车桥车轮束角脚趾测量工装结构

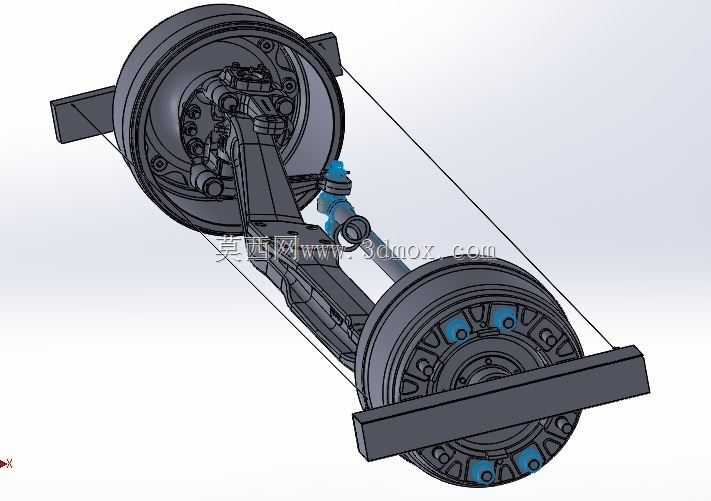

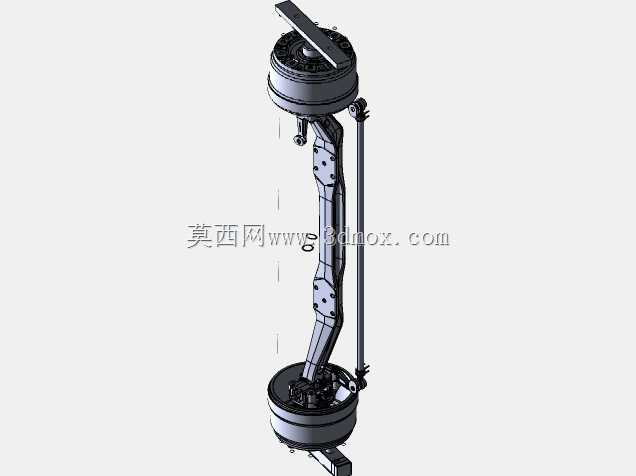

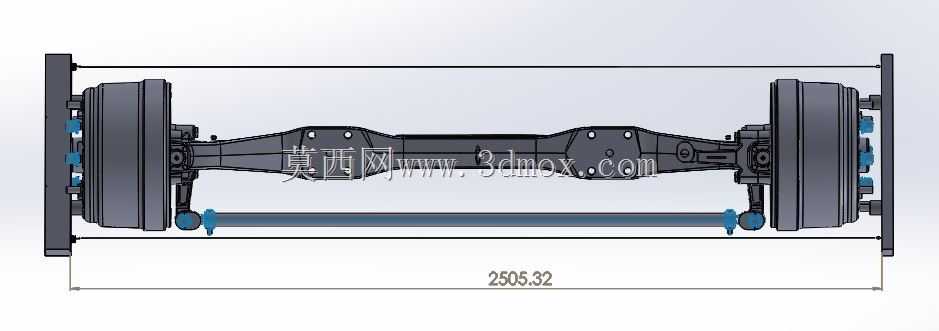

　　在商用车、乘用车底盘总装工序里，车轮前束（即装配场景中俗称的脚趾角度）是直接影响轮胎偏磨、行驶直线稳定性、转向回正力矩的核心参数，这套测量结构正是针对车桥与轮毂合装工位的角度校准需求设计，替代传统拉线、倾角尺的人工测量方式，降低人工读数带来的系统误差。整套结构依托双侧轮毂的定位基准做安装依托，跨接在两侧轮辋安装面之间，不需要额外在地面搭建固定测量台架，适配流水线边的随线检测需求，不管是驱动桥还是转向桥的预装工位，都能快速卡装到轮毂定位止口上完成固定，不会和桥壳上的制动管路、转向拉杆、减震器安装座产生空间干涉。设计时优先考虑了不同轮距车型的适配性，中间的跨接连杆采用可伸缩的滑移结构，锁紧后能保持刚性连接，

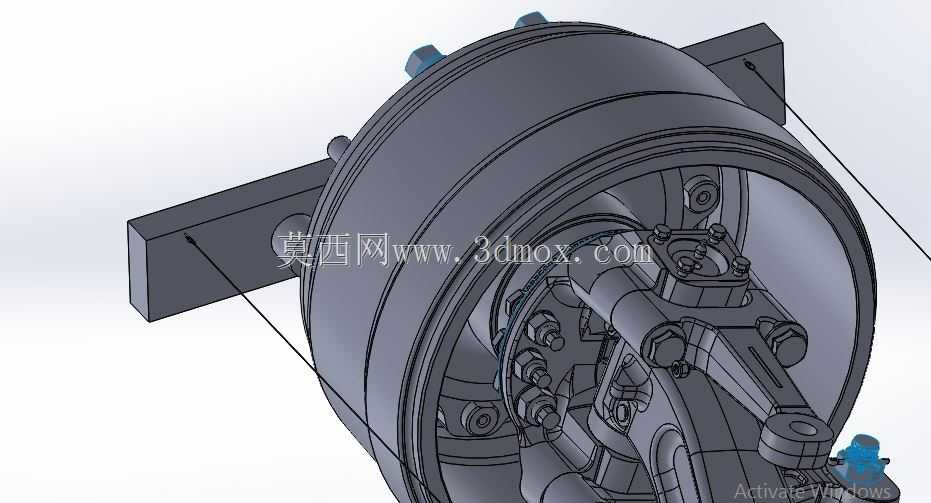

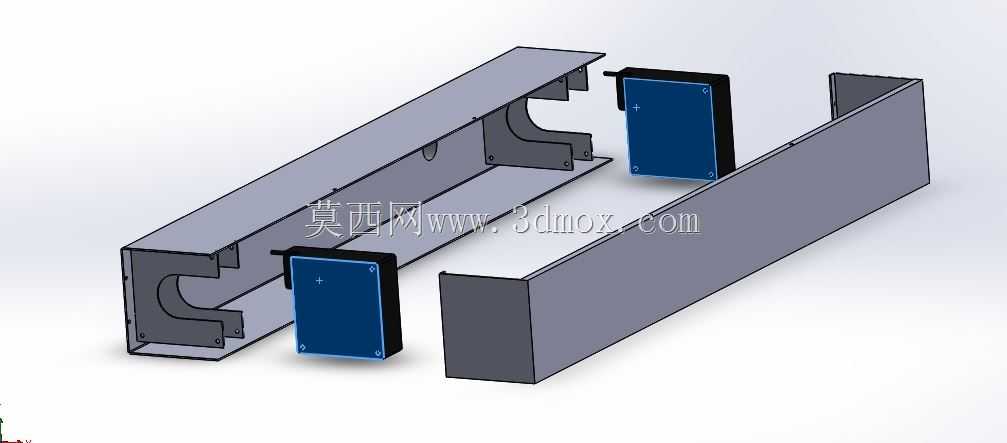

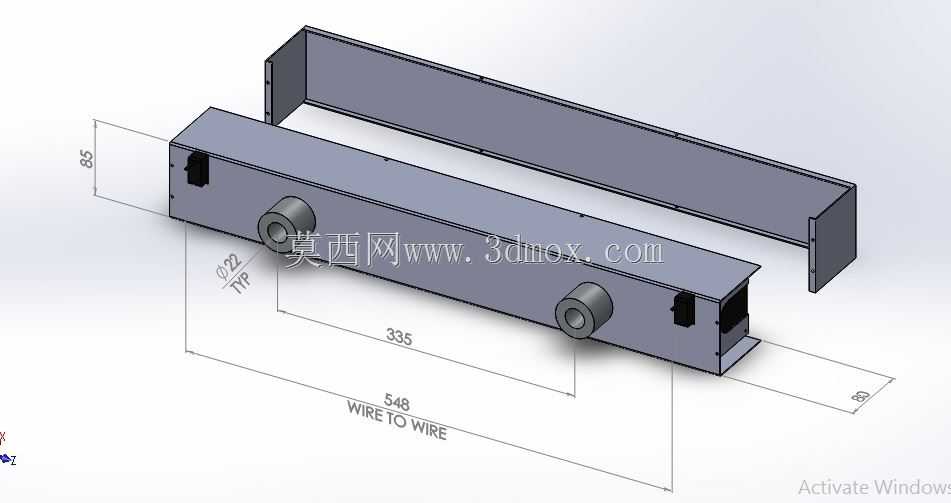

　　不会因为检测过程中的轻微触碰产生角度偏移，角度采集端采用编码器做角位移反馈，直接把轮毂相对桥壳的偏转量转化为电信号输出，不需要人工换算刻度值，检测数值可以直接对接工位的装配质控系统，实时判断束角是否在公差带范围内。从安装边界来看，整套结构的径向轮廓不超出轮辋的最大外圆尺寸，轴向厚度控制在120mm以内，卡装到轮毂上之后不会和周边的装配工装、输送线滚道产生碰撞，两端的定位卡爪采用和车轮螺栓孔匹配的定位销设计，卡装后能自动和车轮回转中心对中，不需要反复调整找正，单工位的装夹检测时间可以控制在2分钟以内，比传统测量方式效率提升60%以上。结构设计上把编码器的安装座做了密封防护处理，避免装配车间的焊渣、灰尘进入传感部件，

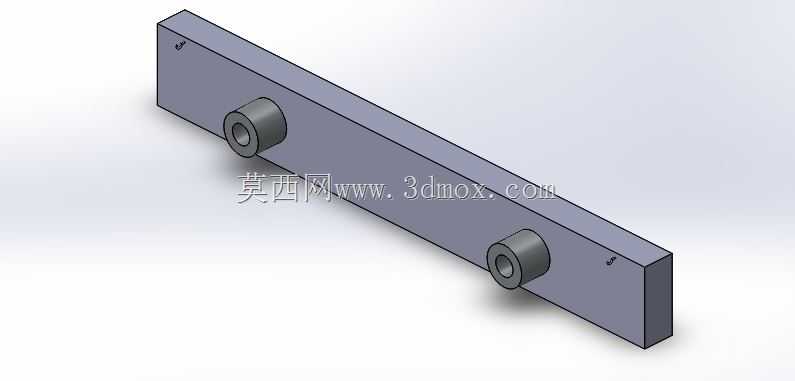

　　延长检测工装的使用寿命，跨接杆的材质选用高强度铝合金，在保证整体刚性的前提下降低整套工装的重量，一线操作人员可以单人完成搬移、装夹、检测的全流程操作，不需要额外配合作业人员。在实际使用场景中，这套结构不仅能用于新车下线前的束角初检，也可以用于售后维修环节的车桥变形检测、四轮定位前的基准校准，检测时不需要拆卸轮毂上的制动盘、制动卡钳部件，直接依托现有车轮螺栓做定位，减少检测前的拆装工作量。
