立式一体化身高体重检测设备结构设计

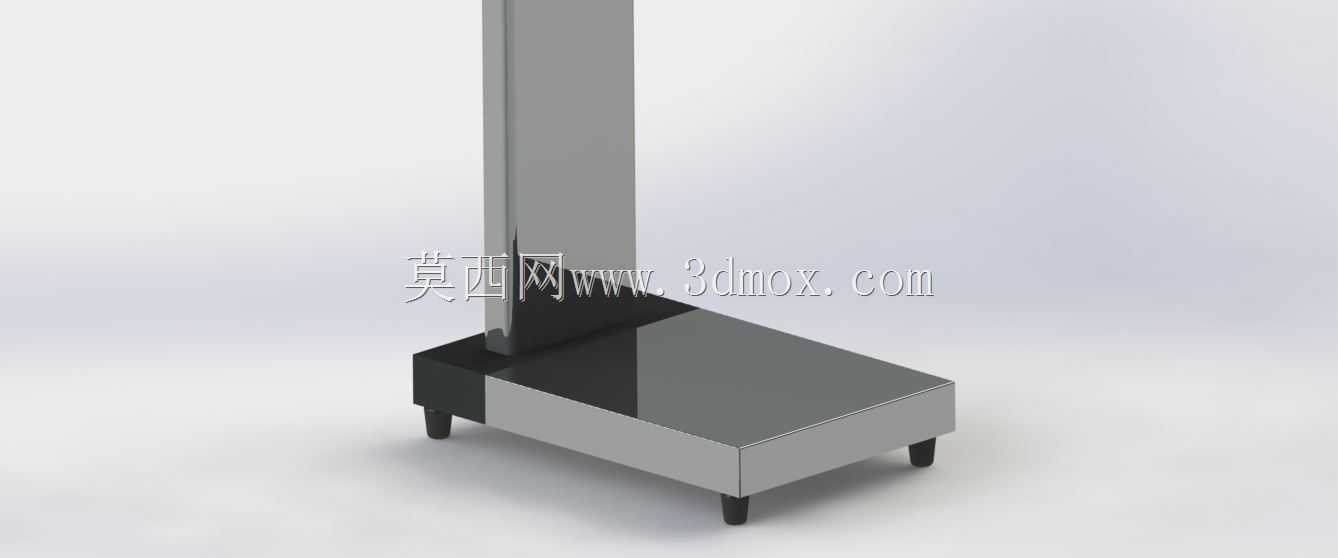

　　这款立式身高体重检测设备的结构设计，首先围绕基层医疗、社区体检、校园健康筛查、商超便民服务点这类高频次、大流量的使用场景展开，在做三维结构排布的时候，最先敲定的是立柱与底座的垂直装配基准，保证测量过程中设备的重心始终落在底座承重范围内，避免受测者上下设备时出现侧倾风险。底座采用大面防滑承重平台设计，平台边缘做了15度的斜角过渡，既可以避免受测者磕碰，也能减少灰尘、水渍在平台边缘的堆积，平台内部预留了压力传感模块的安装腔，腔室做了密封挡边设计，防止日常清洁时液体渗入影响传感精度。立柱部分采用矩形薄壁型材作为主体支撑，内部预留了走线槽位，将超声测高模块的信号线、显示屏供电线、数据传输线全部收纳在槽内，避免线材外露造成的缠绕、

　　老化破损问题，立柱上部的测高探头安装座做了可微调的角度结构，装配时可以根据实际安装地面的水平度微调探头角度，保证测高信号垂直向下投射到受测者头顶，减少测量误差。设备顶部的探头护罩采用弧形导流设计，既可以遮挡上方落尘，也能避免尖锐棱角带来的磕碰风险，护罩与立柱的连接采用卡扣加定位销的组合方式，后期维护时不需要完全拆解立柱就能快速更换探头模块。立柱中部嵌入的显示模块安装位做了下沉式设计，屏幕表面与立柱外表面齐平，减少突出结构造成的勾挂风险，安装位周边预留了密封胶条的卡槽，保证日常擦拭清洁时液体不会渗入屏幕背部的电路区域。从安装边界来看，设备整体占地尺寸控制在0.3平方米以内，对安装场地的地面平整度要求不高，

　　只要是硬化平整的地面都可以直接放置使用，不需要额外打膨胀螺栓固定，设备总重量控制在单人可短距离挪动的范围内，方便根据场地需求调整摆放位置。在功能结构的匹配上，测高模块的有效测量范围覆盖了从学龄前儿童到成年人群的常见身高区间，底座的承重结构预留了足够的安全余量，满足常规人群的体重测量需求，整体结构没有多余的装饰性部件，所有外表面都做了圆弧过渡处理，适配公共场景下的使用安全要求。做结构建模的时候，特意将所有易损件的安装位置都设计成了快拆结构，比如底部的防滑脚垫、顶部的探头护罩、中部的屏幕盖板，都可以在不拆解主体结构的前提下单独更换，降低后期的维护成本，同时立柱与底座的连接采用法兰盘加螺栓的固定方式，运输过程中可以拆分包装，减少运输体积，到达现场后只需要对齐定位孔拧紧固定螺栓就能完成组装，不需要复杂的调试步骤。
