高精度法兰联轴器传动连接结构

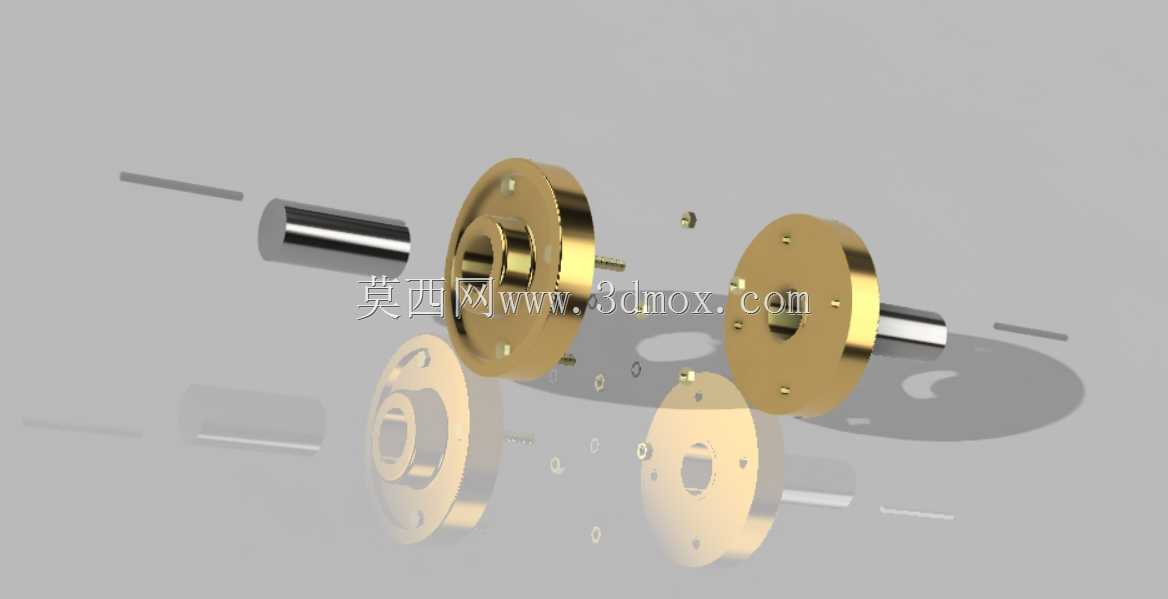

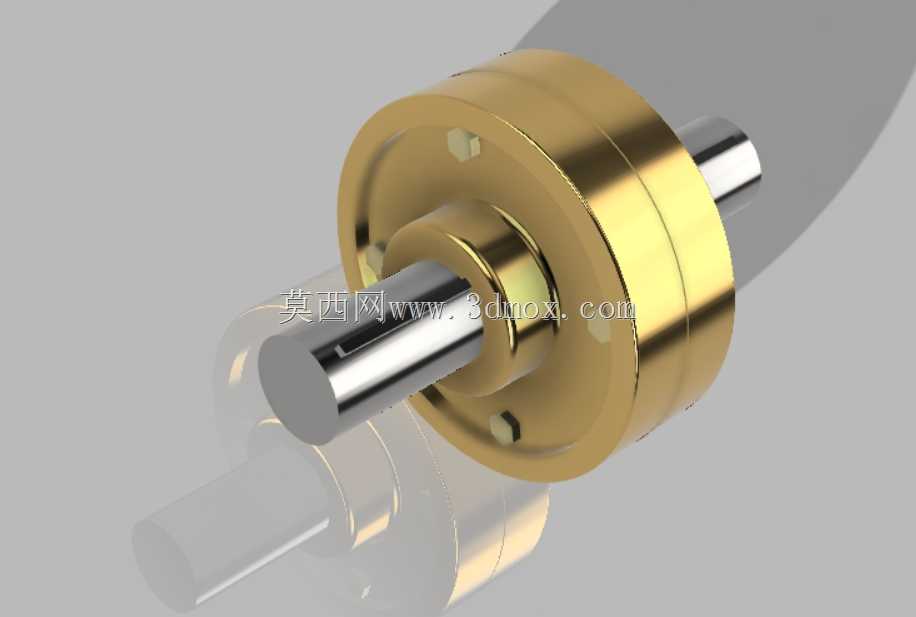

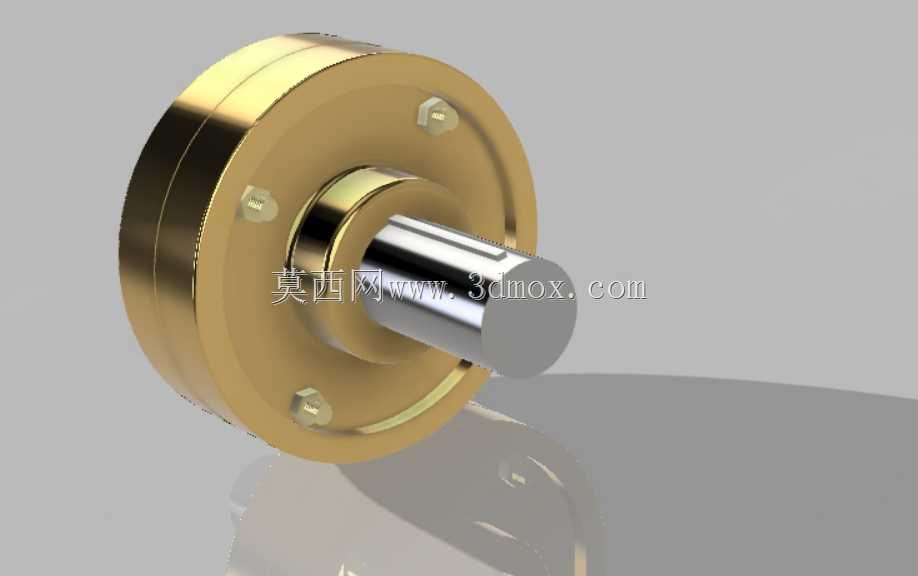

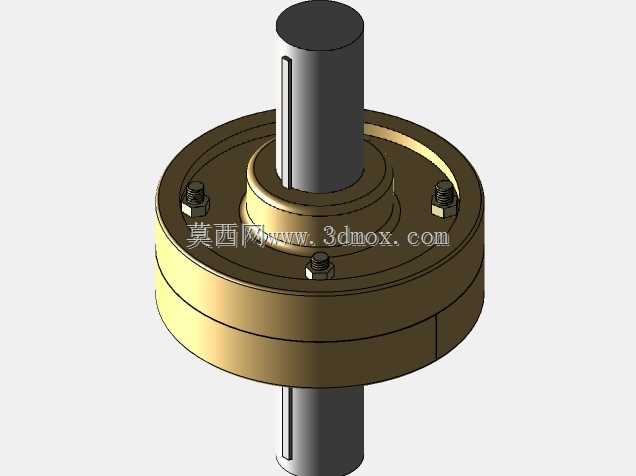

　　法兰联轴器是机械传动系统中应用极为广泛的刚性轴连接部件，常见于各类需要严格保证两轴同轴度的传动场景，比如工业泵组的电机与泵体轴对接、输送线驱动单元的动力输出衔接、精密机床主轴传动链的轴段连接，还有中小型发电机组的动力传输环节，这类场景对传动的同步性要求较高，不允许两轴出现相对偏移或转角差，法兰联轴器的结构特性刚好匹配这类需求。从结构设计来看，这类联轴器采用两个带凸缘的半联轴器分别与主动轴、从动轴通过键连接实现周向固定，两个半联轴器的对接端面加工有定位止口，装配时止口嵌合即可保证两轴的同轴度，再沿法兰圆周均布的螺栓孔穿入高强度螺栓锁紧，就能将两个半联轴器刚性连接为整体，实现扭矩的无间隙传递。

　　设计过程中需要重点关注法兰盘的厚度与螺栓分布圆直径的匹配关系，螺栓数量根据额定传递扭矩计算确定，通常小扭矩工况采用4-6颗螺栓，大扭矩场景会增加到8-12颗，螺栓孔的位置度公差需要严格控制，避免装配时出现螺栓无法穿入或者对接后轴系憋劲的问题。安装边界方面，半联轴器的轴孔直径需要根据对接轴的直径做适配设计，轴孔长度一般取轴径的1.2-1.5倍，保证足够的配合接触面积，避免传动过程中出现轴与联轴器的相对滑动；法兰盘的外圆尺寸需要预留足够的安装操作空间，周边至少留出螺栓拆装所需的扳手活动空间，避免与周边设备构件发生干涉。这类刚性联轴器不具备补偿两轴相对偏移的能力，因此装配时对轴系的对中精度要求较高，

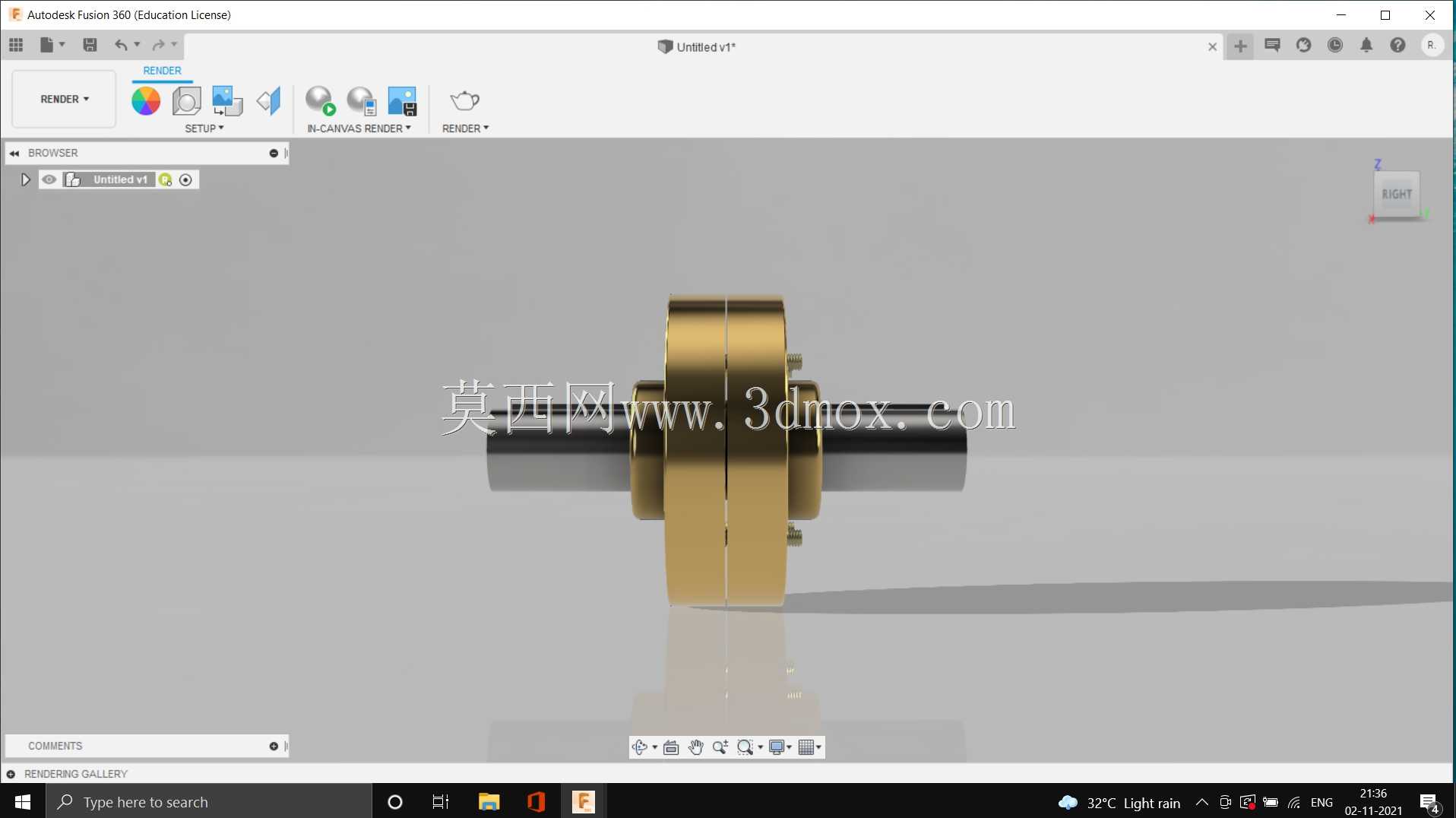

　　安装时需要通过百分表打表调整两轴的径向偏移与角向偏移，将偏差控制在允许范围内，否则运行过程中会产生额外的附加载荷，加剧轴承、轴封等部件的磨损，严重时甚至会造成轴的疲劳断裂。日常运维中，法兰联轴器的故障点多集中在连接螺栓的松动与疲劳断裂，因此定期检查螺栓预紧力是运维的核心环节，尤其是在重载启动、正反转频繁的工况下，螺栓受交变载荷作用更容易出现疲劳损伤，需要按照运维周期逐一检查螺栓的预紧扭矩，发现松动及时按对角顺序分次锁紧，避免单颗螺栓受力过大出现断裂。从建模角度来看，这类零件的建模需要重点还原止口的配合尺寸、螺栓孔的位置度、轴孔的键槽尺寸，这些都是实际加工与装配过程中的关键尺寸，建模时需要保证各特征的尺寸公差与形位公差符合设计要求，方便后续生成工程图直接用于加工生产。
