标准尺寸万向转向节接头结构设计

　　在多轴联动传动、角度可调工装夹具、小型执行机构的铰接点位设计中，转向节接头是实现变角度动力传递、多自由度姿态调整的核心基础零件，这类零件的尺寸精度与配合间隙直接决定了整套机构的传动平顺性与铰接可靠性，一旦配合公差选取不当，很容易出现传动卡滞、铰接松旷、负载下偏摆量超差等实际工程问题。

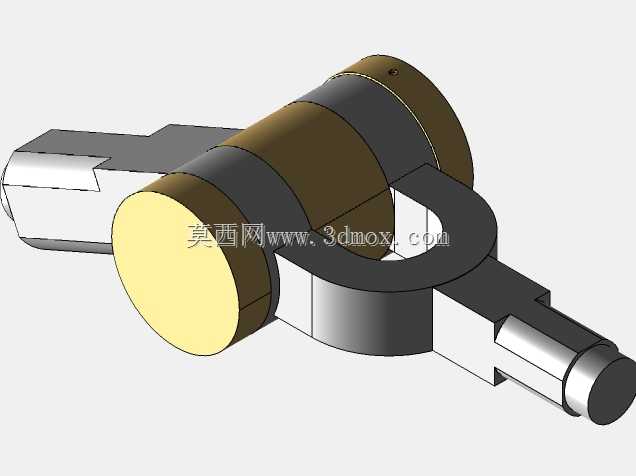

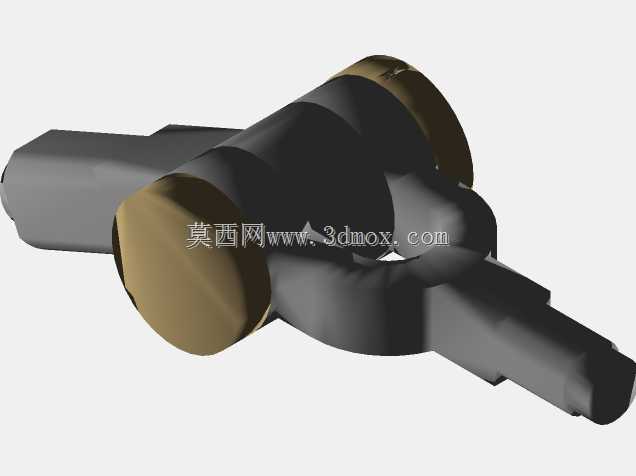

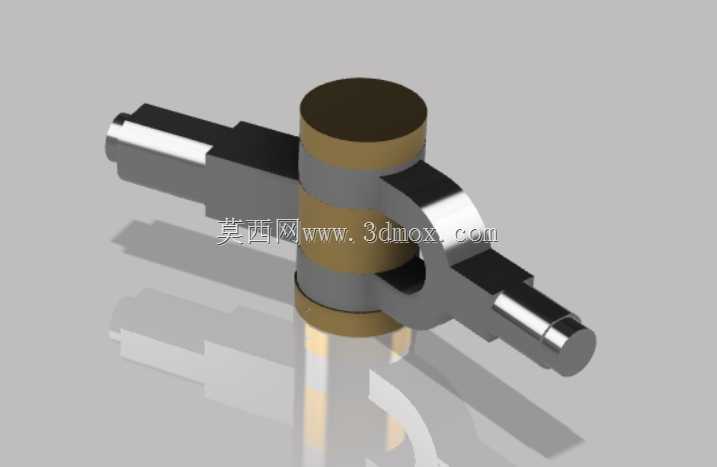

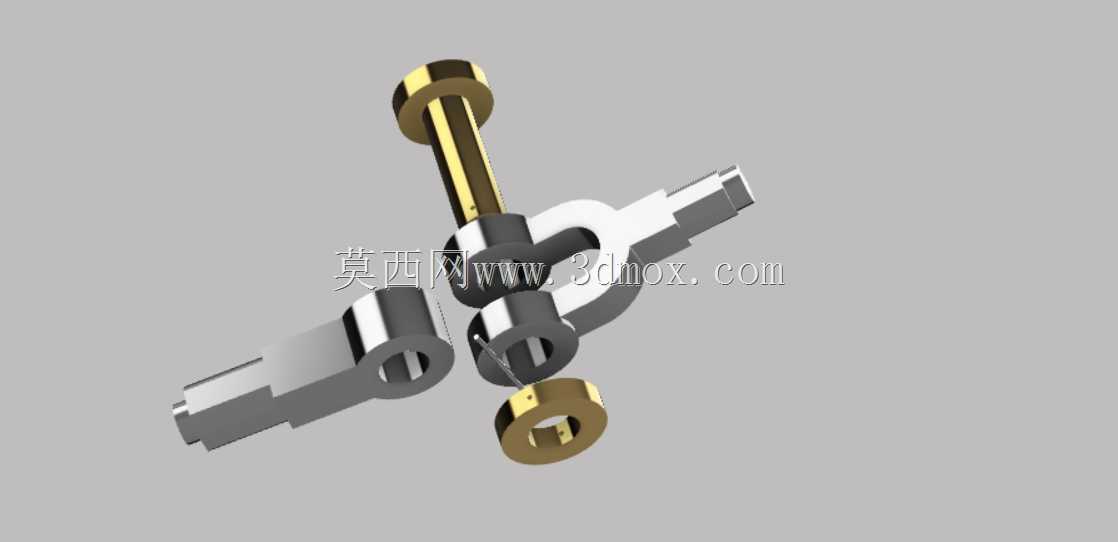

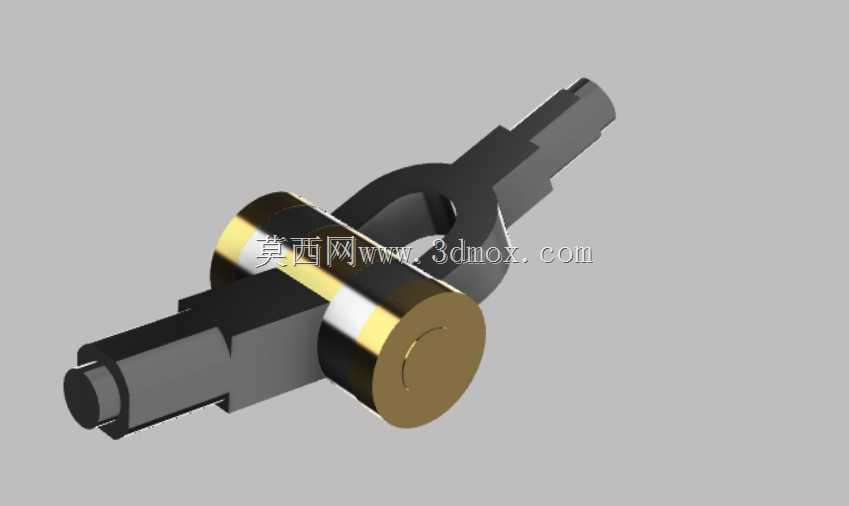

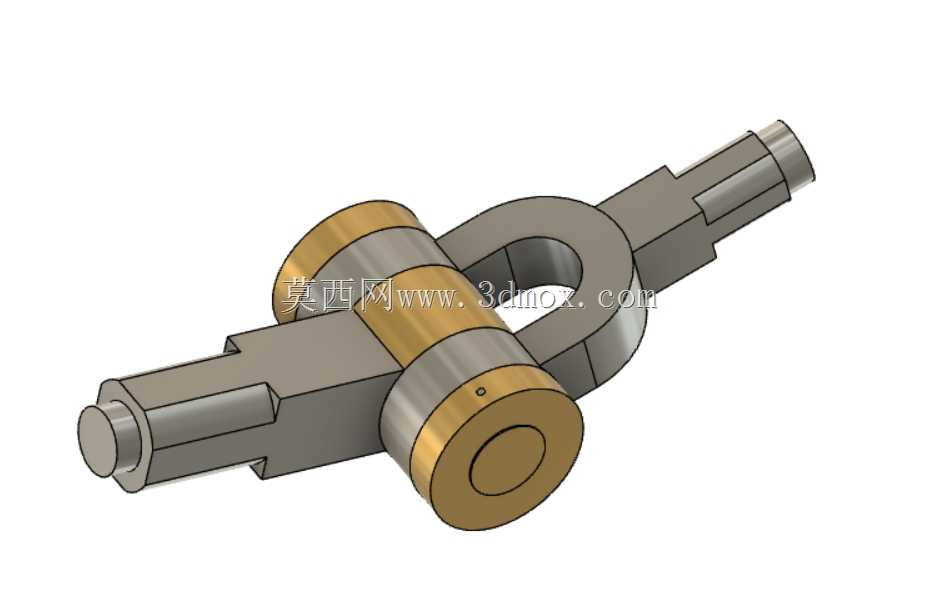

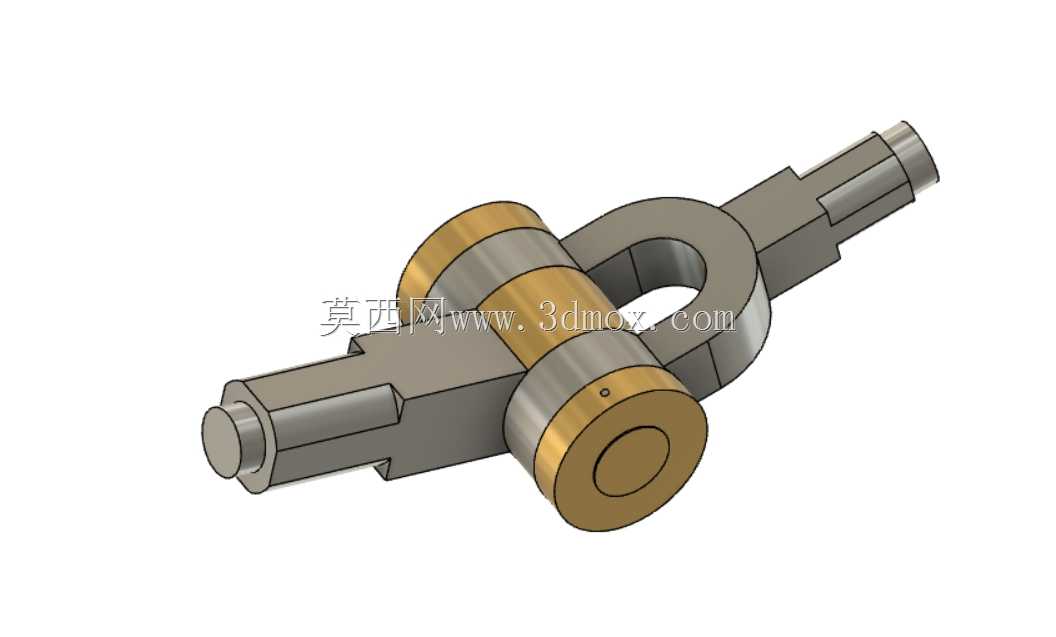

　　这款转向节接头采用十字轴式铰接核心结构，主体包含两个对称布置的叉形耳座、十字传动销轴、轴向限位衬套与锁紧挡圈几个核心组成部分，叉形耳座的铰接孔采用同轴度严格管控的通孔设计，孔壁预留了衬套安装的配合余量，可根据实际使用场景选配铜基自润滑衬套或者滚针轴承，满足不同转速、不同负载工况下的铰接转动需求。十字销轴的四个轴颈采用等直径设计，轴颈端面做了倒角处理，方便装配时快速对准耳座孔位，同时避免装配过程中刮伤孔壁影响配合精度。

　　从安装边界来看，两个外接连接端采用外螺纹加光轴定位段的结构形式，光轴段的直径与外接构件的安装孔采用基孔制间隙配合，螺纹段可通过配套的锁紧螺母实现轴向位置的固定，安装时不需要额外加工复杂的定位结构，仅需在对应构件上加工匹配直径的通孔即可完成装配，能大幅降低配套构件的加工难度。整体结构的最大摆角可达35度，可满足大部分需要小范围角度调整的传动场景需求，十字销轴的轴向间隙通过端部的环形挡圈进行限位，挡圈采用开口式弹性结构，卡入销轴端部的环槽后即可实现可靠限位，同时预留了0.02到0.05毫米的轴向活动间隙，避免温度变化导致零件热胀冷缩出现转动卡滞的问题。

　　在实际选型应用中，这类转向节接头可用于小型自动化设备的连杆传动机构、检测仪器的角度调整支架、轻型移动设备的转向连接点位，设计时严格遵循通用机械零部件的尺寸公差规范，所有配合面的尺寸均按标准公差等级选取，不需要额外做定制化尺寸修改即可直接适配多数常规传动场景。零件的受力结构经过优化，叉形耳座的根部做了圆弧过渡处理，避免应力集中导致的负载下断裂问题，十字销轴的芯部采用调质处理的材质设计思路，可承受一定的径向冲击载荷，适配频繁往复摆动的工作工况。日常维护时仅需定期在铰接位置补充润滑脂，即可保证长期转动的平顺性，不需要频繁拆解更换内部零件，能有效降低设备的后期维护成本。
