台式努氏硬度检测设备结构设计

　　这款努氏硬度检测设备的三维结构，核心围绕微区硬度测试场景搭建，常见于金属材料热处理车间质检工位、高校材料实验室试样检测区、精密零部件来料检验环节，针对薄镀层、硬质合金、脆性陶瓷这类常规洛氏/布氏硬度计无法精准施测的试样，通过菱形压头施加可控试验力，压痕对角线长度换算得到材料努氏硬度值，避免常规硬度检测压痕过大破坏试样表面、薄件穿透失效的问题。

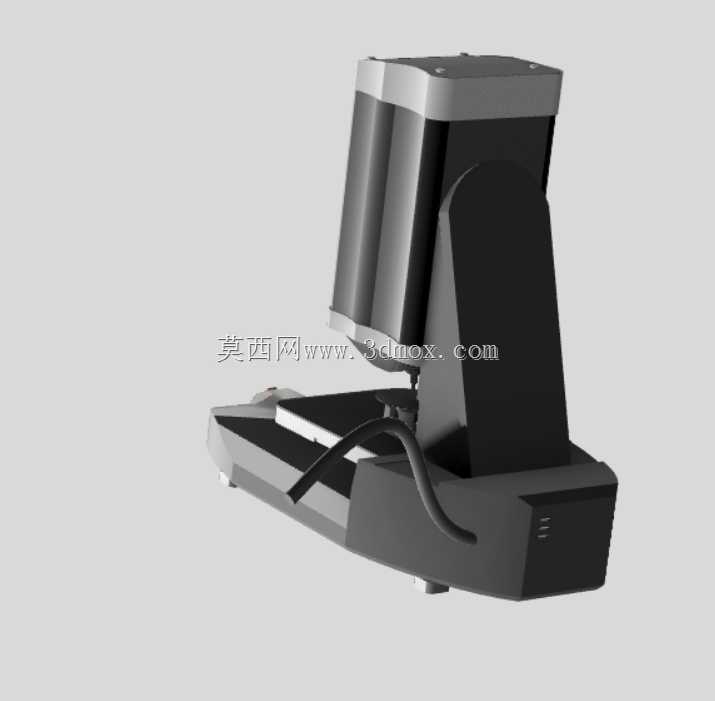

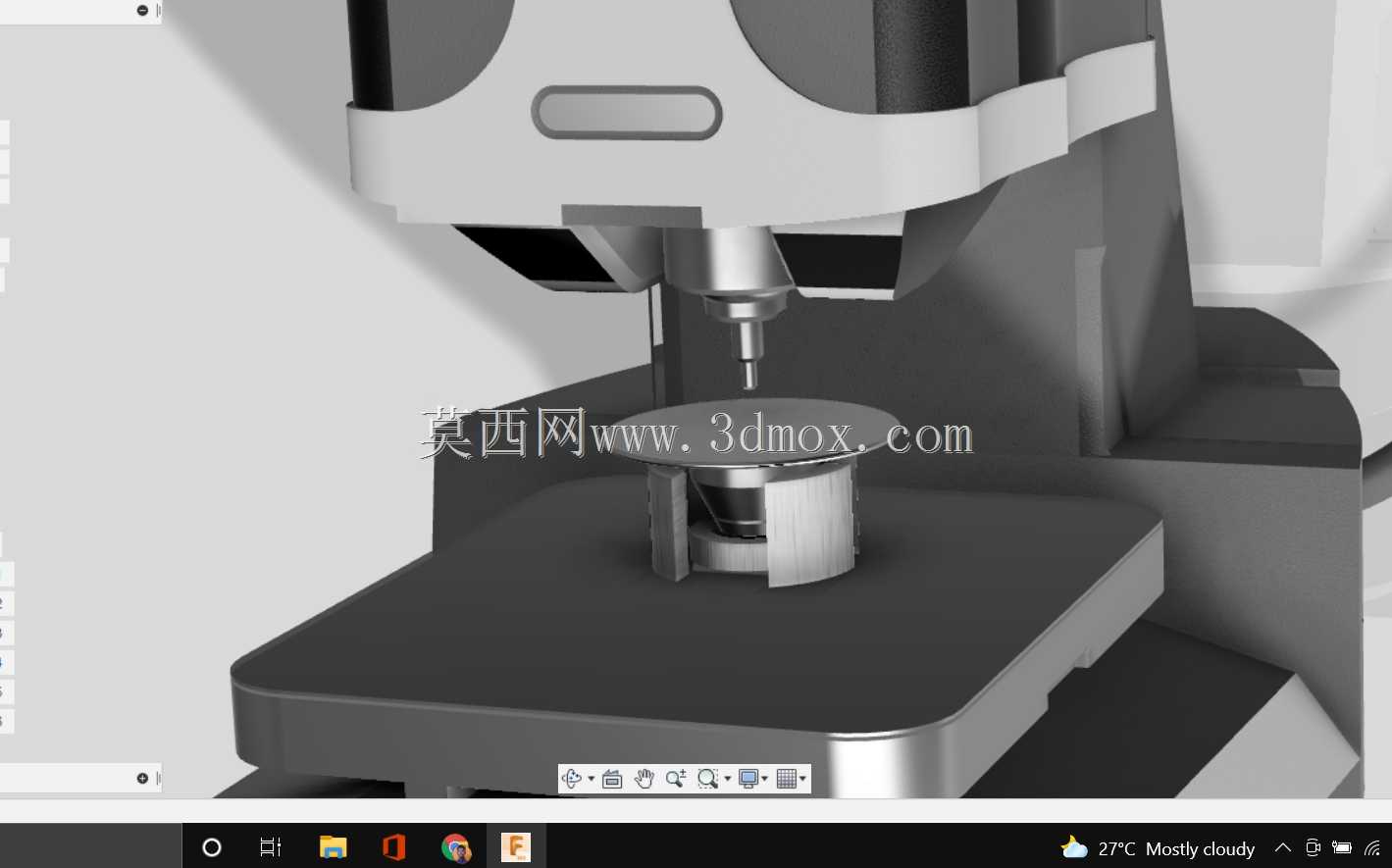

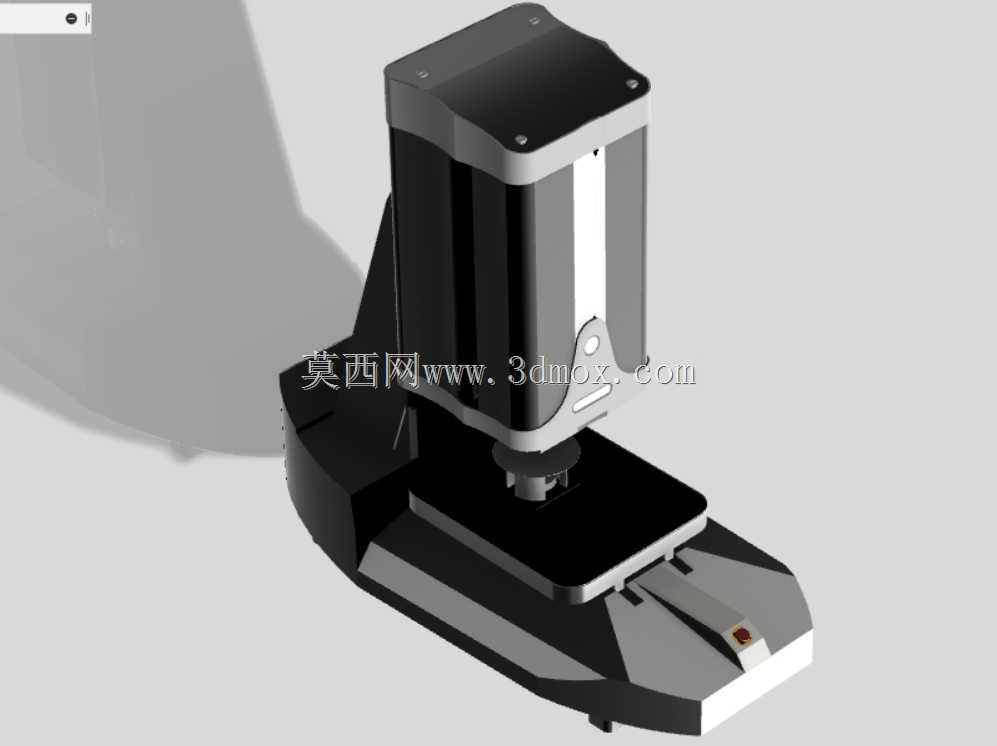

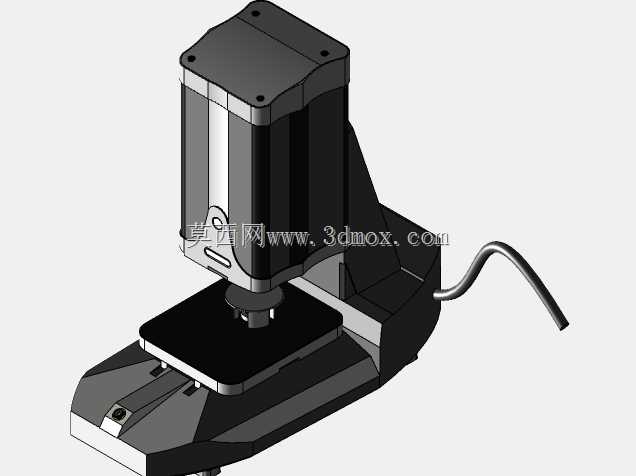

　　从结构设计逻辑来看，整体采用立式同轴布局，上部为封闭式加载仓，内部集成砝码加载或力传感器闭环加载组件，保证试验力施加过程无侧向分力，避免压痕偏移导致测量误差；压头组件安装在加载轴末端，采用快换式接口设计，可根据测试需求更换不同规格的努氏压头，压头伸出端设置同轴防护套，防止试样放置过程中磕碰损坏金刚石压尖。下部为试样承载平台，采用XY轴可微调结构，平台表面设置T型槽用于装夹异形试样夹具，平台升降采用粗微动同轴调节结构，粗调行程覆盖0-150mm的试样高度适配范围，微调精度达到0.01mm，保证压头与试样表面精准接触，不会因进给过量损坏压头或压入深度超差。

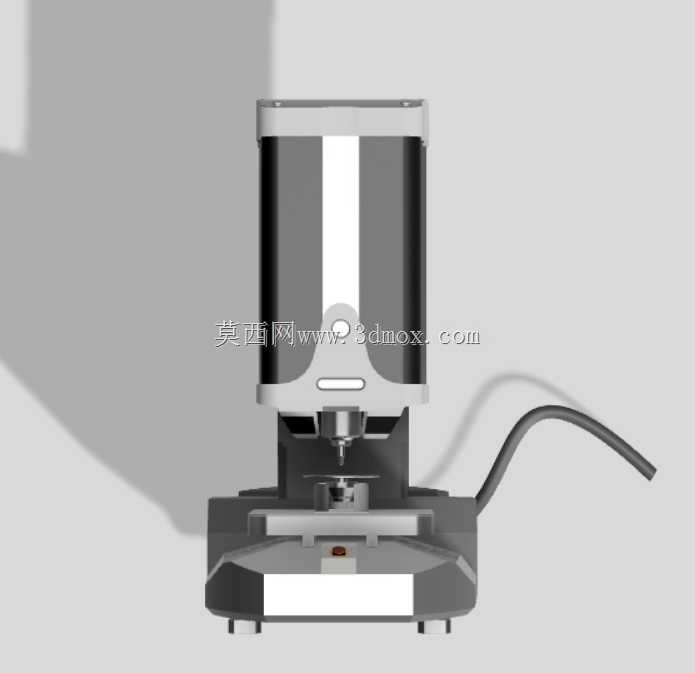

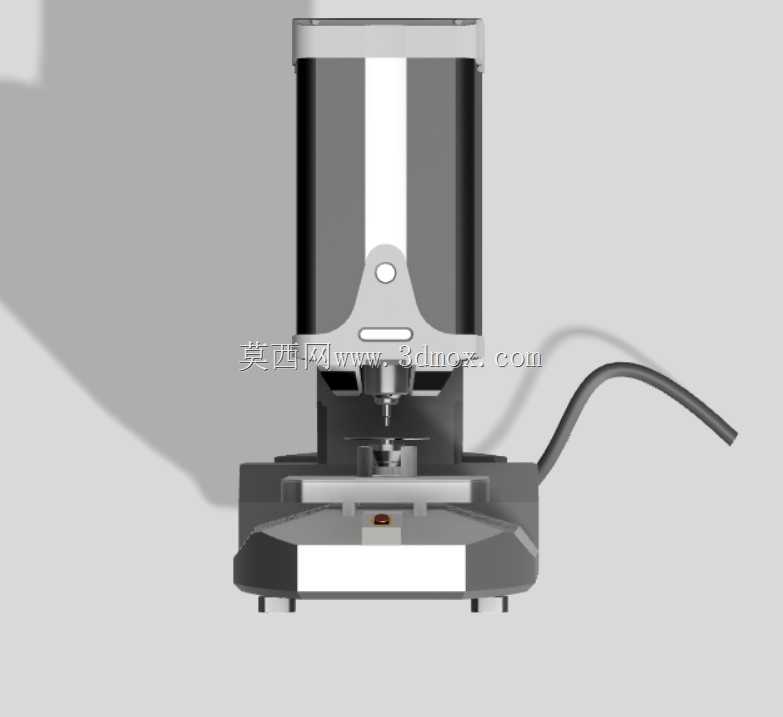

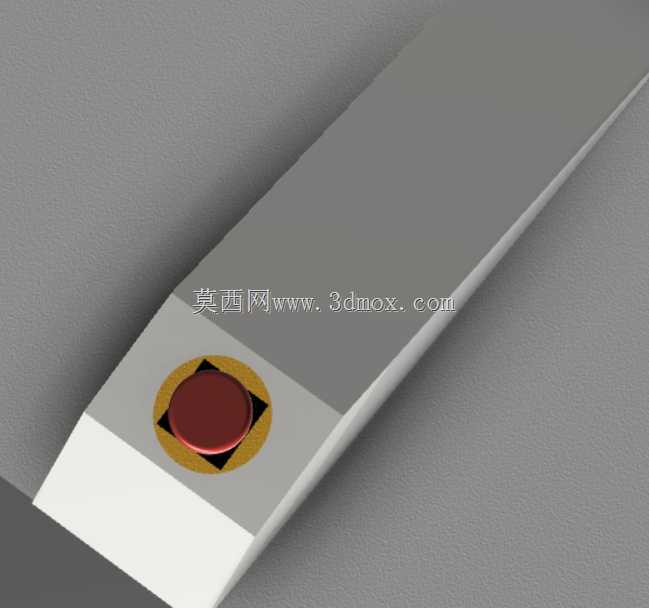

　　设备后侧引出的线缆为加载控制与数据传输线路，可对接外置硬度读数显微镜或自动图像采集系统，实现压痕尺寸的自动识别与硬度值计算。外形边界上，设备整体占地尺寸控制在300mm*250mm范围内，总高度约420mm，安装时仅需预留水平放置的工作台面，无需额外地脚固定，后侧预留100mm的线缆弯折空间即可满足使用需求。结构设计上充分考虑日常操作的人机工程，加载操作按键设置在设备前部正对操作人员的位置，试样放置区域无多余结构遮挡，方便操作人员快速取放试样、调整测试点位；底座采用配重式铸铁结构，降低整体重心，避免加载过程中设备晃动影响测试精度，底座底部设置可调式减震脚杯，可适应不平整的工作台面，保证设备水平度满足检测标准要求。

　　在功能实现上，该结构预留了试验力档位切换的安装空间，可覆盖10gf-1kgf的常用努氏硬度试验力范围，适配不同厚度、不同硬度材料的测试需求，压头与载物台的同轴度公差控制在0.02mm以内，保证每次压痕位置的重复性符合计量校准规范，设备外壳采用拼接式钣金结构，方便后期维护时拆卸检修内部加载组件，同时隔绝外部粉尘进入加载机构，延长设备使用寿命。
