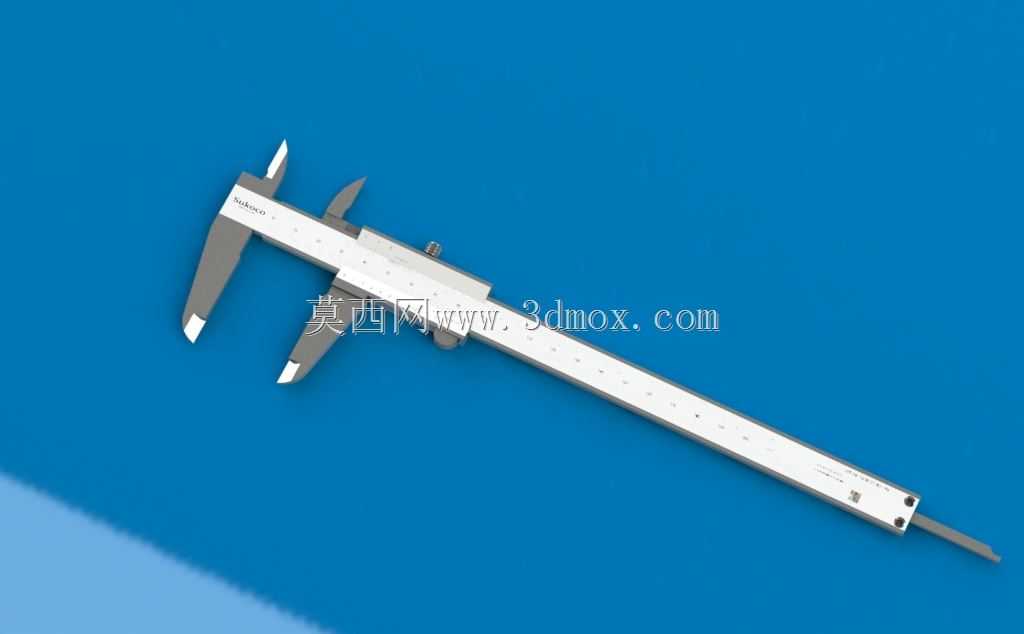

200毫米量程机械式游标卡尺结构模型

　　在机械加工现场、五金装配工位、教学实训车间以及日常维修作业场景中，游标卡尺是出现频率极高的接触式尺寸测量器具，本次呈现的200毫米量程机械式游标卡尺，完全复刻了工业级常用款的结构细节，可用于结构演示、装配模拟以及测量原理教学场景。从实际使用逻辑出发，这款卡尺覆盖了日常加工中绝大多数中小型零件的尺寸检测需求，可完成工件外径、内径、深度以及台阶差四类核心尺寸的测量，量程上限200毫米的设定，刚好适配普通机加工车间80%以上的常规零件检测需求，不会因量程过大导致尺身笨重操作不便，也不会因量程过小无法覆盖常见工件尺寸。设计层面完全遵循传统机械式游标卡尺的成熟结构逻辑，尺身主尺采用长条形平直结构，刻度面做了平整化处理保证读数基准面无变形，

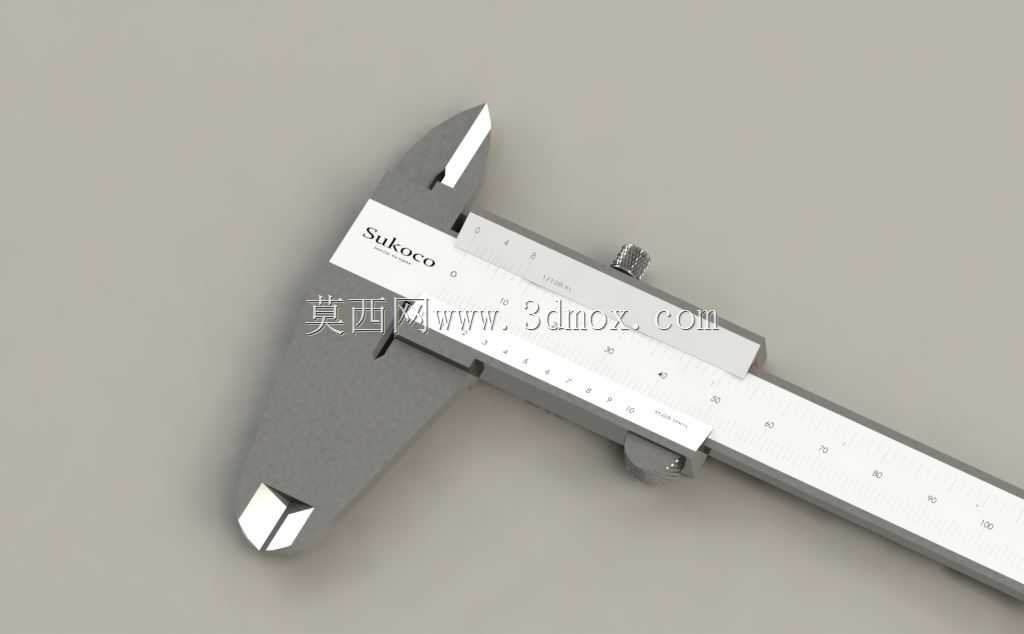

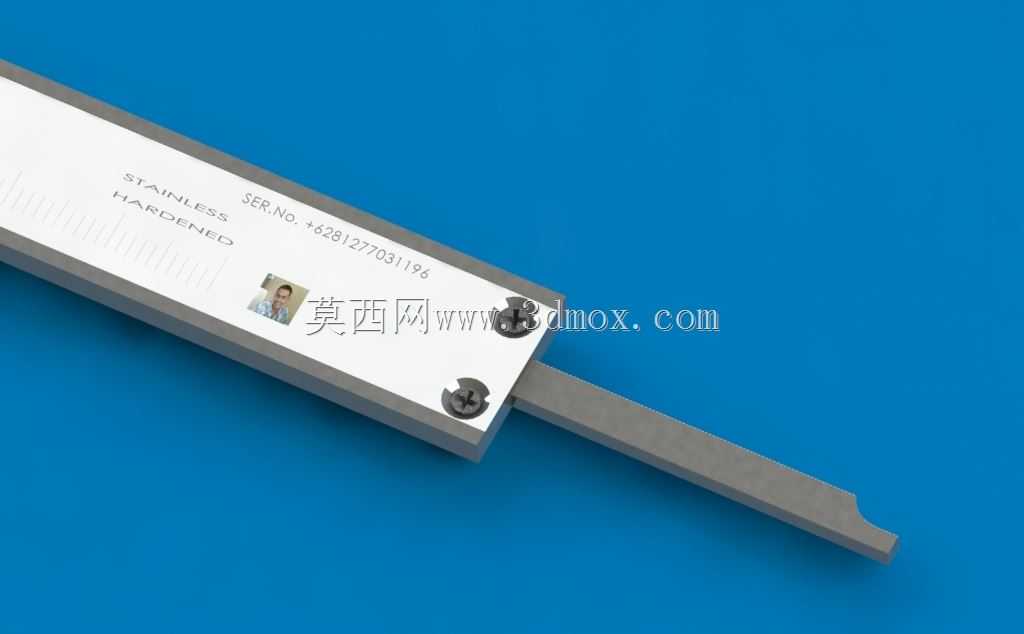

　　固定量爪与尺身一体加工保证测量基准的刚性，活动量爪通过滑动组件与尺身配合，滑动阻尼经过合理设定，既可以沿尺身顺畅滑动实现快速卡位，也能在锁紧螺钉固定后保持位置不偏移，保证测量数值稳定不漂移。尺身尾部的深度测量杆与活动尺身联动，在测量盲孔深度、台阶高度时，可直接抵靠在基准面完成读数，无需额外辅具。外形尺寸上，闭合状态下整体长度略大于200毫米量程，尺身宽度控制在单手握持舒适的范围内，量爪的测量面做了平行度与平面度的细节还原，保证测量时两个接触面可以完全贴合工件被测表面，避免因接触面倾斜导致的测量误差。从安装与适配边界来看，这款卡尺无需额外安装固定，属于手持便携类测量器具，滑动副的配合间隙按照工业级产品的公差要求做了结构还原，

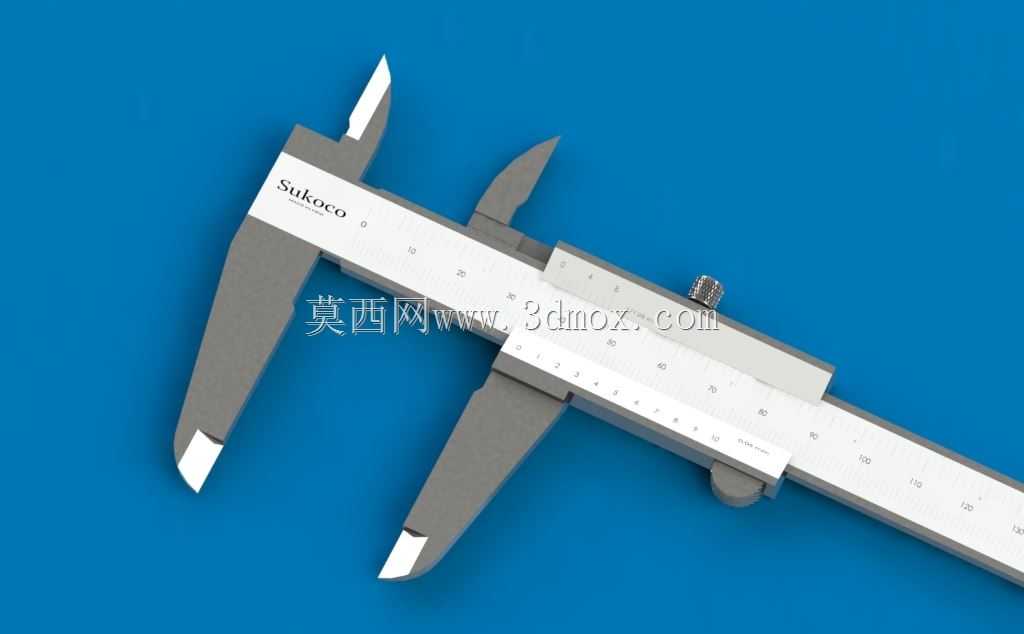

　　活动尺身上的游标刻度与主尺刻度的对应关系完全符合机械式游标卡尺的读数逻辑，锁紧装置位于活动尺身上方，操作时拇指可直接推动滑动滚轮实现量爪的微调靠近，待量爪贴合工件后旋紧锁紧装置即可读取数值，完全还原了实际操作的动作逻辑。在建模过程中，对量爪的尖端结构、尺身的倒角过渡、滑动组件的限位结构都做了细节还原，没有做过度简化，既可以用于机械测量课程的原理演示，也能作为工装工位器具布局的参考模型，帮助设计人员在做工位布局时合理规划测量工具的放置空间，同时也能为量具类产品的结构优化提供基础参考。
