高精度光学自准直检测仪器结构设计

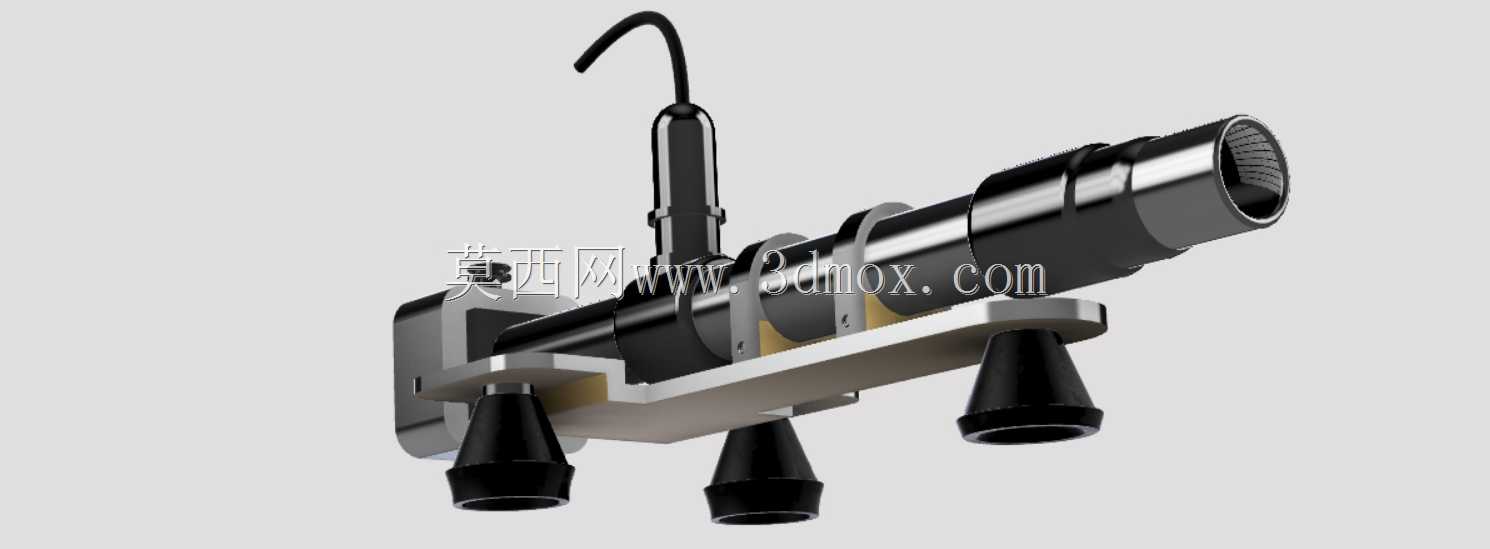

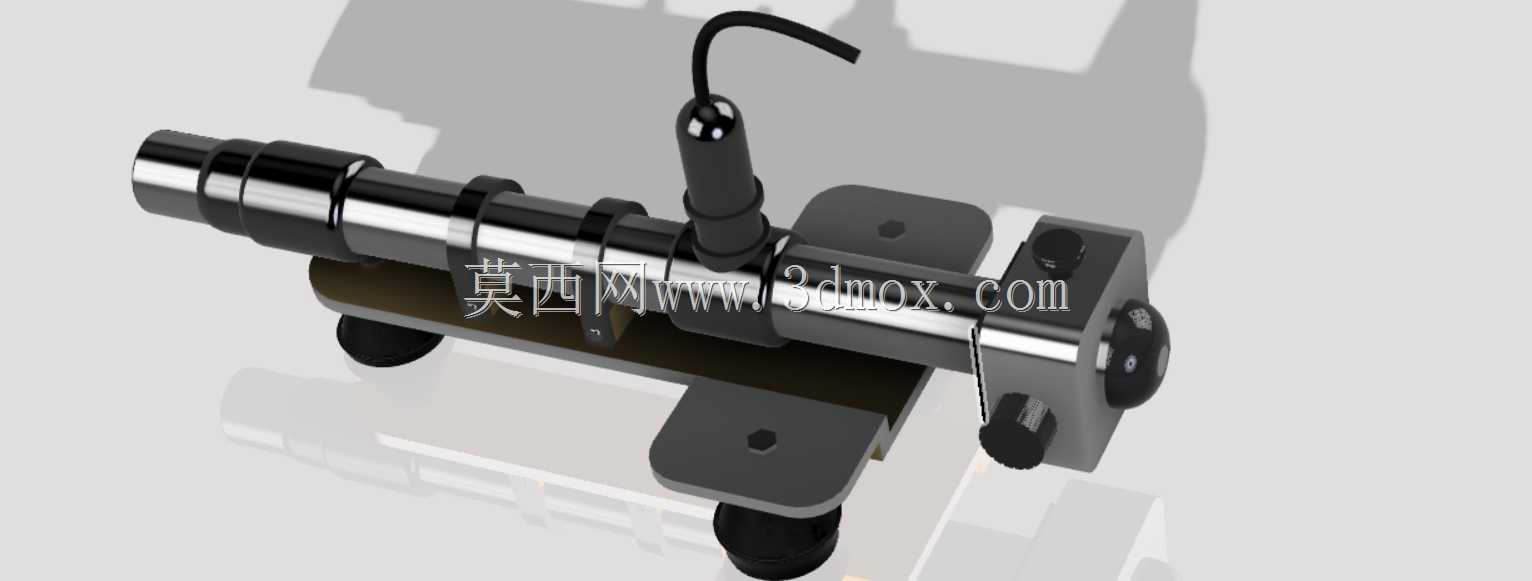

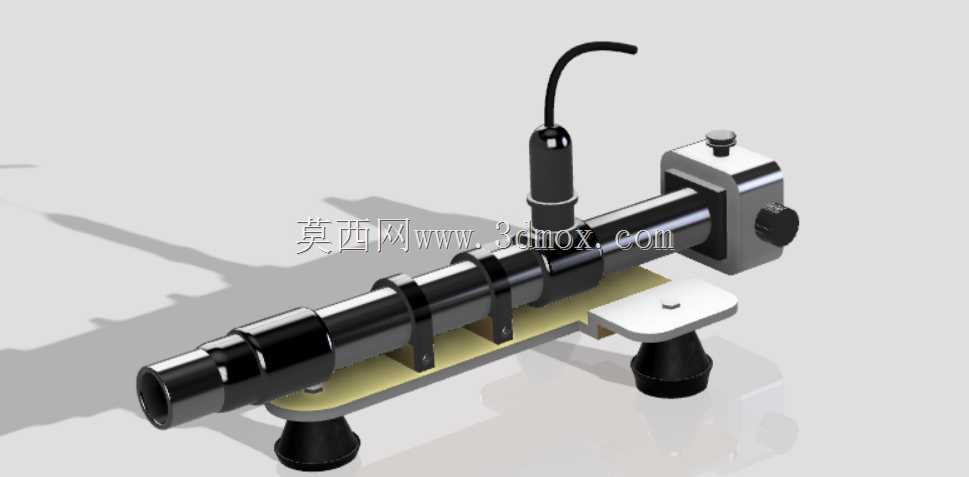

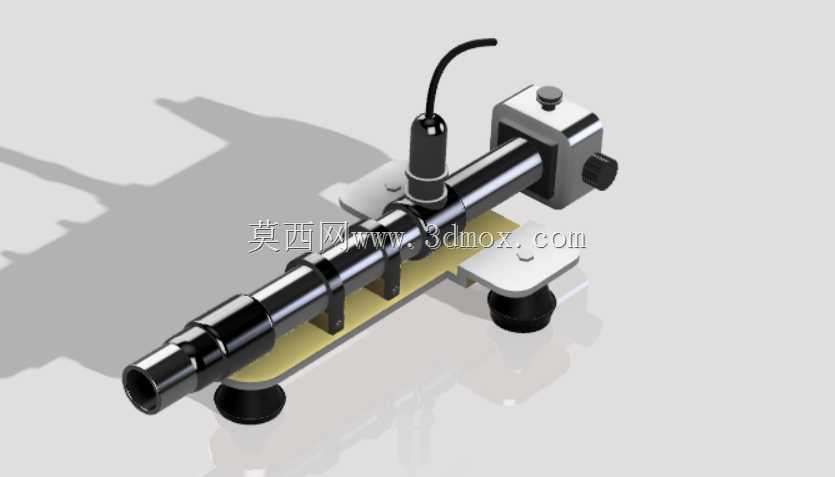

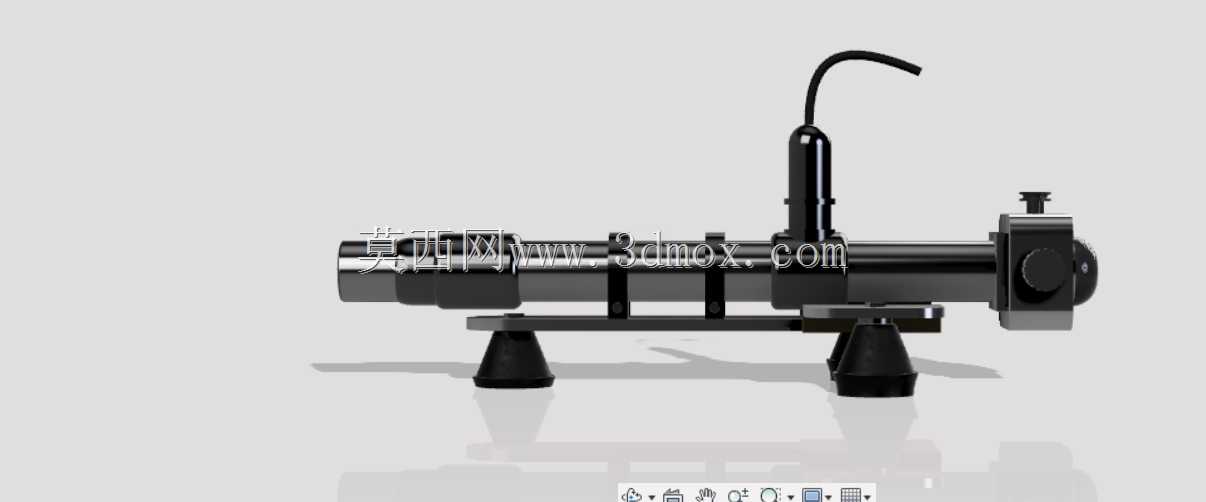

　　在精密机械装调、光学元件检测、导轨直线度校准这类对角度偏差控制要求达到角秒级的作业场景里，自准直仪是无法被替代的核心检测器具，这款结构设计完全围绕现场实际使用的痛点做了针对性优化。从安装适配性来看，整机采用卧式镜筒搭配三点式可调支撑脚的结构布局，支撑脚采用硬质耐磨橡胶端面，既可以在大理石检测平台、金属工装台面上稳定放置不打滑，也可以通过支撑脚的微调螺纹结构快速完成镜筒水平度初调，不需要额外搭配复杂的调整台架就能快速架设，镜筒主体外径控制在60mm区间，整体长度不超过320mm，加上支撑结构后的总高度为110mm，在狭窄的设备装配腔体内也能顺利架设，不会和周边工装、待检测部件产生空间干涉。

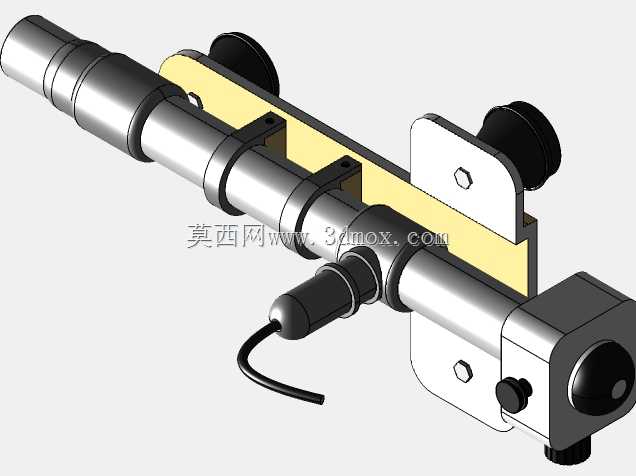

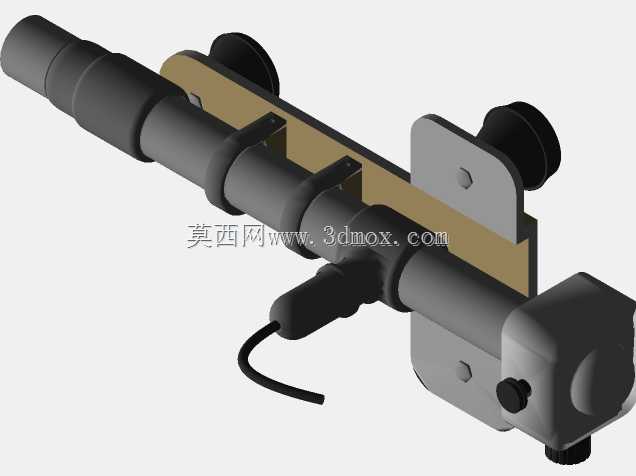

　　镜筒尾部引出的信号线缆采用耐弯折的柔性护套结构，走线方向垂直向上，不会因为现场拖拽、长期弯折出现线芯断裂的问题，适配车间现场频繁移动检测的使用需求。光学通路部分采用分段式镜筒设计，每段镜筒之间通过定位止口配合锁紧，既保证了光学元件的同轴度公差控制在0.02mm以内，也方便后续对内部的分光棱镜、反射镜组、光电接收模块做单独维护更换，不需要整体拆解镜筒破坏光路校准状态。镜筒侧面的固定卡箍采用快拆式结构，松开锁紧螺钉就能快速调整镜筒的俯仰角度，配合支撑脚的微调可以快速对准待检测的反射靶标，大幅缩短现场检测前的准备时间。和传统的纯光学目视自准直仪不同，这款结构预留了光电探测模块的安装位置，可以直接将角度偏差信号转化为电信号输出，

　　对接自动化检测线的数据采集系统，不需要人工目视读数，避免了人为读数误差，在批量零件的形位公差检测场景里，检测效率能提升60%以上。支撑底座采用一体化铣削成型的铝合金结构，在保证整体结构刚性、避免检测过程中出现微形变影响测量精度的前提下，整体重量控制在2.8kg，单人单手就能完成转移架设，适合多工位巡回检测的使用需求。镜筒前端的物镜保护罩采用旋拧式结构，闲置状态下可以完全盖住物镜镜片，避免车间现场的切削液飞溅、粉尘附着划伤镜片，不需要额外配置镜头保护盖，也不会出现保护盖遗失的问题。在实际的直线度检测作业中，只需要将反射靶标固定在待检测的移动部件上，仪器架设完成后，随着部件沿导轨移动，仪器就能实时采集角度偏差数据，通过算法拟合就能得到导轨全程的直线度误差，全程不需要反复调整仪器位置，单次长行程检测的架设时间不超过五分钟。
