手摇式螺旋进给坑钻结构设计

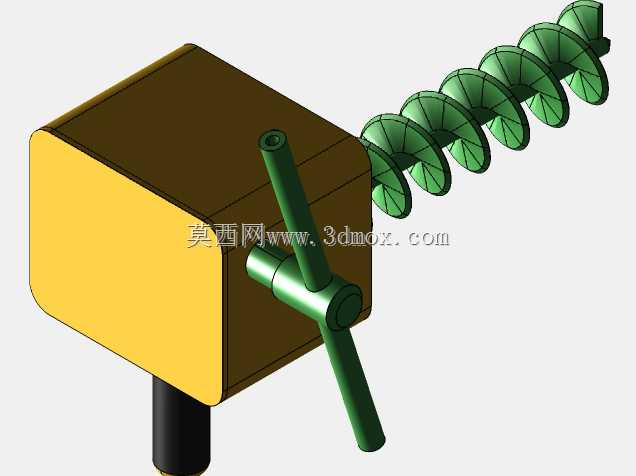

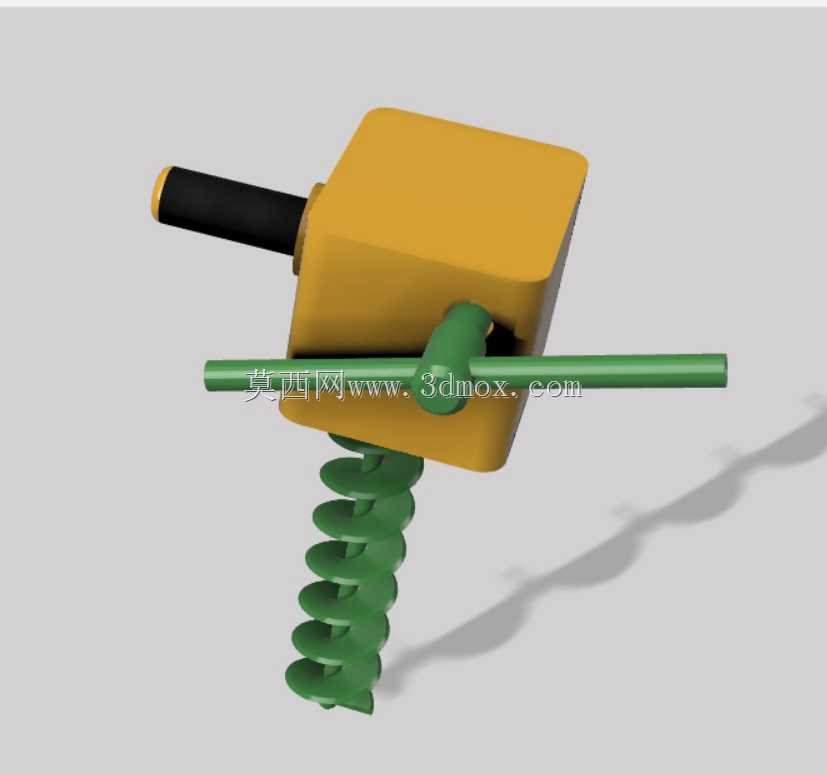

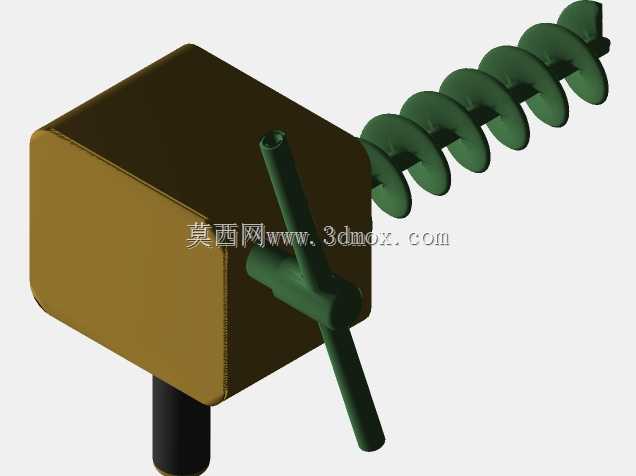

　　这款手动钻孔工具的设计核心围绕无动力场景下的轻量钻孔作业需求展开，整体采用齿轮-螺旋复合传动结构，无需外接电源或气源即可完成进给与旋转动作，适配野外作业、狭小空间维修、家用DIY等缺乏动力供给的使用场景，可针对木材、薄塑料、软金属等低硬度工件完成小直径孔位加工。从结构布局来看，主体采用盒式承托壳体作为安装基准，内部集成齿轮传动副与螺旋进给组件，摇柄输入轴横向贯穿壳体侧壁，轴端设置防滑握持套，操作时通过摇柄转动输入扭矩，经内部直齿轮副换向增扭后，将旋转动力传递至下部的螺旋钻杆，同时钻杆与壳体之间设置导向限位结构，配合顶部的按压承托板，作业时可通过掌心向下施压控制进给量，避免钻杆偏移或进给过量。设计过程中充分考虑手动操作的力臂匹配，

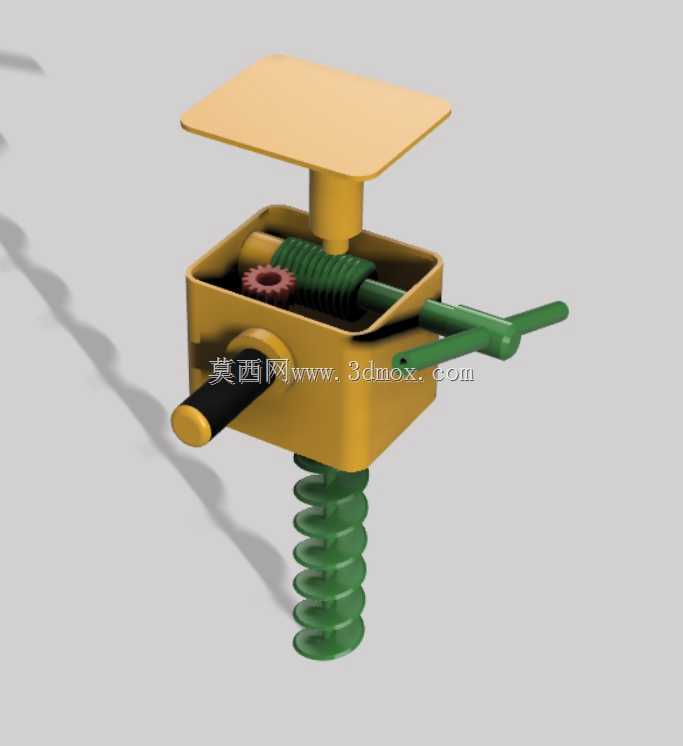

　　摇柄的回转半径经过反复校核，确保单手握持转动时的施力角度符合人体工学，不会出现操作卡滞或施力过载的情况；顶部承托板采用方形平板结构，增大与掌心的接触面积，降低长时间按压作业的局部压强，提升操作舒适度。钻杆部分采用大导程梯形螺纹结构，既可以在旋转过程中实现自动进给，也能保证足够的轴向承载能力，钻杆与壳体的配合段设置耐磨衬套，减少反复进给过程中的磨损量，延长工具整体使用寿命。横向布置的摇柄与纵向布置的钻杆呈空间垂直布局，有效压缩了工具的整体外形尺寸，壳体外部无突出的尖锐结构，收纳时不会剐蹭其他物件，可直接放入常规工具包内携带。从安装边界来看，该工具无需额外固定基座，作业时仅需将钻尖对准待加工孔位，一手按住顶部承托板固定位置，

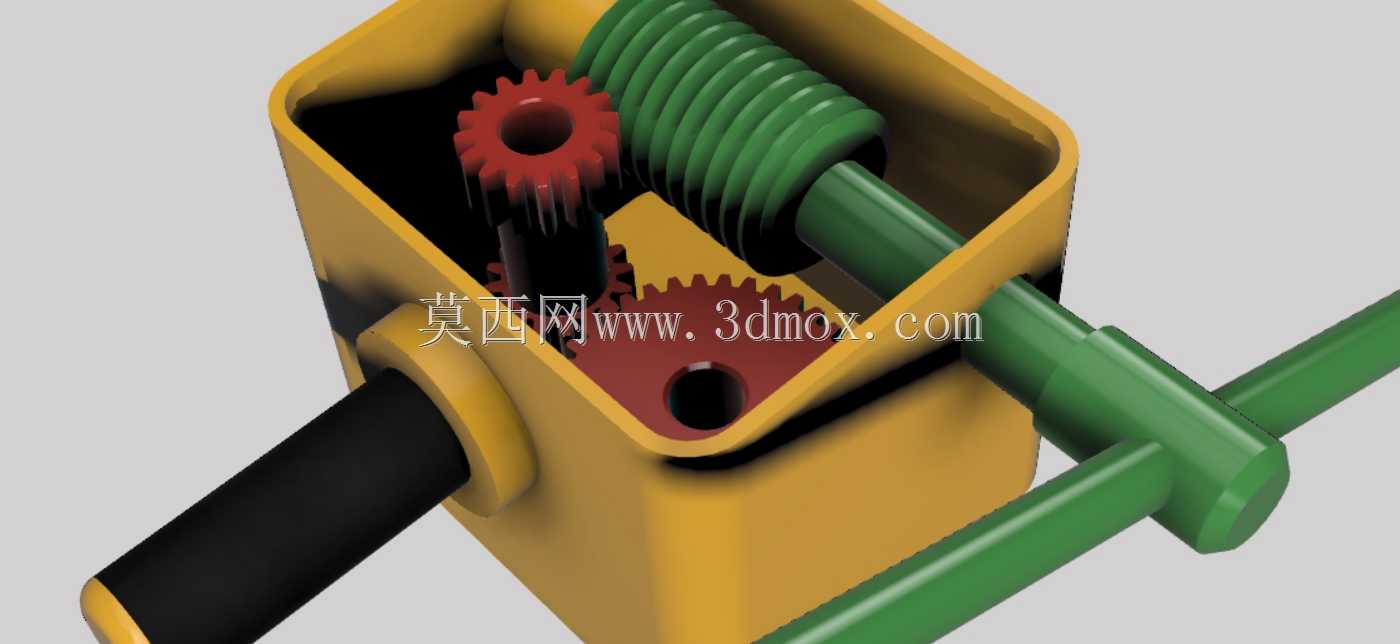

　　另一手转动摇柄即可完成钻孔动作，对作业空间的要求极低，即使在管路间隙、设备夹缝等受限空间内也能正常操作。内部齿轮副采用封闭壳体防护，可避免作业过程中碎屑、灰尘进入传动啮合面，日常维护仅需定期在齿轮啮合处涂抹少量润滑脂即可，无需复杂的拆解保养。传动比的设置兼顾了钻孔扭矩与操作效率，针对软质材料作业时无需施加过大按压力即可完成钻削，针对稍硬的工件也可通过增大按压力度控制进给速度，避免钻尖崩损。
