可调开口活动扳手五金工具结构设计

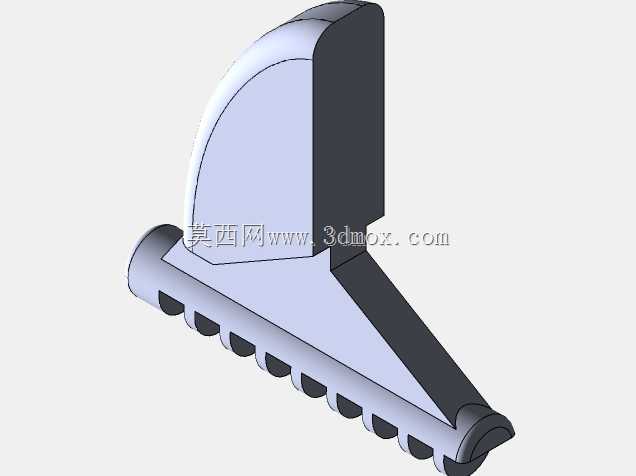

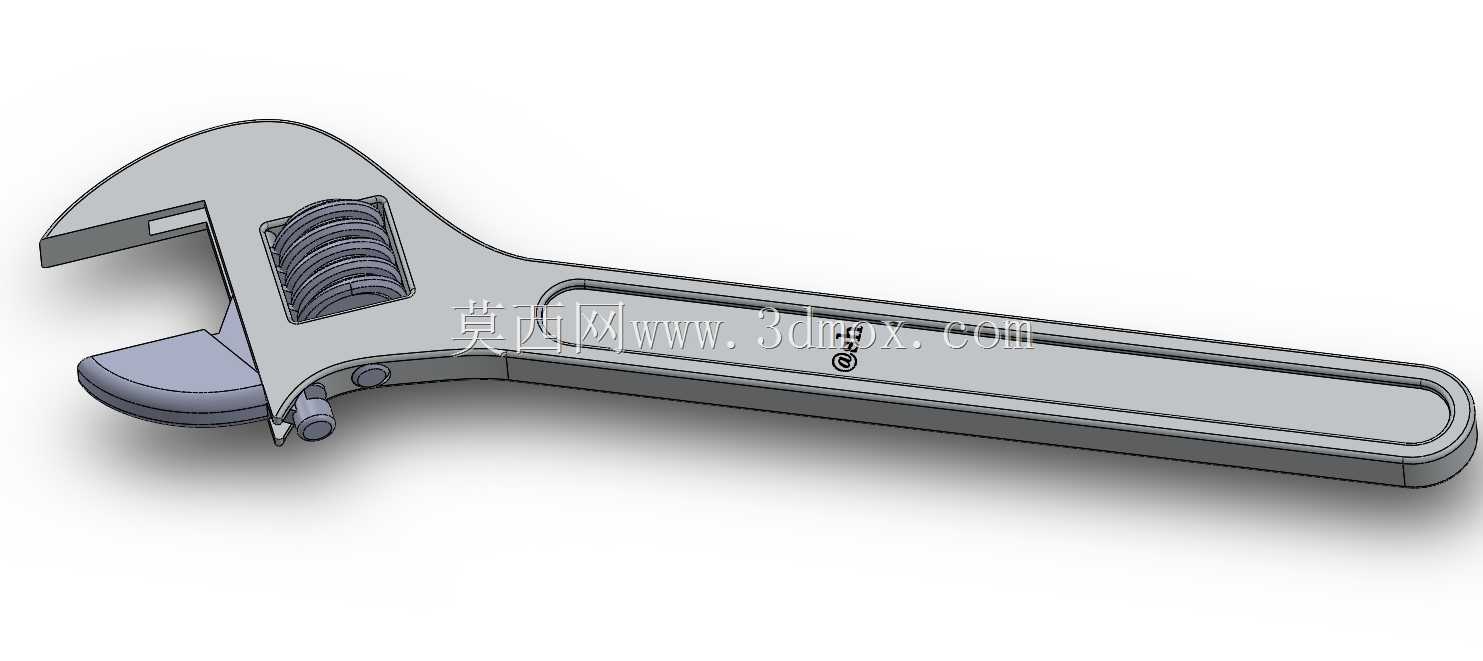

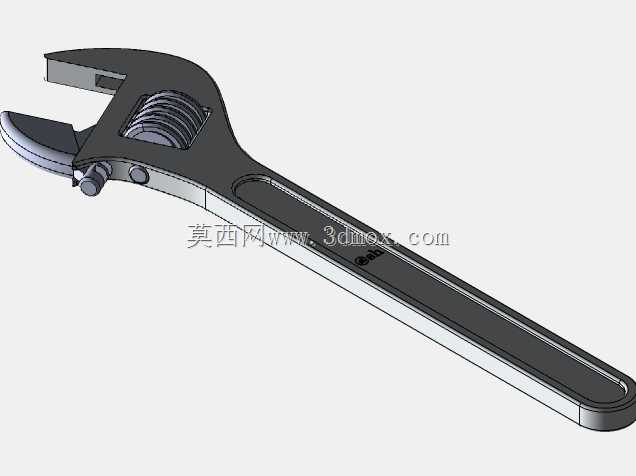

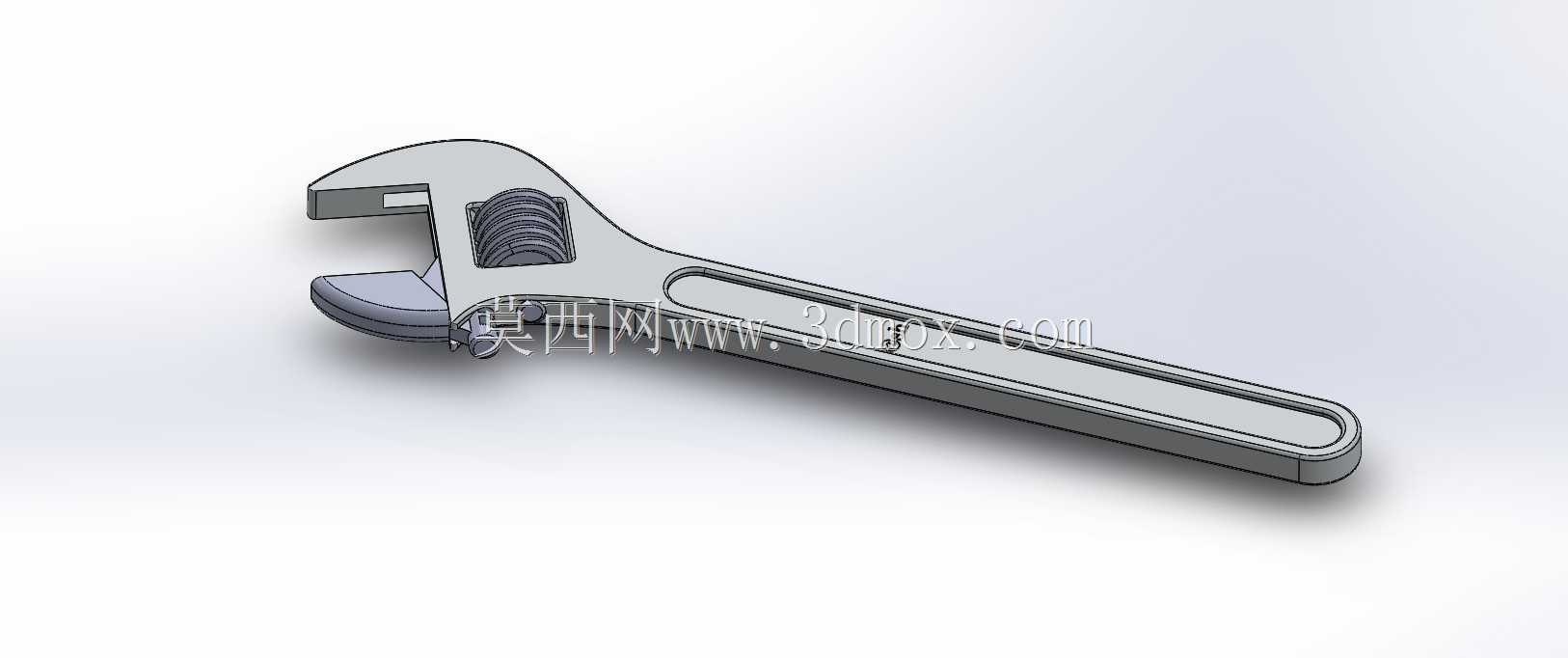

　　在民用维修、管线布设、设备装配等诸多现场作业场景里，活动扳手始终是作业人员随身工具包内出场率极高的手动夹持类工具，不同于固定开口的呆扳手需要匹配对应规格的螺母螺栓，活动扳手可通过调节蜗轮结构改变开口尺寸，覆盖一定范围内的不同规格紧固件，大幅减少外出作业需要携带的扳手数量，降低工具负重。这款活动扳手的整体结构沿手柄长轴对称布局，主体分为固定钳体、活动钳口、调节蜗轮、握柄四个核心部分，固定钳体与长握柄为一体化结构，保证整体受力时的结构强度，避免分体结构在大扭矩施力时出现断裂风险。活动钳口嵌装在固定钳体头部的导向槽内，钳口咬合面加工有平行防滑齿纹，夹持紧固件时可增大接触摩擦力，避免施力过程中出现打滑滑脱，

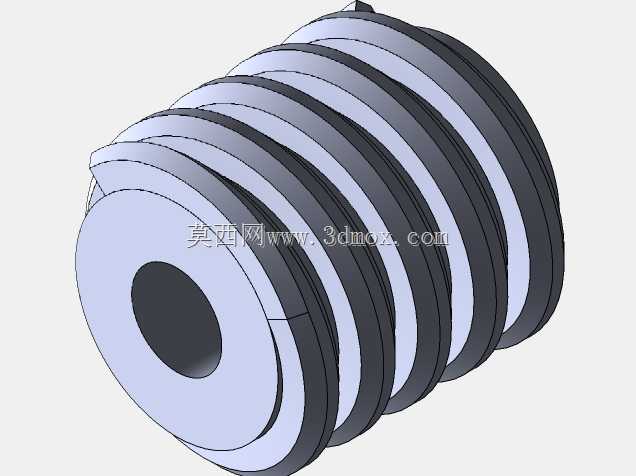

　　损伤紧固件棱角甚至造成作业人员磕碰受伤。调节蜗轮与活动钳口下部的齿条结构啮合，转动蜗轮时即可驱动活动钳口沿导向槽平稳滑移，实现开口尺寸的连续调节，蜗轮与齿条的啮合间隙控制在合理范围，既保证调节过程顺滑无卡滞，也不会因间隙过大导致夹持时钳口晃动，影响施力稳定性。握柄部分采用长条形流线型设计，表面加工有内凹的防滑握持槽，贴合人手握持时的掌部轮廓，长时间施力作业时可减少局部压强集中，降低手部疲劳感，握柄尾部做圆弧过渡处理，避免尖锐棱边剐蹭作业人员衣物或皮肤。从设计边界来看，这款扳手的整体长度适配日常维修及管道作业的常用扭矩需求，头部开口最大调节范围覆盖常规民用及工业低压管线、通用设备装配的主流紧固件规格，头部厚度控制在较薄尺寸，

　　可伸入部分狭窄安装空间完成紧固件操作，弥补部分固定扳手无法在狭小空间使用的缺陷。结构设计过程中，对钳口受力区域做了局部加厚处理，对应大扭矩施力时的应力集中位置做了圆弧过渡优化，避免应力集中导致的钳口断裂失效，同时整体重量控制在合理区间，兼顾结构强度与便携性，不会因过重增加作业人员长时间携带的负担。在实际使用场景中，这款扳手可完成给排水管道管件紧固、家用设备拆装、机电设备日常维护等多种作业，遇到不同规格的六角头、方头紧固件时无需频繁更换工具，转动蜗轮即可快速调整开口尺寸完成适配，尤其适合作业空间有限、紧固件规格不统一的现场维修场景，相比成套的固定扳手具备更强的场景适配能力。
