汽车膜片弹簧离合器总成结构设计

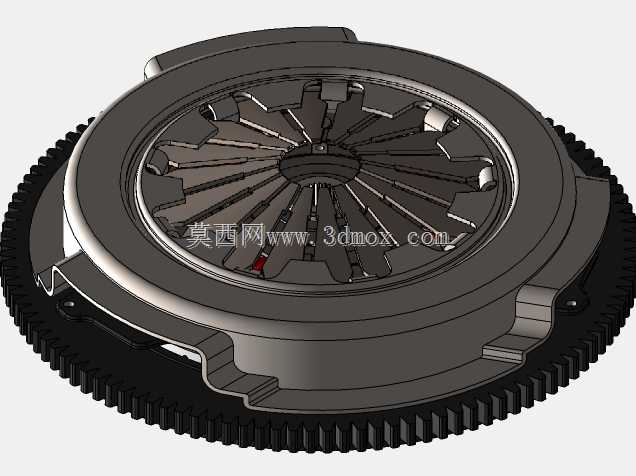

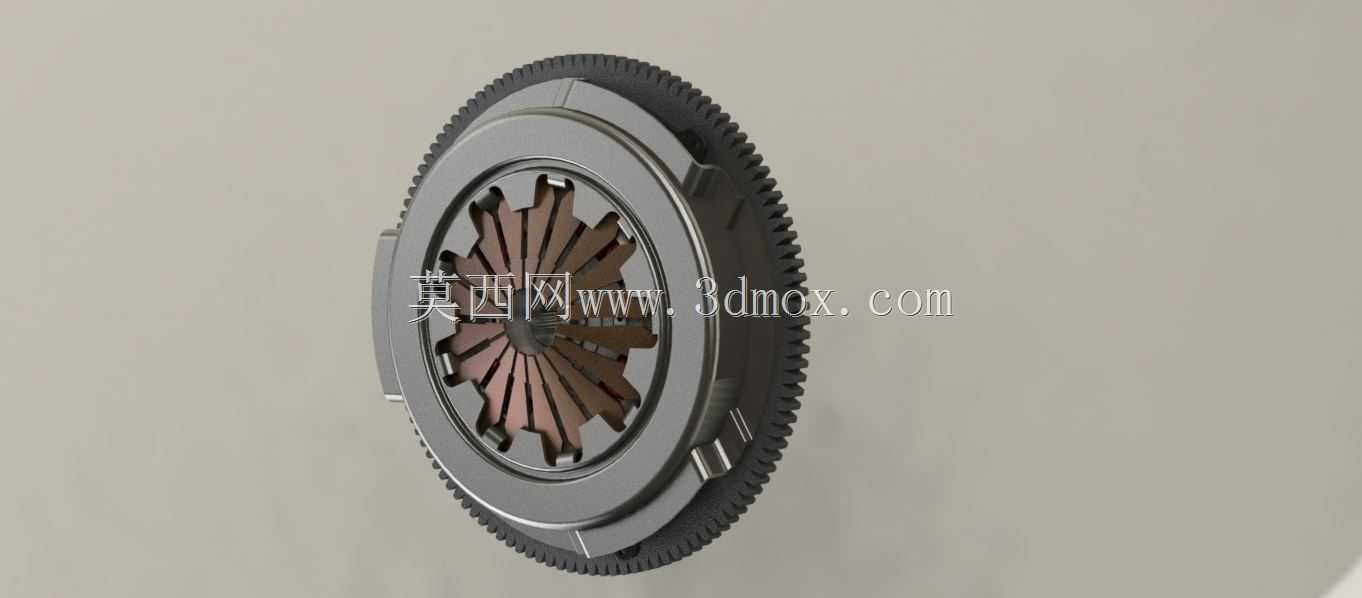

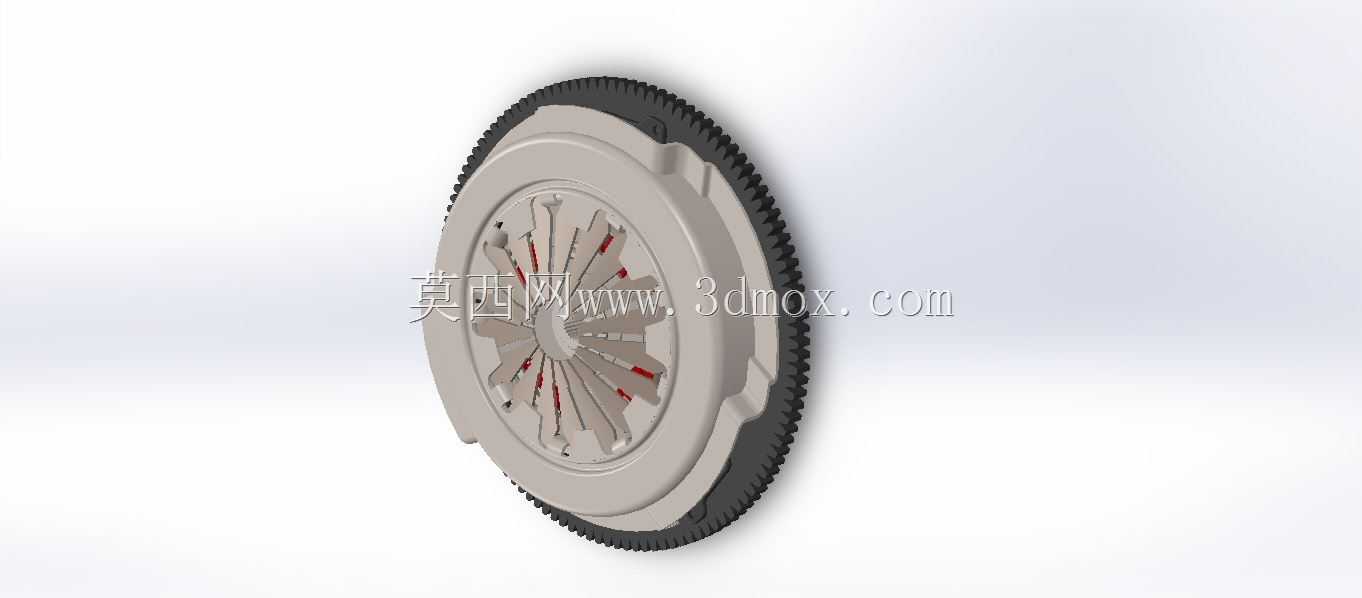

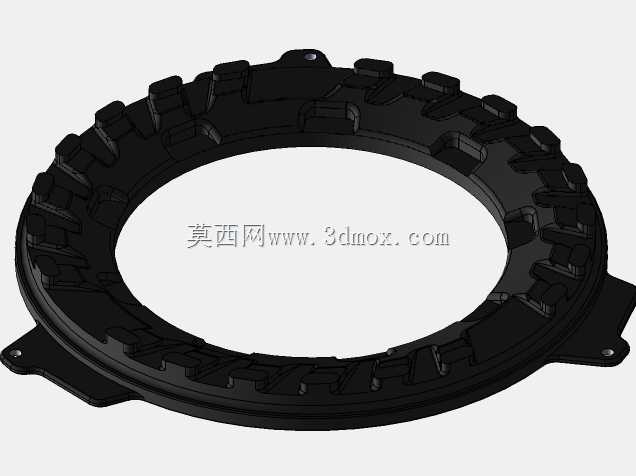

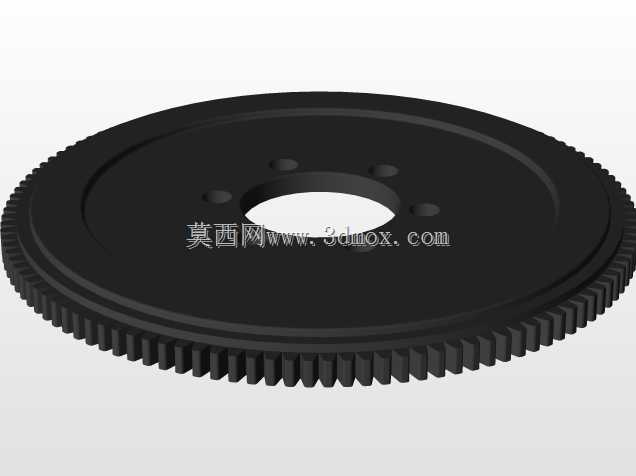

　　这套离合器结构主要搭载于手动挡乘用车传动系统中，布置在发动机飞轮与变速器输入轴之间，核心作用是在车辆起步、换挡过程中实现动力的平顺接合与彻底切断，避免传动系统承受冲击载荷，同时在传动系过载时通过摩擦片打滑实现过载保护，防止齿轮、轴类零件因冲击载荷发生断裂失效。从结构设计逻辑来看，该总成采用膜片弹簧作为压紧元件，替代了传统螺旋弹簧+分离杠杆的结构，大幅缩减了轴向安装尺寸，同时膜片弹簧的非线性弹性特性可以在摩擦片出现正常磨损后，依然保持相对稳定的压紧力，降低踏板力的衰减幅度，减少使用过程中的调整频次。整个总成的安装边界以飞轮端面为定位基准，外圈通过传动钢片与飞轮壳实现周向固定，保证压盘在轴向移动过程中可以同步传递发动机扭矩，

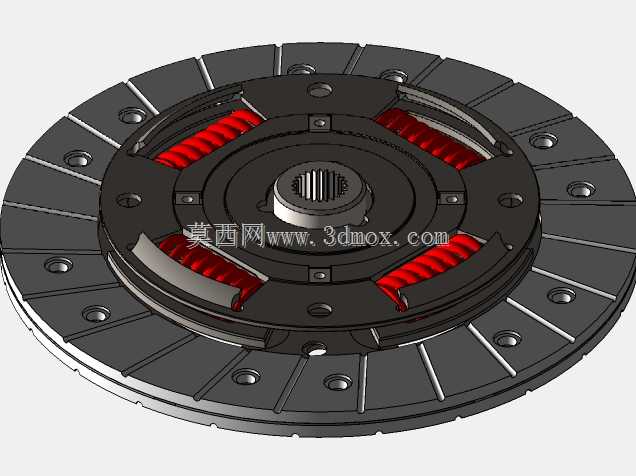

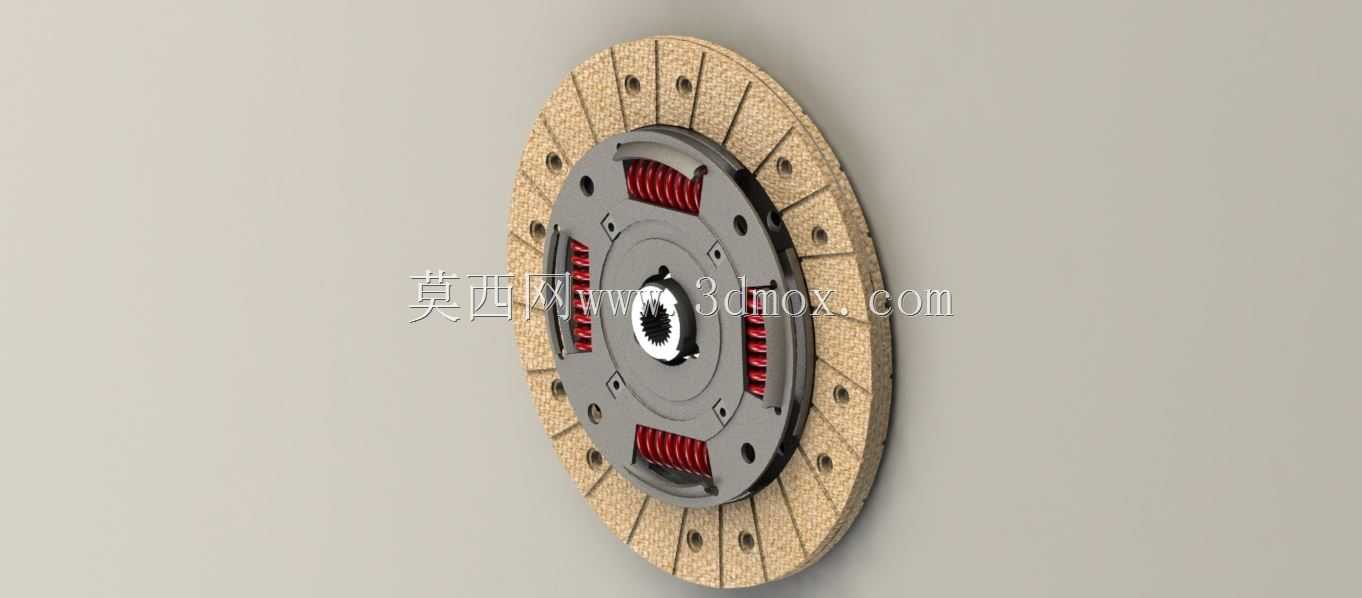

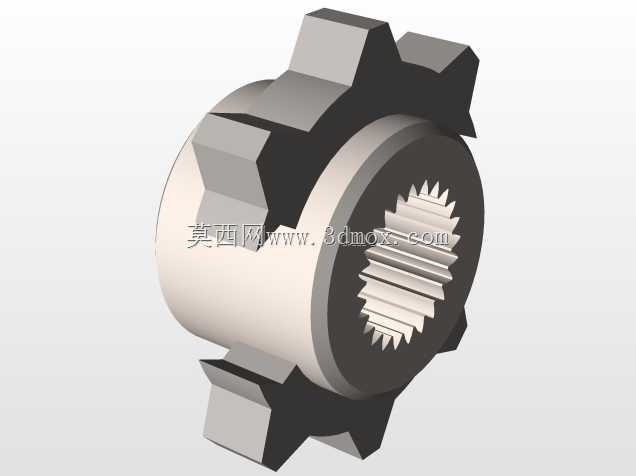

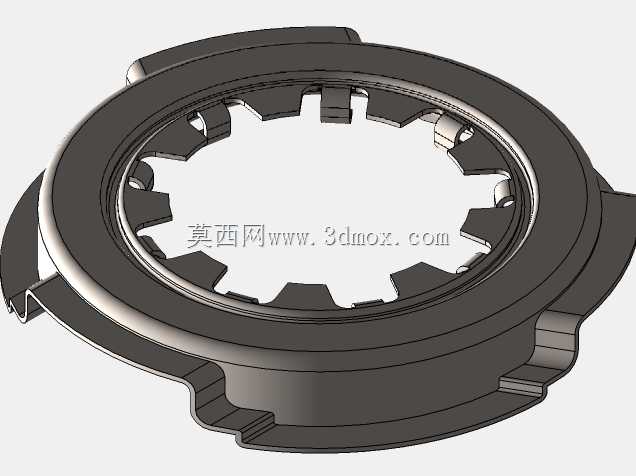

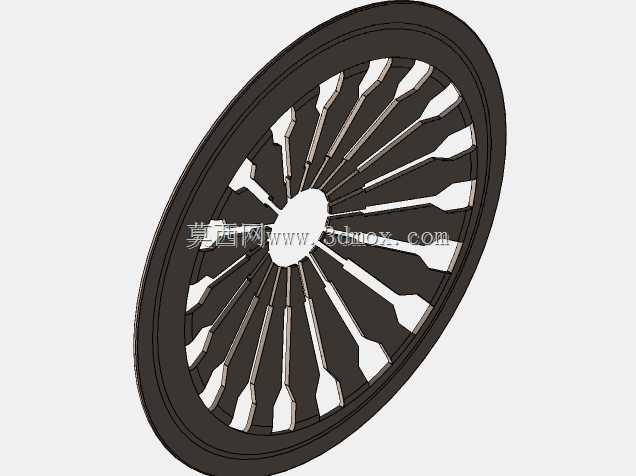

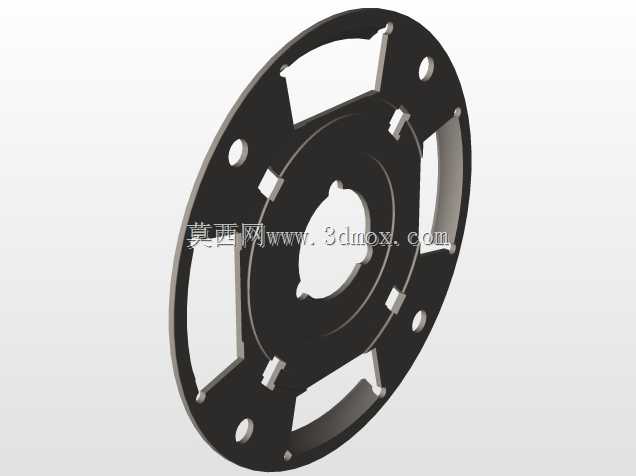

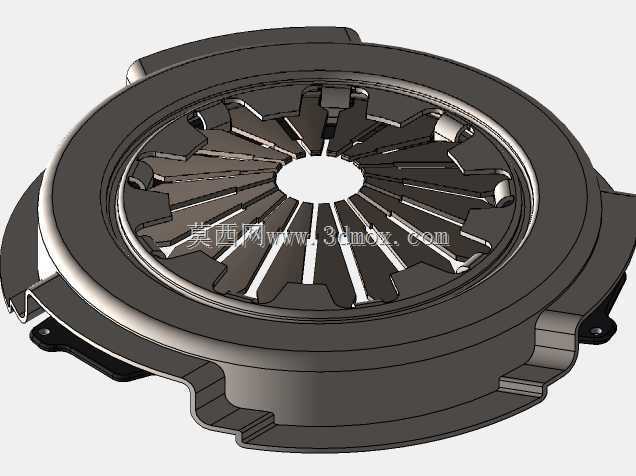

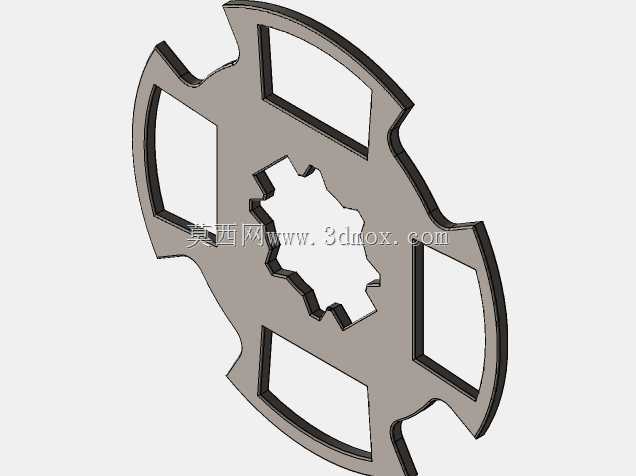

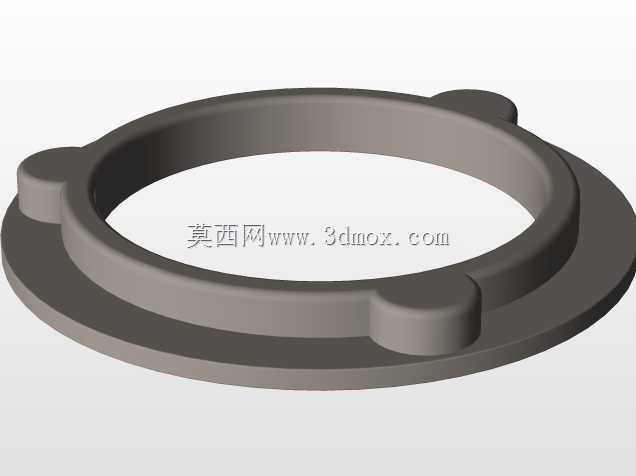

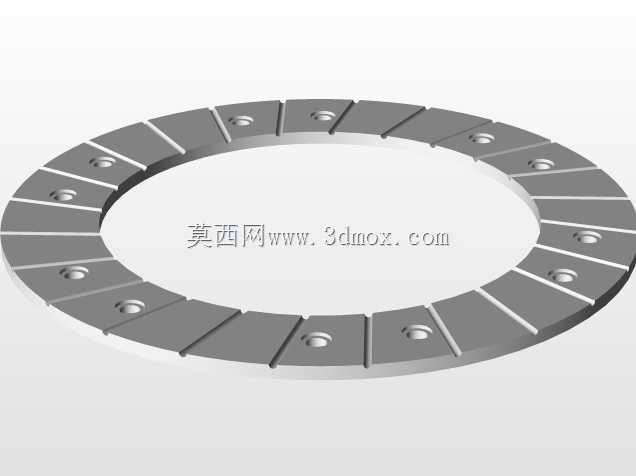

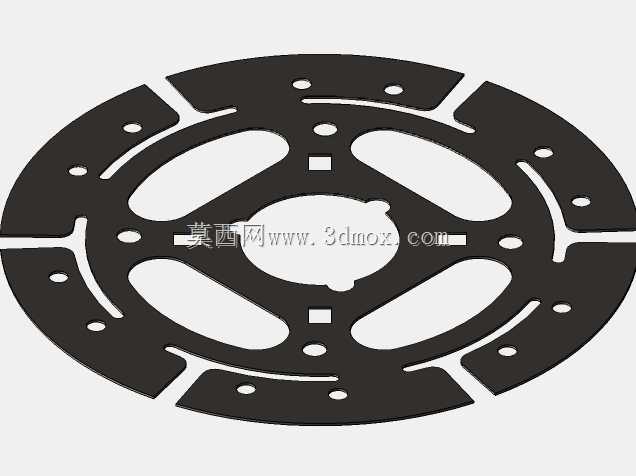

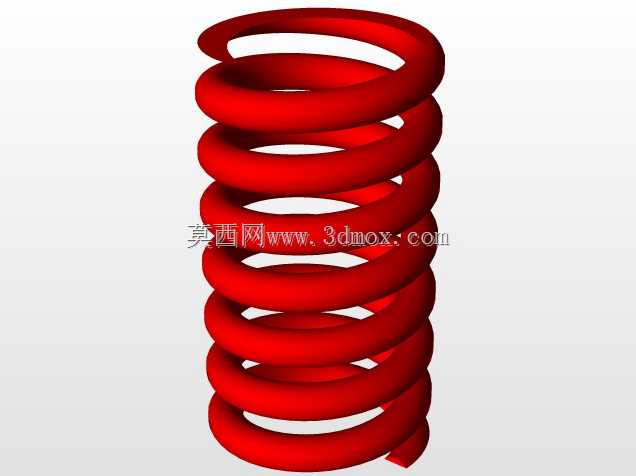

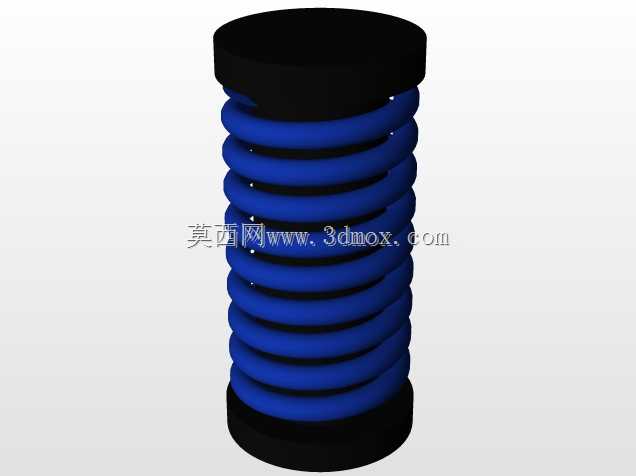

　　中心分离指位置与分离轴承配合，当踩下离合踏板时，分离轴承推动膜片弹簧分离指，带动压盘向后移动解除对摩擦片的压紧，实现动力切断。摩擦片本体采用带波形弹簧片的从动盘结构，两侧铆接摩擦材质衬片，中心花键毂与变速器输入轴配合，花键参数匹配主流乘用车输入轴花键规格，轴向预留有适当的滑动行程，保证接合过程中可以平顺吸收轴向冲击。设计过程中重点校核了膜片弹簧的载荷-变形曲线，确保在分离行程内踏板力处于合理区间，同时兼顾最大压紧力需求，避免大扭矩传递过程中出现打滑问题；压盘本体设置有足够的散热筋结构，应对频繁半联动工况下产生的摩擦热量，降低热衰退对摩擦系数的影响；从动盘上设置的扭转减振弹簧可以吸收发动机输出的扭转振动，降低传动系的共振风险，

　　提升整车NVH表现。安装时需要保证压盘端面与飞轮端面的平行度公差，分离轴承与分离指之间预留合理的自由间隙，避免长期半联动状态造成摩擦片异常烧蚀，同时要保证整个总成的动平衡精度符合高速旋转要求，避免发动机高转速工况下出现传动系抖动问题。
