内燃机活塞连杆组件结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:602344
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计

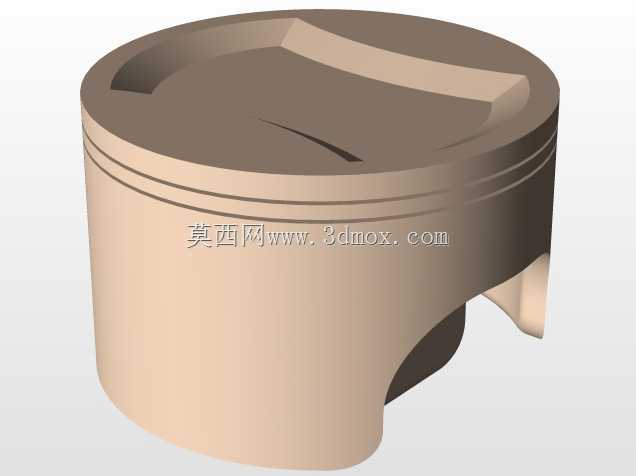

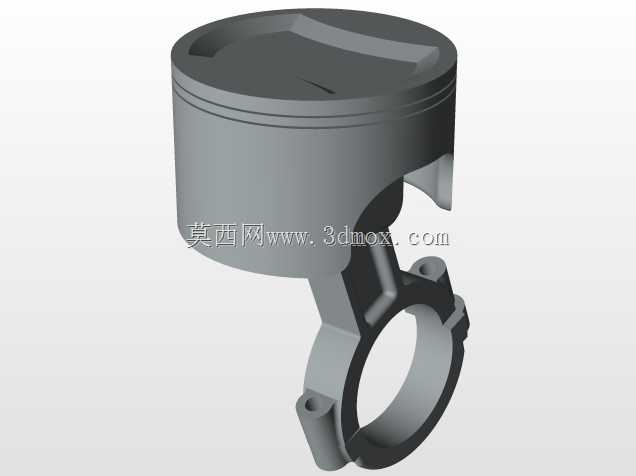

  这套活塞连杆组件是内燃机动力转换的核心执行部件,直接参与发动机的进气、压缩、做功、排气四个工作循环,在车用汽油机、小型通用动力机械、摩托车发动机等往复式动力设备中广泛应用,负责将燃烧室内燃气爆发产生的直线推力转化为曲轴的旋转扭矩输出。从结构设计逻辑来看,活塞头部采用平顶式顶面设计,可有效降低燃烧室面容比,减少燃烧过程中的热量损失,头部环带区域预留了三道环槽,分别用于安装两道气环与一道油环,气环承担燃烧室密封作用,阻止高温高压燃气窜入曲轴箱,油环则负责刮除气缸壁上多余的润滑油,避免机油窜入燃烧室参与燃烧。活塞裙部设计为椭圆变截面结构,充分考虑了发动机工作时活塞受热膨胀的变形量,以及侧压力作用下的机械变形,

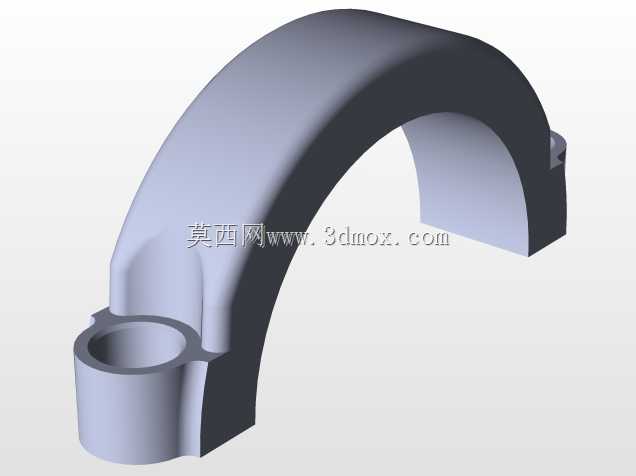

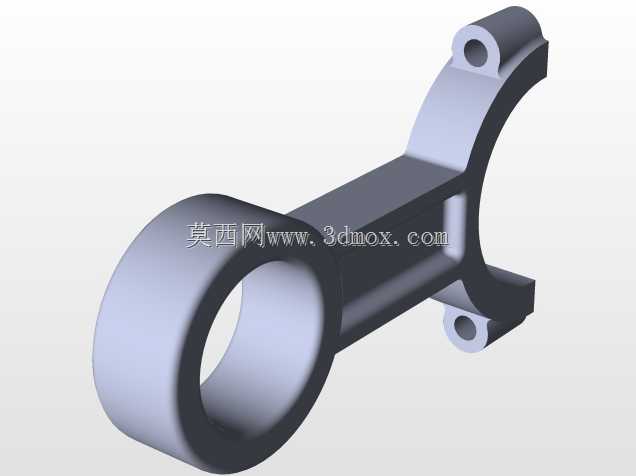

  保证热态工况下裙部与气缸壁保持均匀的配合间隙,避免出现拉缸、敲缸等故障。活塞销座部位设置了加强筋结构,用于分散燃气压力传递到活塞销的集中载荷,提升活塞整体的结构强度,避免高负荷工况下销座出现开裂失效。与之相连的连杆采用分体式大端设计,大端盖通过连杆螺栓与杆身紧固,便于发动机装配时与曲轴连杆轴颈的配合安装,连杆杆身采用工字形截面,在保证足够抗弯、抗扭强度的前提下,尽可能降低组件自身的往复运动质量,减少发动机高速运转时的惯性力载荷。从安装边界来看,活塞外径需与对应缸径的气缸套保持规定的配合间隙,活塞销与销座、连杆小端衬套采用过渡配合,连杆大端轴瓦需与曲轴连杆轴颈保持合适的配合间隙与油膜间隙,

  组件整体的质量分组需符合同缸发动机的重量差要求,避免运转过程中出现过大的振动。设计过程中充分考虑了组件的受力工况,活塞顶面承受最高可达十余兆帕的燃气爆发压力,连杆需要同时传递往复推力与摆动过程中的侧向力,所有圆角过渡区域都做了应力释放处理,避免应力集中导致的疲劳失效,同时兼顾了轻量化与结构可靠性的平衡,适配中小排量自然吸气内燃机的动力输出需求,可直接用于动力总成的结构教学、装配仿真以及改型设计的参考基础。
