双槽皮带轮柔性传动结构设计

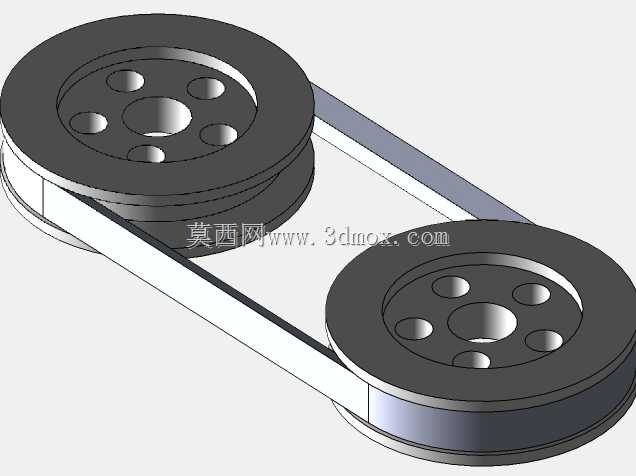

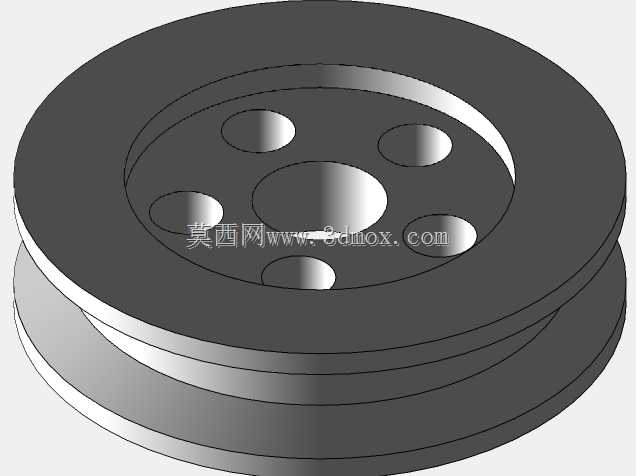

　　这套双轮皮带传动结构，是机械传动系统里应用极广的挠性传动方案，日常在轻工输送线、小型机床进给机构、农用机具动力传递、家电动力输出端都能见到它的身影，核心作用是在两个相距一定距离的传动轴之间传递旋转扭矩，相比刚性齿轮传动，它自带缓冲吸振的特性，运行时的噪音更低，还能在负载突增时通过皮带打滑实现过载保护，避免核心动力部件被刚性冲击损坏。从结构设计来看，两个带轮均采用辐板式结构，轮缘处加工有匹配平皮带的环形槽，轮辐上均匀开设六个圆形减重孔，既可以降低带轮自身的转动惯量，减少动力启动阶段的能耗损失，也能节约金属原材料，控制整体构件重量，轮毂位置设计有与传动轴配合的通孔，孔位公差按照过渡配合选取，保证带轮与轴同步旋转不发生相对滑移。

　　设计过程中首先确定了两轮的中心距范围，中心距过短会导致皮带包角不足，传动时容易出现打滑丢转的问题，中心距过长则会让皮带运行时出现横向抖动，影响传动平稳性，最终选定的中心距可以保证小带轮包角不低于120度，满足常规工况下的传动效率要求。皮带选用平型传动带，张紧度设计预留了合理调整余量，安装时可以通过调整其中一个带轮的固定支座位置来改变中心距，实现皮带张紧力的调节，无需额外加装张紧轮就能满足使用要求，整体结构的安装边界比较宽松，两个带轮的安装轴需保证平行度公差在允许范围内，避免皮带运行时出现偏磨、掉带的问题。带轮的轮槽表面粗糙度做了针对性控制，既不能过于光滑导致摩擦力不足传动打滑，也不能过于粗糙加快皮带的磨损速度，

　　实际装配时需要保证两个带轮的轮槽处于同一平面，错位量控制在允许范围内，否则会加剧皮带侧边的磨损，缩短皮带的更换周期。这套传动结构的传动比设计在合理区间，适合中低转速、传动比要求不十分精确的动力传递场景，日常维护也比较简便，仅需定期检查皮带的张紧度和磨损情况，及时调整或更换皮带即可，不需要复杂的润滑维护流程，在很多对传动精度要求不极端严苛、轴间距较大的动力传递场景下，是性价比极高的传动方案选择。
