钢绞线千斤顶配套汽包提升装置结构设计

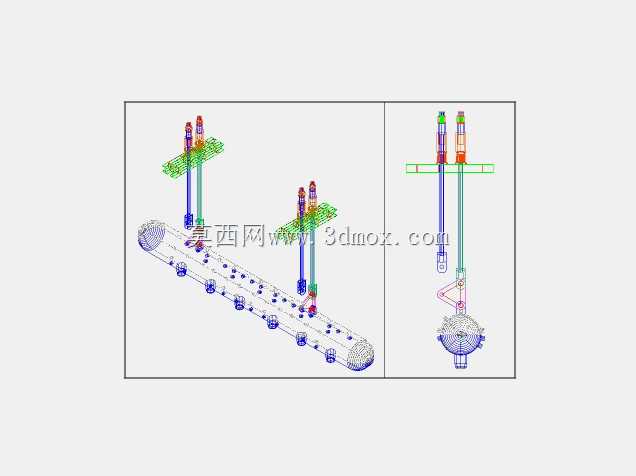

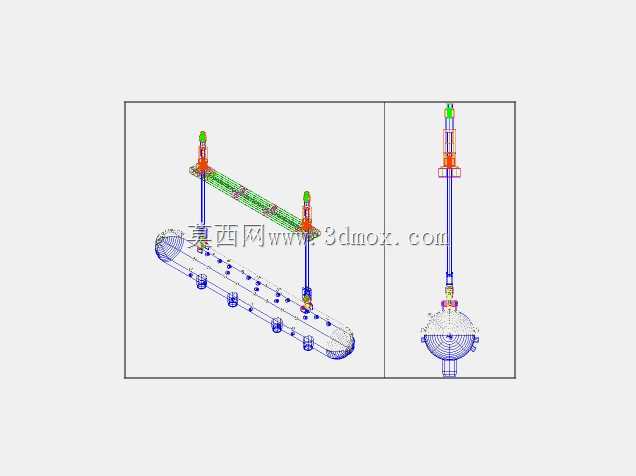

　　在电站承压设备安装、大型炼化装置检维修场景中，汽包作为核心承压储汽部件，自身重量大、安装就位高度高，常规起重设备受作业空间、吊装载荷边界限制，很难精准完成就位调整，这套钢绞线千斤顶配套的汽包提升结构，正是针对这类高载荷、高精度就位需求开发的专用提升配套结构。整套结构以长行程钢绞线千斤顶作为核心施力部件，沿汽包轴向对称布置两组提升点位，每台千斤顶通过专用锚具锁紧高强度钢绞线，钢绞线下端与汽包外壁的专用吊耳抱箍结构刚性连接，避免吊装过程中应力集中损伤汽包筒体焊缝。设计阶段优先考虑载荷均布特性，两根承载梁采用箱型焊接结构，截面参数经过抗弯、抗剪校核，承载梁上预留的千斤顶安装孔位严格匹配汽包吊点的同轴度要求，

　　避免钢绞线受偏载产生附加弯曲应力，提升过程中两台千斤顶的动作同步性通过机械结构硬限位做基础保障，配合液压系统的流量均分控制，可将两点位的提升高度差控制在毫米级，防止汽包倾斜影响内部构件安装精度。从安装边界来看，整套提升结构不需要在作业面预埋大型锚点，承载梁可直接架设在预设的钢结构支撑框架上，支撑点的位置避开下方设备安装通道，作业时占用的水平空间仅比汽包本体外径宽出1.2米左右，适合在厂房内部、框架层间这类狭窄作业面部署。结构细节上，钢绞线的导向套做了加长处理，可避免长行程提升过程中钢绞线出现跳绳、乱线问题，千斤顶顶部设置的安全锁止机构，可在任意提升位置实现机械锁止，即便液压系统出现压力波动，也不会出现载荷下坠风险。

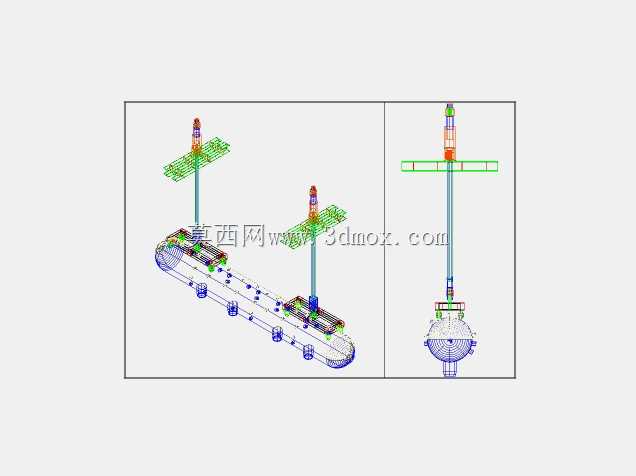

　　汽包侧的连接抱箍采用两半式结构，结合面处设置定位止口，安装时不需要在汽包筒体上焊接临时吊点，不会对承压筒体的母材造成损伤，抱箍与筒体接触的位置铺垫有防滑减震垫层，既可以增大接触摩擦力，也能避免吊装过程中硬质接触划伤筒体防腐层。整套结构的受力路径清晰，从千斤顶输出的提升力通过承载梁传递到两侧支撑结构，再通过钢绞线、抱箍结构传递到汽包本体，所有传力部件的安全系数均按照重型吊装规范的要求取值，可适配不同直径规格的卧式汽包垂直提升就位作业，也可根据现场作业条件调整承载梁的跨度，满足不同安装高度的作业需求。
