牵引鼓式制动结构三维数模设计

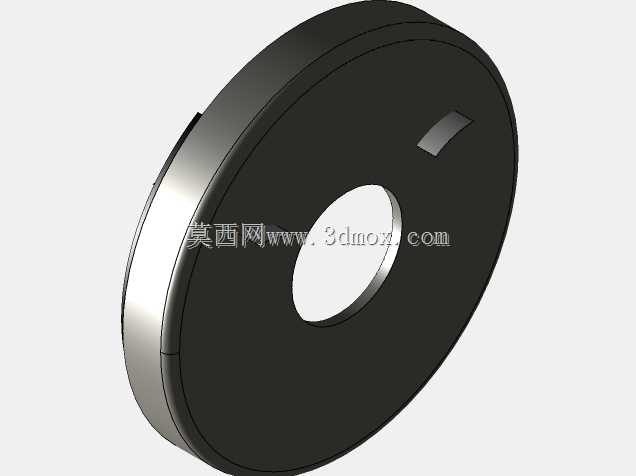

　　这款牵引鼓式制动结构的三维数模，完整还原了鼓式制动装置的核心装配关系，可直接用于牵引类行走设备的制动系统选型参考、结构校核以及教学演示场景。从实际工程应用来看，这类鼓式制动结构常被配置在低速牵引设备、工程行走机具、场内转运拖车的轮端，依靠制动蹄向外张开贴合制动鼓内壁产生的摩擦力矩，实现行进间减速、驻车锁止的功能，相比盘式制动结构，鼓式制动的封闭结构能更好抵御工地、厂区内的泥水、粉尘侵入，在非高速重载的牵引作业场景下具备更长的维护周期。数模构建过程中，优先还原了实际装配的尺寸边界：制动鼓的外圈安装面预留了标准轮辋连接的螺栓孔位分布，中心轴孔的公差配合按照常规牵引轮轴的过渡配合要求设定，安装法兰的厚度、

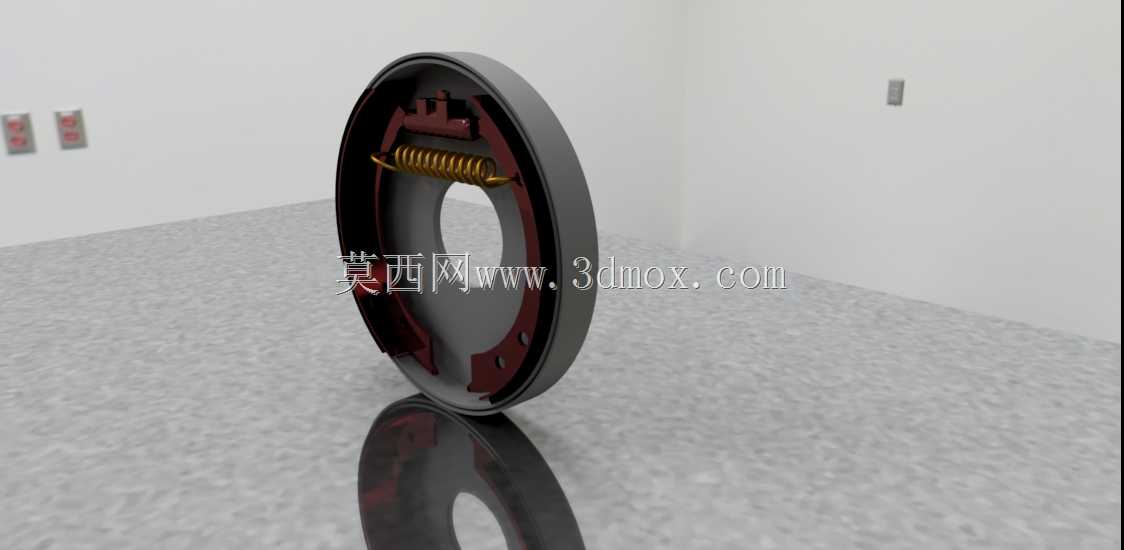

　　螺栓孔中心距均参考通用牵引车轮端的安装规范设计，可直接匹配多数常规吨位牵引拖车的轮端安装空间，无需额外做安装位的适配修改。结构设计层面，数模完整呈现了制动蹄、回位弹簧、支撑销、调整机构的装配逻辑：两片弧形制动蹄通过下端的支撑销铰接在制动底板上，回位弹簧跨接在两片制动蹄的上端，在非制动状态下将制动蹄拉回初始位置，保证制动蹄摩擦面与制动鼓内壁之间预留均匀的间隙，避免行车过程中出现拖磨异常。摩擦片的厚度、弧度完全贴合制动鼓的内圆曲率，建模时特意保留了摩擦片与制动蹄的铆接结构细节，方便后续做摩擦片磨损更换的结构演示。制动底板的背面预留了制动气室或者制动拉杆的连接接口，可适配气压驱动或者机械拉杆驱动两种不同的制动操纵形式，

　　覆盖多数牵引设备的制动驱动需求。建模过程中对各运动部件的干涉情况做了完整校核，制动蹄绕支撑销转动到最大张开位置时，摩擦片完全贴合制动鼓内壁，不会与周边的弹簧、销座产生运动干涉，回位弹簧的拉伸行程也在常规圆柱螺旋弹簧的许用变形范围内，不会出现超行程拉脱的问题。对于需要做制动系统性能仿真的从业者，该数模可直接导入多体动力学软件，施加对应的制动驱动力矩后，可模拟不同制动压力下的制动力矩输出、摩擦片接触应力分布，为制动系统的参数匹配提供直观的结构参考。
