商用台式手动压汁设备结构设计

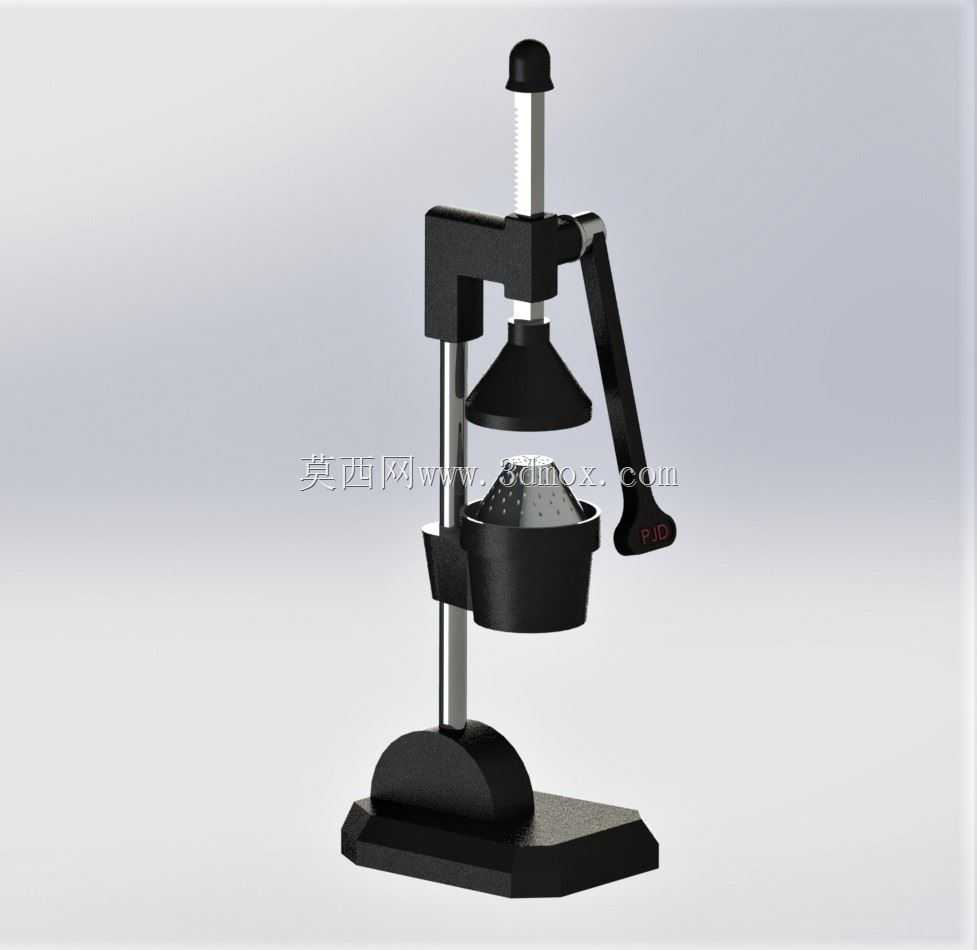

　　这款手动压汁设备主要面向现制饮品门店、家庭鲜榨场景、轻食餐厅吧台等使用场景，依靠纯机械杠杆结构完成 citrus 类鲜果的压榨取汁作业，无需外接电源，可在无供电的户外摆摊、移动餐车场景下稳定使用，相比电动榨汁设备故障率更低，清洁维护流程更简便。从结构设计逻辑来看，整机采用立式立柱支撑布局，底部为超宽铸铁配重底座，底座平面预留足够的放置接触面积，可在压榨施力过程中保持整机稳定，不会出现侧翻、滑移问题，底座的安装边界适配常规吧台操作台面，无需额外打孔固定，放置即可使用。立柱采用金属光轴搭配导向套结构，保证压头上下运动的同轴度，避免压合过程中出现偏载，导致果汁飞溅或者压榨不充分。压臂采用加长杠杆设计，通过铰接结构连接压头组件，

　　操作人员施加较小的下压力即可获得足够的压榨力，能够充分榨取鲜果内部汁液，出汁率相比简易手持榨汁器提升明显。压榨组件部分配备不锈钢过滤结构，压榨过程中可直接截留果籽、粗大果肉纤维，滤出的纯汁液直接流入下方可拆卸的盛接杯内，盛接杯采用快拆结构设计，作业完成后可直接取下冲洗，过滤部件也可单独拆卸清理，避免果渣残留滋生细菌，符合食品接触器具的卫生要求。压头采用锥形适配结构，可匹配不同尺寸的橙、柠檬、西柚等鲜果切面，压合时受力均匀，不会出现局部压破果皮导致苦涩物质析出的问题。整机的运动铰接部位均采用耐磨衬套结构，长期反复使用也不会出现松旷、卡滞问题，外露金属部件做防锈处理，适配厨房、吧台多水的使用环境，不会因为长期接触水渍出现锈蚀掉漆问题。

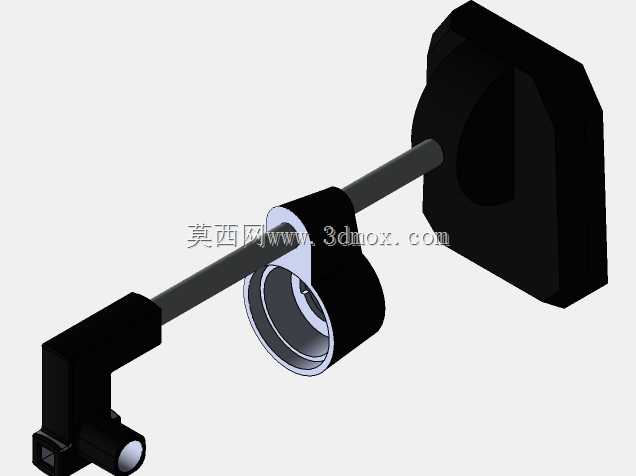

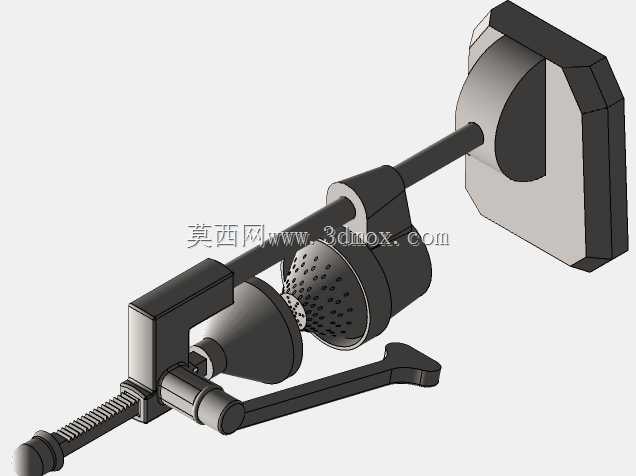

　　从建模细节来看，各部件的装配间隙预留合理，活动部件的运动行程经过校核，压臂下压到极限位置时，压头与滤杯之间预留合适的压缩余量，既保证充分压榨，又不会出现硬接触导致部件变形。整机外形尺寸紧凑，占用吧台操作空间小，闲置时可直接放置在操作台边角，不会过多占用作业面积，适合操作空间有限的小型门店使用。
