传感器安装用铰接连接支座结构设计

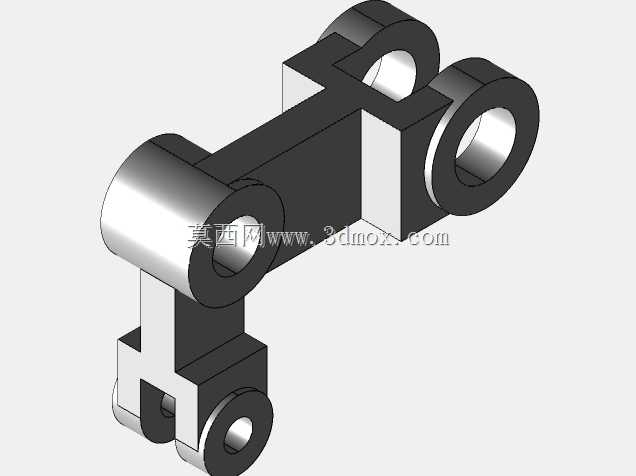

　　该铰接连接支座主要应用于工业传感检测场景的安装固定环节，作为传感器与被测设备主体之间的连接承载构件，可适配多类位移、位置类传感器的安装需求，在自动化生产线、设备状态监测点位、工装夹具定位模块中都能见到这类结构的应用。这类支座的核心功能是为传感器提供稳定的安装基准，同时通过自身的铰接结构预留一定的角度调整余量，抵消设备运行过程中产生的微小振动偏移，避免传感器检测端与被测部件出现硬接触磕碰，保障检测精度的同时延长传感元件的使用寿命。从结构设计逻辑来看，整体采用三铰接耳同轴布局，上下两端的同轴圆柱筒作为主承载铰接点，侧方延伸的单耳结构用于对接传感器安装位，三个铰接孔的轴线保持平行，确保转动调节时不会出现卡滞。主体连接臂采用等截面矩形结构，

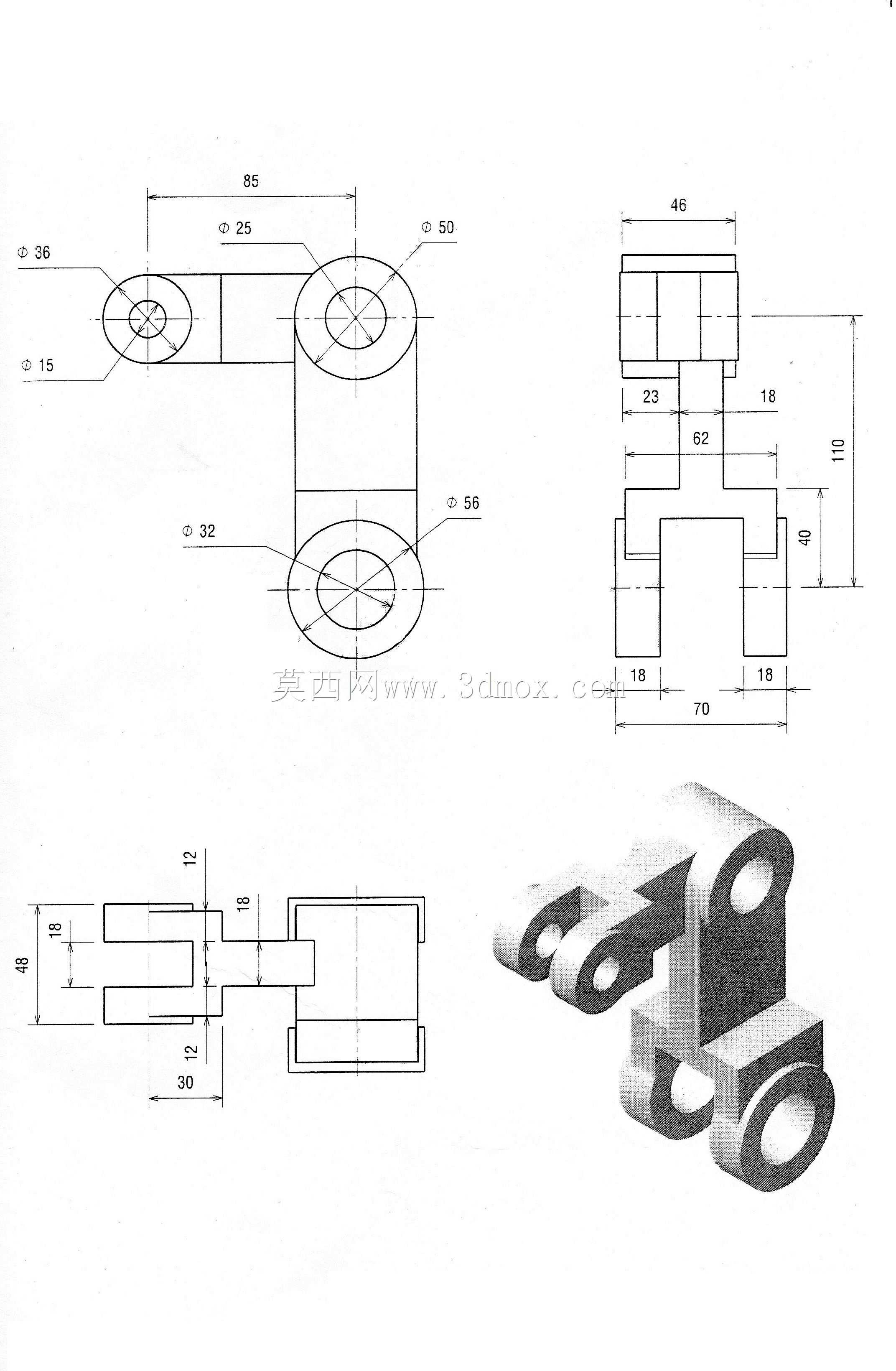

　　在保证结构刚性的前提下尽可能缩减整体重量，避免额外增加安装点位的负载。尺寸边界上，主铰接筒的外径为56mm，内孔直径32mm，侧方铰接耳的外径为50mm，内孔直径25mm，最外侧的小铰接耳外径36mm，内孔直径15mm，整体结构总高度方向尺寸为85mm，底部安装支脚的总跨度为70mm，支脚宽度16mm，支脚安装孔中心距为62mm，侧方铰接耳的中心距主铰接筒中心的水平距离为48mm，这些尺寸参数可以直接适配常规的M12、M14铰接销轴，安装时无需额外扩孔或改制。设计过程中特意将各铰接孔的端面做了凸台加厚处理，避免销轴转动时磨损主体安装面，支脚部分的开槽结构可以兼容螺栓直接固定与卡装两种安装方式，既可以通过螺栓锁紧在设备型材面上，

　　也可以卡接在预设的安装导轨上，适配不同的现场安装条件。结构的壁厚设置兼顾了强度与轻量化需求，筒壁厚度均匀，不存在应力集中的锐角转角，所有棱边都做了微小倒钝处理，既方便加工时的去毛刺工序，也能避免安装过程中划伤操作人员。这类支座在实际使用中，通常会在铰接孔内配套铜套或者自润滑轴承，减少长期转动调节带来的磨损，保证调整阻尼的一致性，不会出现长期使用后铰接间隙过大导致传感器检测位置偏移的问题。
