商用斜面玻璃冷藏展示柜结构设计

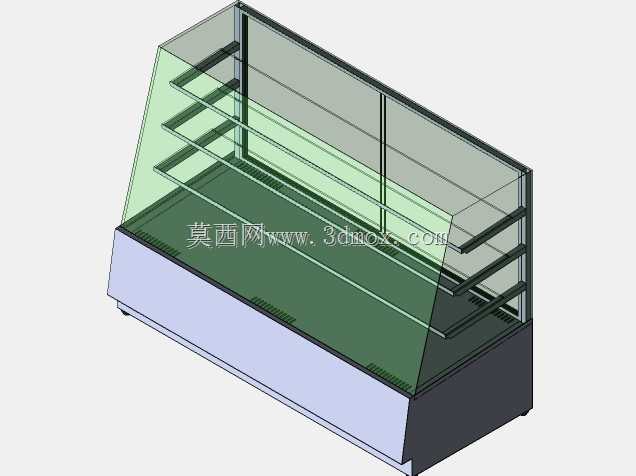

　　这款斜面玻璃冷藏展示柜主要面向商超生鲜区、便利店熟食区、烘焙店西点陈列等场景使用，核心作用是在恒定低温环境下陈列需冷藏保存的预包装食品、生鲜半成品、西点甜品等商品，倾斜的前玻璃设计能够让站立的顾客无需俯身就清晰看到柜内各层陈列的货品，大幅降低选品时的视觉遮挡。从结构设计逻辑来看，整机采用下置机组仓的布局，底部黑色段为压缩冷凝机组的安装空间，浅紫色围板构成机组仓的外侧防护结构，既预留了机组散热的通风间隙，也将制冷管路、电气接线全部隐藏在柜体内部，避免外露结构积灰或被磕碰损坏。柜体上部的展示区采用三面透明玻璃围护，前侧为整面倾斜的钢化玻璃，两侧为垂直固定玻璃，玻璃与柜体框架的衔接处预留了密封胶条的安装槽位，能够减少冷量从拼接缝隙处外泄，

　　降低整机的运行能耗。柜内设置了四层平行的层架支撑结构，层架沿倾斜方向平行排布，每层都预留了冷风循环的过流间隙，配合柜体背部的冷风风道，能够让柜内各层的温度保持均匀，避免出现局部温度过高导致货品变质的问题。从安装边界来看，这款展示柜为落地式放置结构，底部预留了可调脚杯的安装位，能够适配地面存在轻微高低差的安装场景，无需额外做地面找平处理；柜体后侧预留了100mm的安装间隙，既能够满足机组散热的通风需求，也方便后期检修时拆卸后侧护板对制冷管路、电气元件进行维护。设计过程中重点考量了玻璃装配的公差配合，倾斜玻璃的上下压条采用可调式固定结构，能够抵消玻璃加工产生的±1mm尺寸公差，避免装配时出现玻璃无法卡入压条或者压合后缝隙过大漏冷的问题；

　　层架支撑采用卡扣式固定结构，无需额外螺丝紧固，后期调整层架高度时无需工具即可快速拆装，适配不同高度货品的陈列需求。柜体底部的底座采用加厚钣金折弯成型，能够承受整柜装满货品后的总载荷，避免长期使用后出现底座变形导致玻璃受力不均开裂的问题，前侧倾斜玻璃的倾角设置为12度，既保证了顾客的观察视野，也不会因倾角过大导致玻璃自重产生的侧向力过大，增加框架的固定负担。
