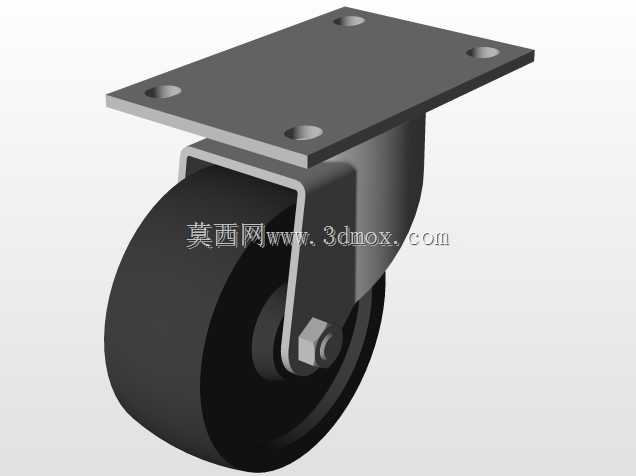

重载平板安装定向工业脚轮结构设计

　　这款定向脚轮的结构设计，核心围绕工业场景下的固定方向移动承载需求展开，在车间周转工装、重型设备移位、仓储货架移动、生产线边工位器具的配套场景中应用广泛。不同于万向脚轮的转向需求，定向脚轮的支架采用一体化折弯成型的钢制托架，轮架与顶部安装板通过圆弧过渡的焊接结构连接，避免应力集中导致的支架形变，在承受偏载冲击时，圆弧过渡段能够分散轮轴位置的集中载荷，减少长期重载下的焊缝开裂风险。顶部安装板采用方形平板结构，四个角位预留沉头安装孔，安装时可通过螺栓直接固定在设备底部的安装基面，沉孔设计能够保证螺栓安装后头部不突出安装板平面，避免安装后螺栓与地面凸起剐蹭，同时四个安装孔的孔位间距适配多数工业设备的通用安装孔距，

　　无需额外对设备基面进行二次打孔改造，降低现场安装的适配成本。轮体采用高耐磨的硬质橡塑材质，轮面为平直圆柱面，接触地面的有效宽度经过核算，在额定承载下轮面比压控制在材料许用范围内，既能够在环氧地坪、水泥地面、钢板地面等常见工业地面平稳滚动，又不会因为轮面过窄导致地坪压痕损伤，同时轮体内部镶嵌金属衬套，与轮轴之间形成转动配合，衬套的存在能够避免橡塑轮体直接与金属轮轴摩擦，大幅提升轮体的转动寿命，减少长期使用后的轮体内孔磨损松旷问题。轮轴端部采用六角防松螺母锁紧，螺母与轮架之间加装平垫，既能够保证轮体转动的轴向间隙合理，不会出现轴向窜动，又能避免设备运行过程中螺母受振动松脱。设计过程中优先考虑了安装边界的适配性，

　　安装板的平面度公差控制在0.2mm以内，保证安装后脚轮与设备基面完全贴合，不会出现局部悬空导致的受力不均；轮架的侧向宽度经过优化，在保证结构强度的前提下尽可能缩小横向尺寸，避免多个脚轮配套安装时出现相邻轮架干涉的问题。轮体的转动阻力经过匹配设计，在额定载荷下推动设备移动时，所需的水平推力控制在人力可轻松操作的范围内，同时定向结构的设计能够保证设备沿直线移动时不会出现跑偏，在长距离直线周转的场景下，相比万向轮的操控性更稳定，不需要额外修正行进方向。在静态承载场景下，轮架的垂直支撑结构能够将设备的垂直载荷直接通过安装板传递到轮架两侧的支撑板，再通过轮轴传递到轮体最终到地面，整个传力路径没有多余的铰接结构，刚性更强，承载能力比同尺寸的万向脚轮高出30%左右，适合重载设备的固定方向移位需求。
