商用四门立式冷冻柜柜体结构设计

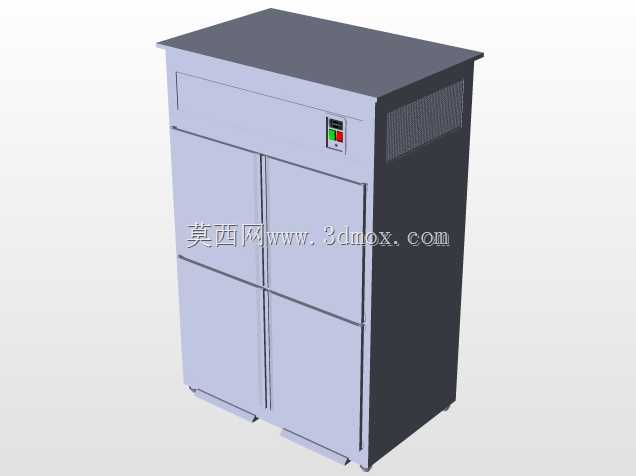

　　这款四门立式冷冻柜的三维结构设计，主要面向商超、餐饮后厨、社区生鲜门店的冷冻食材存储场景，日常可承载冻品肉类、水产、速冻面点等需要-18℃及以下低温存储的货品，是商用冷链终端最常见的存储类设备之一。从结构设计逻辑来看，整个柜体采用立式长方体布局，最大化利用垂直方向的门店空间，相比卧式冷柜能减少占地面积，同时四门分舱的设计可以让不同品类的冻品分区域存放，减少开门时的冷量流失，也能避免不同食材之间的串味问题。

　　设计过程中首先考虑的是柜体的保温层安装边界，外壳采用钣金折弯成型的一体式围板结构，边缘预留了聚氨酯发泡层的填充空间，发泡层厚度均匀控制在75mm，既保证保温性能达标，也不会过度压缩内部的有效存储容积。柜体的侧边做了折边包边处理，既可以提升钣金壳体的结构刚性，避免运输、安装过程中出现钣金变形，也能隐藏拼接焊缝，让柜体外观更整洁，同时折边结构还能作为门体密封条的贴合基准面，保证门体关闭后的密封性能，减少冷桥效应带来的能耗损失。

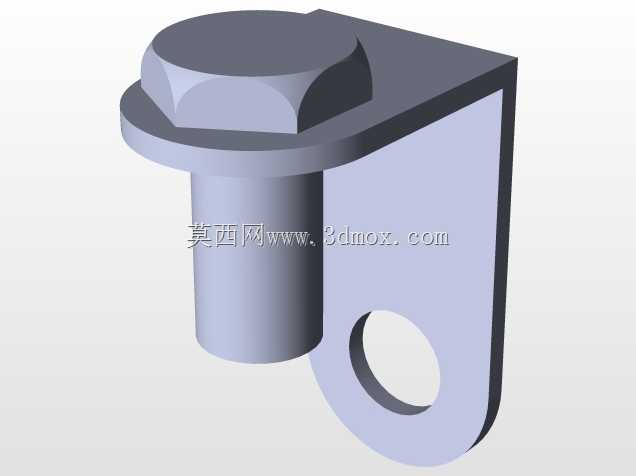

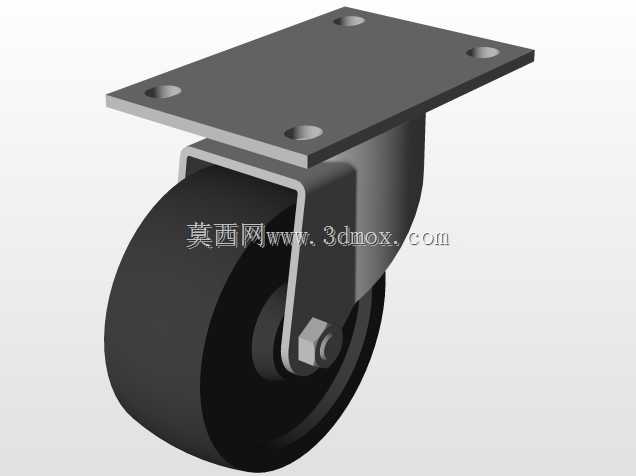

　　柜体顶部预留了压缩冷凝机组的安装位，底部设置了可调支撑脚的安装孔位，可以适配地面不平整的安装场景，保证柜体放置平稳，避免门体因为柜体倾斜出现密封不严的问题。四门的安装铰链位在前期建模时就做了位置公差预留，每个门体的铰链安装座都做了加强筋结构，因为商用场景下门体开关频率远高于家用冷柜，加强结构可以避免长期开关门导致的铰链位钣金开裂、门体下沉问题。

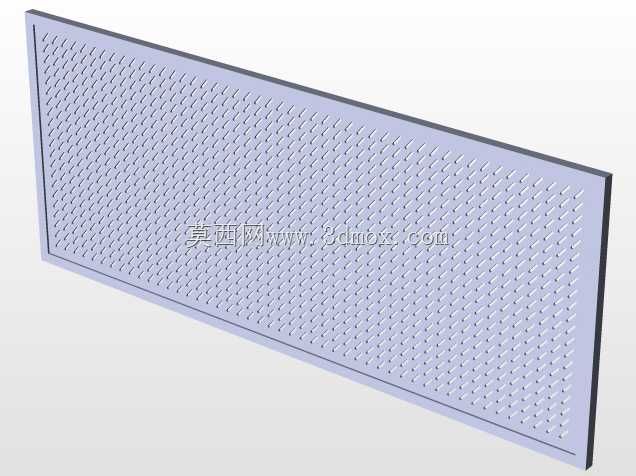

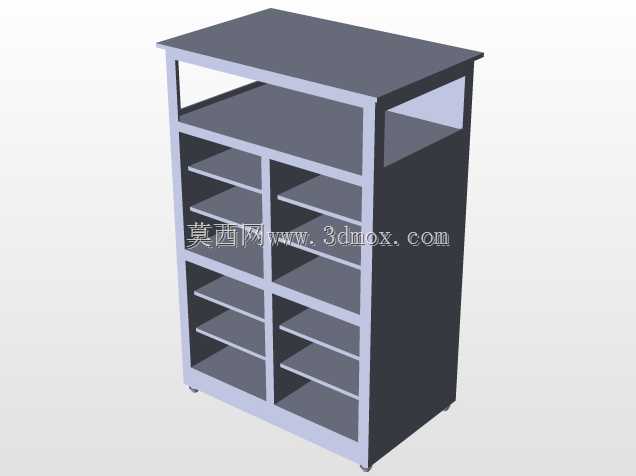

　　从安装尺寸边界来看，柜体整体宽度控制在1.2米区间，深度控制在0.7米，高度控制在1.95米，这个尺寸既可以保证单门的宽度符合人体工程学的开门操作习惯，也能适配大多数商用后厨、商超冷柜区的预留安装空间，不会出现尺寸过大无法进门、或者占用通道的问题。内部的层架支撑位做了等间距排布，用户可以根据存储货品的包装尺寸调整层架高度，适配不同规格的冻品存储需求。柜体后背板做了微凸的蒸发器管路容纳腔，既可以隐藏制冷管路，也能让冷风在柜内形成循环风道，保证柜内各个区域的温度均匀性，避免出现局部温度不够导致的食材变质问题。

　　建模过程中对各个钣金件的折弯系数、拼接公差都做了对应设置，所有的安装孔位都预留了装配间隙，方便生产过程中的组装调试，门体的磁吸条安装槽也做了标准化的尺寸设计，可以直接采购通用规格的冷柜密封条进行装配，降低后续的维护更换成本。
