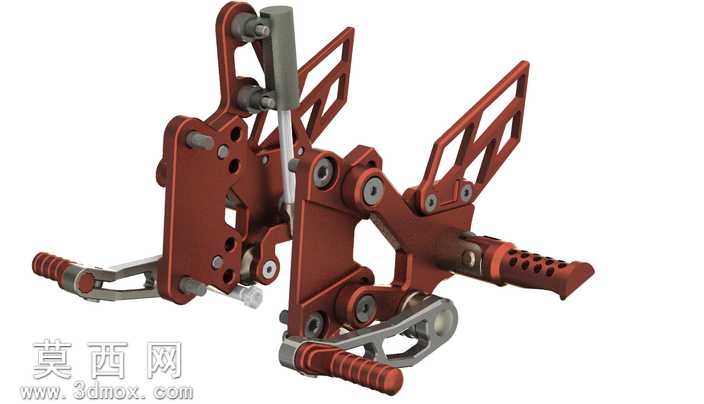

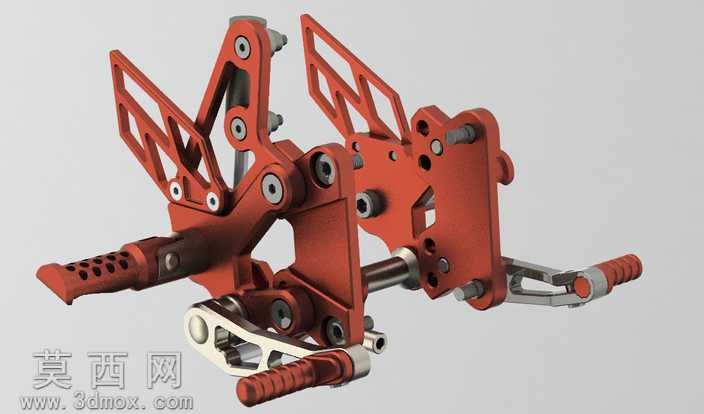

本田CBR250RR摩托车升高脚踏总成

本模型为适配本田CBR250RR车型的改装升高脚踏总成，采用三维参数化建模完成整体结构搭建，完整还原了竞技改装脚踏的全部机械细节。建模过程中以实车安装点位为基准，精准匹配原车车架的安装孔位坐标，确保各部件装配关系完全符合实车安装逻辑，无干涉错位问题。模型整体采用多实体建模方式拆分独立零件，涵盖脚踏主体支架、折叠脚踏杆、换挡连杆、刹车推杆、安装固定座、调节限位块等十余个独立构件，每个零件的倒角、开孔、铰接间隙都按照真实加工精度进行还原，铰接位置预留了合理的转动间隙，可模拟脚踏折叠、换挡踩踏、刹车压下的真实动作行程。材质渲染阶段针对不同部件做了区分处理：主体承重支架采用阳极氧化红铝材质表现，还原改装件常见的金属氧化质感，表面做了细微的磨砂颗粒处理避免塑料感；脚踏杆表面的防滑滚齿做了凹凸纹理建模，搭配橡胶防滑套的哑光质感；铰接位置的销轴、固定螺栓采用镀锌钢材质，还原金属紧固件的冷亮光泽；连杆类部件采用抛光铝合金材质，与主体支架形成质感层次区分。结构设计上参考了赛道改装的人机工程需求，脚踏位置相较原厂件做了升高后移处理，支架上预留了多档位调节孔位，可适配不同身高骑手的骑姿调整需求；脚踏杆采用折叠防摔结构，在车辆发生侧倾倾倒时可向内折叠避免脚踏断裂损伤车架；换挡与刹车连杆采用可调长度设计，可根据骑手操作习惯调整踏板自由行程，提升操控精准度。整体模型结构严谨，细节完整，既可以作为摩托车改装方案的效果展示参考，也可用于改装配件的结构设计验证、3D打印样件制作的数据源，还原了竞技改装脚踏兼顾强度、轻量化与操控实用性的设计特点。
