车床尾座三维结构设计模型

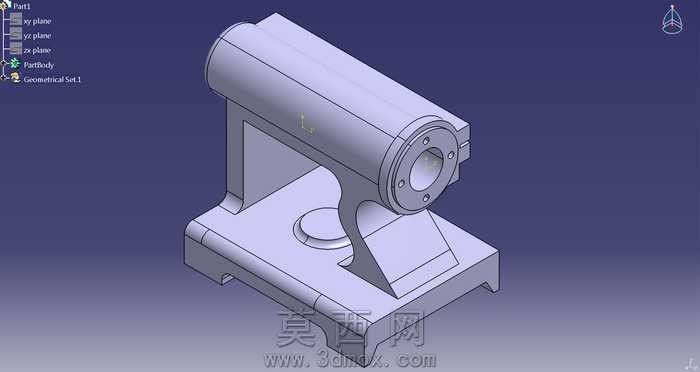

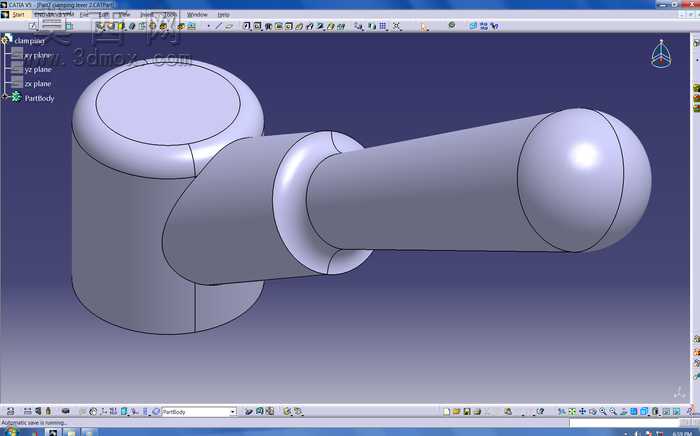

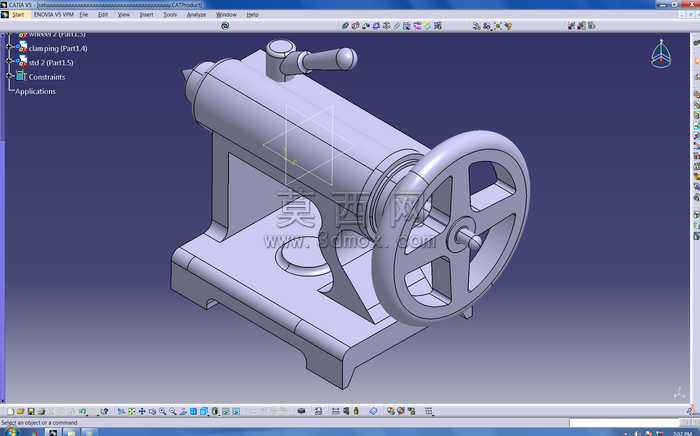

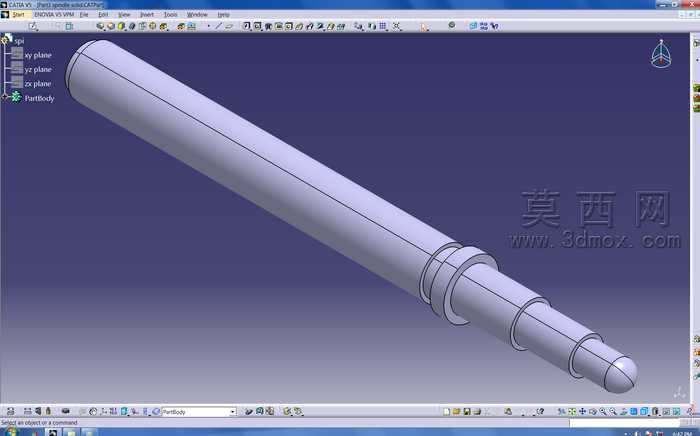

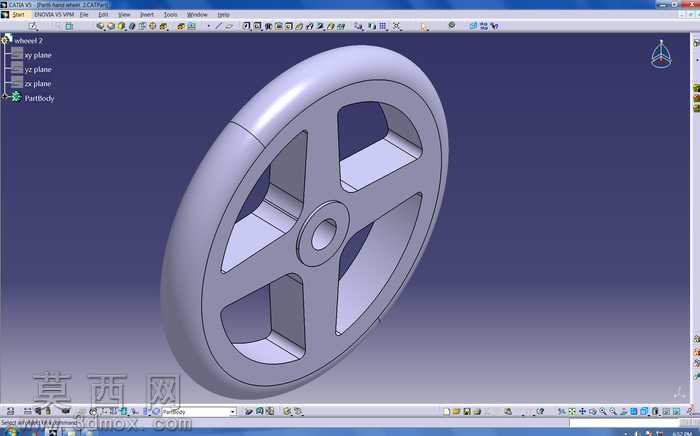

本模型为车床核心配套部件尾座的全参数化三维设计成果，完整还原了车床尾座的实际装配结构与功能形态。建模过程中严格遵循普通车床尾座的实际工程尺寸比例，对底座、套筒、手轮、锁紧机构、顶尖安装位等核心部件逐一进行特征建模，通过拉伸、旋转、扫描、倒角等基础建模命令完成各零件的实体构建，同时对装配间隙、运动行程进行了精准约束，确保模型可完整模拟尾座的实际进给、锁紧动作。模型渲染阶段采用金属哑光材质模拟铸铁机身的质感，对手轮操作面、套筒滑动面等运动部件赋予了差异化的金属材质表现，清晰区分不同功能区域的结构边界，整体视觉效果贴合工业设备的真实质感。结构设计上，底座采用带加强筋的一体式铸造结构，保证尾座安装后的刚性与稳定性，手轮通过丝杠传动结构带动套筒实现轴向进给，侧面设置的锁紧手柄可在套筒调整到位后完成位置锁定，顶尖安装位采用标准锥孔设计，可适配通用车床顶尖的安装需求，整体结构完全符合普通车床尾座的工程设计逻辑，可作为机床结构教学、设备改造设计、虚拟装配仿真的参考模型使用。建模过程中对各零件的配合公差进行了合理预留，既保证了装配结构的严谨性，也清晰展现了尾座内部的传动关系，没有冗余的结构特征，所有部件均可实现独立拆分与单独编辑，方便后续根据不同型号车床的参数需求进行尺寸调整与结构优化。
