带手动扳柄弹簧加载式安全阀结构设计

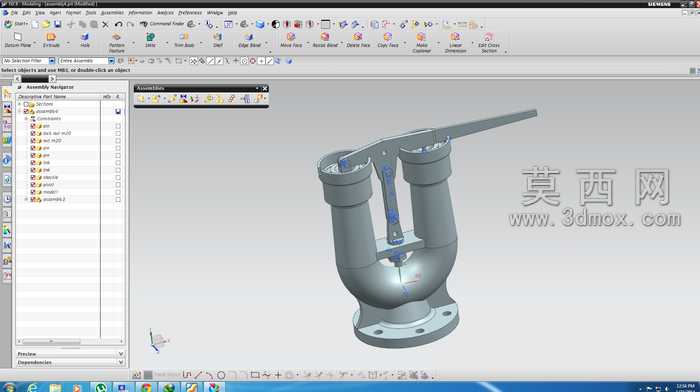

本作品为弹簧加载式安全阀的三维结构设计，采用NX软件完成全参数化建模，完整还原了该类压力泄放阀门的全部装配结构与零件细节。建模过程遵循机械设计的装配逻辑，从核心功能零件出发逐步搭建整体结构：首先完成阀体主体的建模，阀体采用Y型流道结构，底部设置标准法兰连接端面，法兰上的螺栓孔、密封面均按照通用阀门连接规范绘制参数化特征，保证接口尺寸的通用性；其次搭建弹簧加载的核心调压结构，包含阀瓣、阀杆、加载弹簧、弹簧座、调节螺母等零件，各零件间的配合间隙、装配定位关系均按照实际阀门的装配公差要求设置，还原弹簧预紧力调节的结构逻辑；之后完成顶部手动扳柄结构的建模，扳柄通过铰接结构与阀杆、阀体支架连接，还原手动泄压操作的运动轨迹，扳柄的握持结构、铰接销轴、限位结构均做了细节还原，保证手动操作结构的合理性。模型搭建过程中对所有零件赋予了贴合实际工业产品的材质属性：阀体、阀盖等承压铸件赋予铸钢材质，调整材质的粗糙度、金属反光度参数还原铸件的哑光金属质感；弹簧、阀杆、销轴等运动零件赋予合金钢材质，设置更高的反光度与更细腻的表面质感，体现加工件的表面精度；密封件部位赋予橡胶材质，调整漫反射参数还原非金属材质的视觉特征。完成装配后通过软件的装配干涉检查功能，逐一验证各运动零件在阀瓣升降、扳柄转动过程中不存在结构干涉，保证结构运动逻辑的合理性。该设计完整呈现了弹簧加载安全阀的工作原理：正常工况下弹簧预紧力将阀瓣压紧在阀座密封面上，实现管路密封；当管路内介质压力超过弹簧设定的开启压力时，介质推力克服弹簧预紧力推动阀瓣抬升，介质从阀体出口侧泄放，实现超压保护；顶部手动扳柄可在检修、手动泄压场景下强制抬起阀瓣，完成手动泄放操作。模型的所有特征均保留参数化编辑属性，可根据不同的压力等级、通径要求快速调整零件尺寸，适配不同工况的阀门设计需求，整体建模逻辑严谨，结构细节完整，可用于阀门结构原理演示、产品设计改型、工程教学参考等场景。
