自动有机玻璃折弯加工设备设计

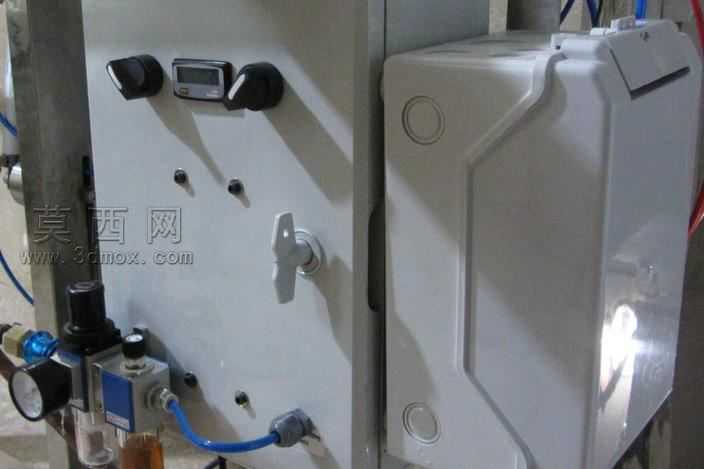

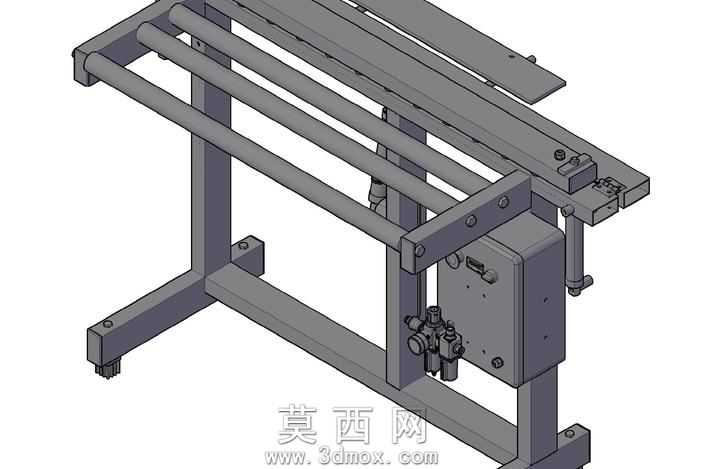

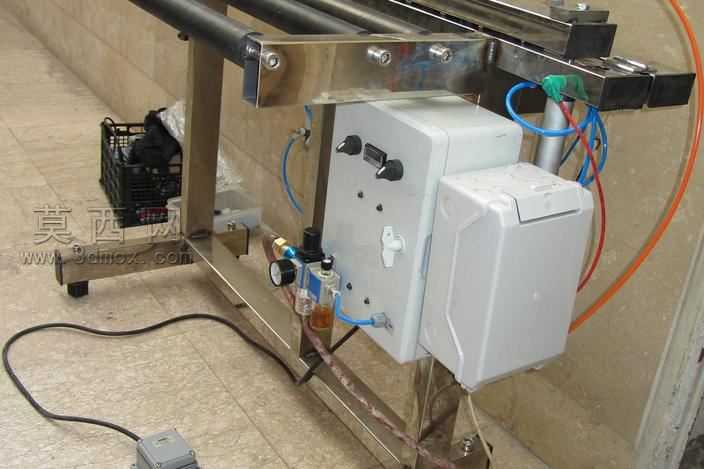

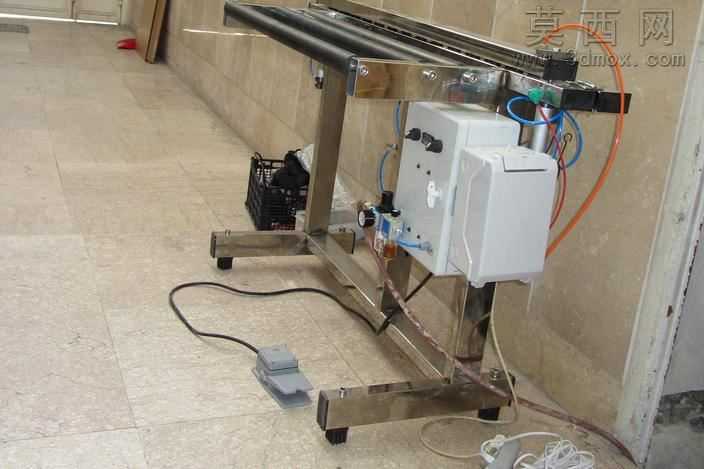

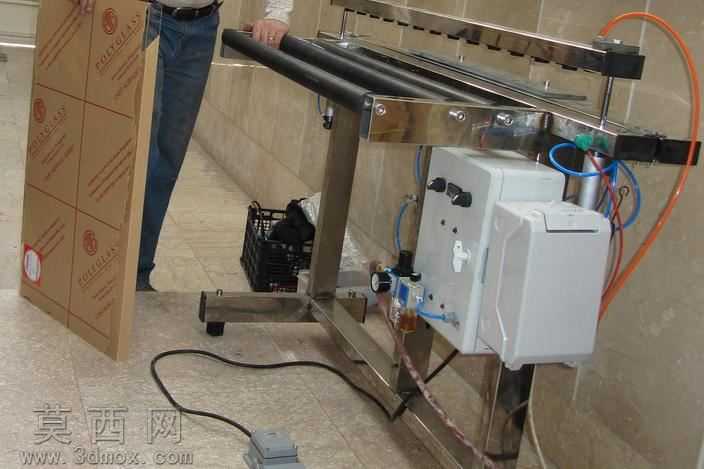

本模型为自动有机玻璃折弯加工设备，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循实际加工设备的尺寸比例与装配逻辑，对设备的每一处结构都进行了精细化还原。设备主体框架采用不锈钢方管焊接结构建模，赋予金属拉丝不锈钢材质，还原真实工业设备的金属质感与耐腐蚀特性，框架底部设置可调脚杯结构，可实现设备水平度的调节，适配不同平整度的车间地面。设备上部设置长条形输送辊组，辊筒采用硬质铝合金材质建模，表面做阳极氧化质感处理，可实现有机玻璃板材的平稳输送，辊组间距经过精准计算，避免板材输送过程中出现下垂偏移问题。设备中部集成加热与冲压折弯执行模块，建模时还原了气动管路的排布逻辑，不同功能的气路分别赋予蓝色、橙色的塑料气管材质，清晰区分气路走向，配套的气动电磁阀、调压阀等元件均按照工业标准件尺寸建模，还原真实元件的外观与安装位置。设备侧部安装电气控制箱，箱体采用冷轧钢板喷塑材质，表面做浅灰色哑光质感处理，箱体内预留PLC控制模块、接线端子排的安装空间，面板上设置操作按钮与状态指示灯，还原真实设备的操控交互逻辑。设备配套脚踏控制开关，采用工程塑料材质建模，通过线缆与控制箱连接，可实现操作人员手动触发加工动作，兼顾自动加工与手动操作的双重需求。设计过程中充分考虑有机玻璃材料的热弯加工特性，加热模块的位置、冲压折弯的行程参数都经过模拟验证，确保设备可实现亚克力板材的精准加热、冲压与折弯成型，既可以全自动完成连续板材的折弯加工，也可切换手动模式完成小批量特殊规格工件的加工，整体结构紧凑合理，各部件装配无干涉，模型可直接用于设备生产的图纸输出、加工工艺模拟以及操作培训演示，完整还原了有机玻璃热弯加工设备的工作原理与结构组成。
