冲孔冲压模具装配结构三维设计

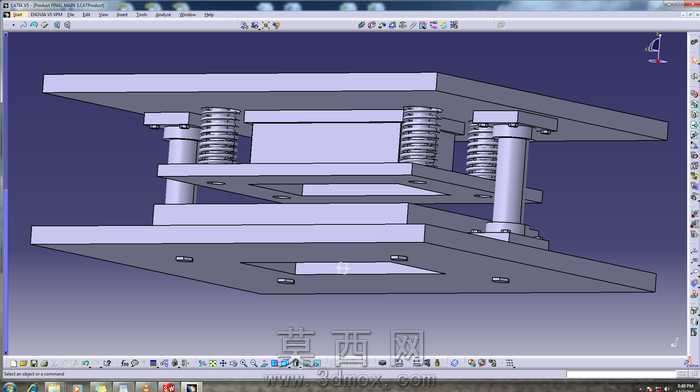

本作品为冲孔冲压模具的完整三维装配模型，依托三维建模软件完成全参数化设计，整体采用典型的冷冲模上下模架分层结构，建模过程严格遵循冲压模具设计规范，对各组成零件进行1:1等比例还原，确保装配后无干涉、运动逻辑符合实际生产工况。模型整体分为上模座、下模座、导柱导套导向组件、弹性卸料组件、凸模安装组件、凹模固定组件几大核心部分，上模座与下模座采用平板式结构设计，材质设定为标准模架常用的45号钢，渲染时赋予哑光金属质感，清晰展现模架的平整基准面特征。导向组件采用对称布置的四组导柱导套结构，导柱与下模座过盈配合装配，导套与上模座对应安装孔精准配合，建模时保留了导柱导套的配合公差间隙，还原滑动导向的真实运动关系，材质设定为耐磨轴承钢，表面做抛光质感处理，凸显导向件的高精度加工特性。弹性卸料部分采用均匀排布的矩形螺旋弹簧，建模时精准还原弹簧的节距、线径、自由高度与预压缩量参数，弹簧上下端分别与上模座垫板、卸料板贴合，渲染时赋予弹簧合金弹簧钢的金属光泽，清晰展现弹性元件的排布规律与支撑结构。凸模与凹模部分根据冲孔工艺需求设计对应刃口结构，建模时严格区分刃口工作段与安装固定段的尺寸差异，凸模通过固定板与上模座刚性连接，凹模镶嵌固定于下模座的凹模固定板内，刃口部分做高亮质感处理，突出模具的核心工作区域。整体装配过程采用自下而上的建模思路，先完成单个零件的参数化建模，再通过重合、同轴心、距离等标准装配约束完成总装，同时还原了模具开合过程的运动逻辑，可直观展示冲压作业时上模下行、弹簧压缩、凸模冲入凹模完成冲孔、上模回程时弹簧推动卸料板卸下料边的完整工作流程。模型各零件结构清晰，装配关系明确，可用于冲压模具结构教学、工艺方案验证以及同类型模具设计的参考借鉴，能够帮助使用者快速理解冲孔冲压模具的组成原理与装配逻辑。
