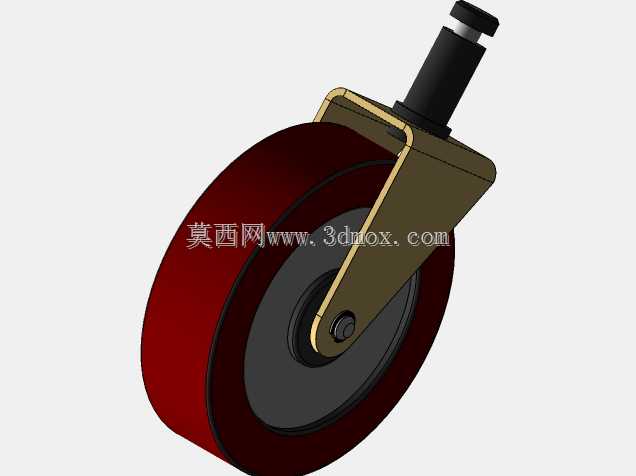

插杆式聚氨酯万向脚轮结构设计

　　这款插杆式万向脚轮的建模完全围绕工业场景的实际使用需求搭建，没有做多余的装饰性结构，所有特征都服务于承重、转向、安装这三个核心功能。从应用场景来看，这类脚轮多用于中型工业设备、车间周转推车、仪器仪表机架、商用展示柜体的底部移动支撑，适配需要频繁移位、同时要求转向灵活的工况，轮面采用聚氨酯材质的设计，既可以保证足够的承重能力，也能在环氧地坪、瓷砖、水泥地面等常见工业地面行走时减少噪音，避免刮伤地面涂层，相比普通尼龙轮，聚氨酯轮的抓地力更好，推行时的阻尼感更均匀，不会出现硬轮打滑、推拽卡顿的问题。

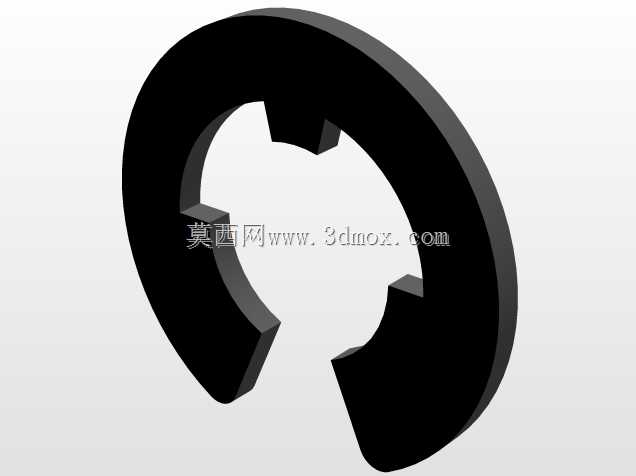

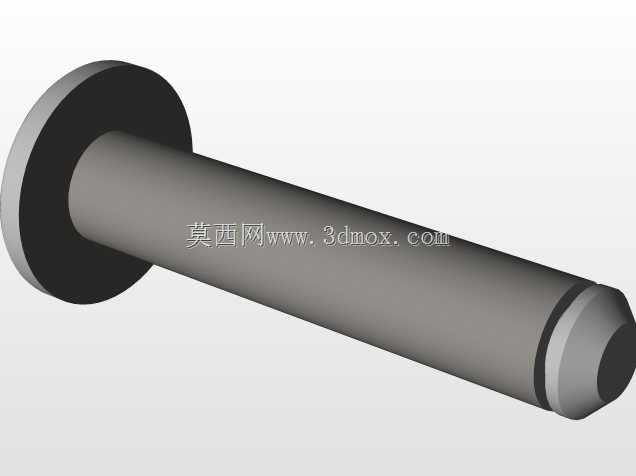

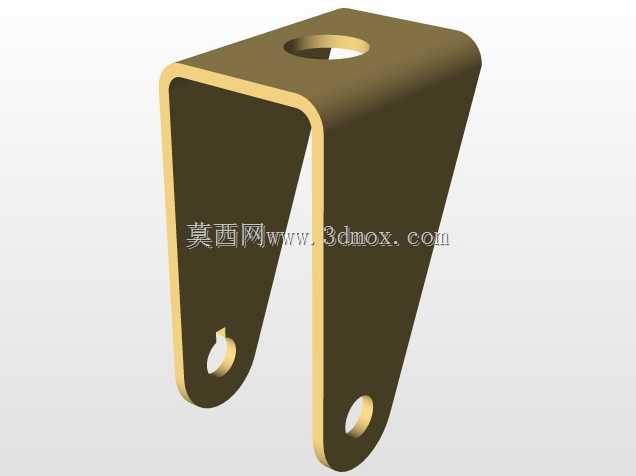

　　设计思路上，首先确定了插杆式安装的边界尺寸，插杆部分做了阶梯轴结构，顶部的卡簧槽用来适配安装套筒的弹性卡扣，安装时直接插入对应规格的套管即可完成固定，不需要额外拧装螺栓，能大幅提高产线装配的效率，插杆与支架的连接部分内置了推力轴承结构，保证360度水平转向时没有卡滞，即使在满载状态下，转向所需的推力也能控制在人力可轻松操作的范围内。轮架采用冲压成型的金属支架，折弯处做了加强筋结构，避免长期承重后支架出现张开变形的问题，轮轴部分采用螺栓加防松螺母的锁紧结构，轴与轮芯之间预留了衬套安装位，减少轮子转动时的金属磨损，延长整体使用寿命。

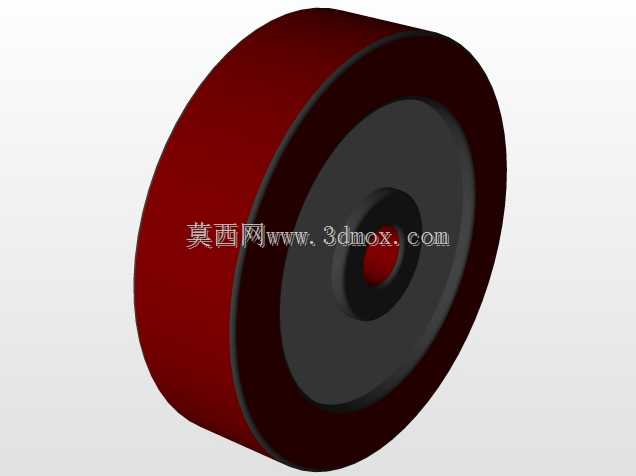

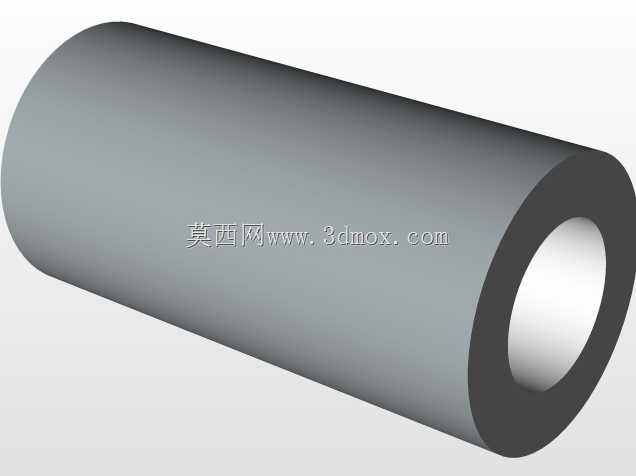

　　从安装边界来看，建模时严格控制了插杆直径、插杆有效安装长度、支架总高度、轮子直径与宽度的配合公差，轮面与支架内侧预留了足够的间隙，不会因为杂物卡入或者轮面轻微变形出现摩擦抱死的情况，轮子的回转半径也做了优化，在设备底部安装时不会和设备底架的型材、支腿结构发生运动干涉。实际选型时，这类脚轮的单轮承重可以覆盖100-300kg的区间，四个脚轮搭配使用时可以满足大部分中型设备的移动需求，转向支架的旋转间隙做了合理控制，既不会因为间隙过小出现转向卡涩，也不会因为间隙过大导致设备推行时出现晃动偏移。轮芯采用硬质工程塑料材质，和聚氨酯轮面做了包胶结合的结构建模，避免长期受力后轮面与轮芯脱层分离，整体结构没有冗余零件，拆解维护时只需要拆下轮轴螺母就可以更换轮子或者清理缠绕的杂物，日常维护成本极低，适合工业场景下的长期高频使用。
