塑料吹塑成型专用设备结构设计

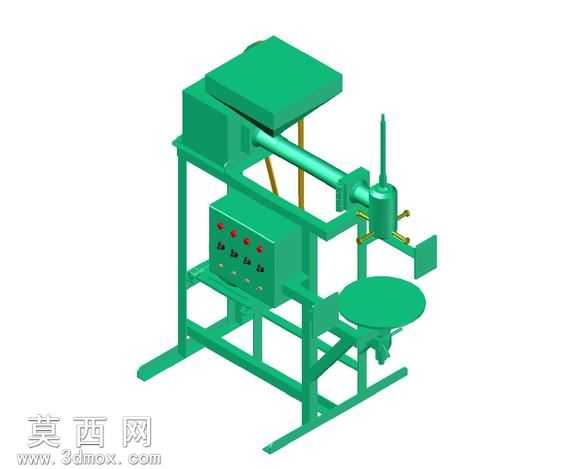

本模型为塑料吹塑成型专用生产设备的三维结构设计，整体采用立式框架式布局，在三维建模过程中严格按照实际工业生产设备的尺寸比例进行1:1还原，通过参数化建模方式逐一搭建各功能模块，确保各部件装配关系准确无干涉。模型主体机架采用方钢焊接框架结构建模，赋予哑光绿色金属漆材质，还原工业设备常用的防护漆面质感，机架底部设置延伸式支撑脚，保证设备整体运行的稳定性，建模时对框架的横梁、竖梁连接位置做了焊接节点的细节处理，提升结构真实感。设备上部设置合模加压模块，采用平板式压合结构建模，搭配垂直导向立柱，还原合模动作的运动路径，导向柱部位赋予金属镀铬材质，体现传动部件的耐磨属性。中部挤出吹塑工位设置水平布置的挤出料筒，搭配垂直向下的吹塑机头，机头周边设置多组调节手柄，建模时还原了手柄的防滑纹理细节，料筒与机架之间设置斜向支撑筋，强化结构承重表现，支撑筋赋予黄铜色金属材质，区分不同功能部件的材质差异。下部设置回转式工位工作台，采用圆形平板结构建模，可实现多工位旋转切换，工作台下方设置传动连接结构，还原工位切换的动力传递路径。设备侧部集成电气控制箱，建模时逐一还原箱面上的按钮、指示灯、开关等元件，不同功能的按钮赋予红、绿等差异化材质，清晰区分操作功能，控制箱与机架采用螺栓连接结构，还原实际装配的固定方式。整体建模过程中对各运动部件的活动范围做了限位结构设计，确保设备动作逻辑符合实际生产需求，渲染时采用均匀的工业场景布光，清晰展现各部件的结构层次与材质差异，完整呈现塑料吹塑设备从挤出、合模到吹塑成型的全流程结构布局，可作为塑机设备设计、教学演示的三维参考模型。
