机加工用虎钳主体装配结构设计

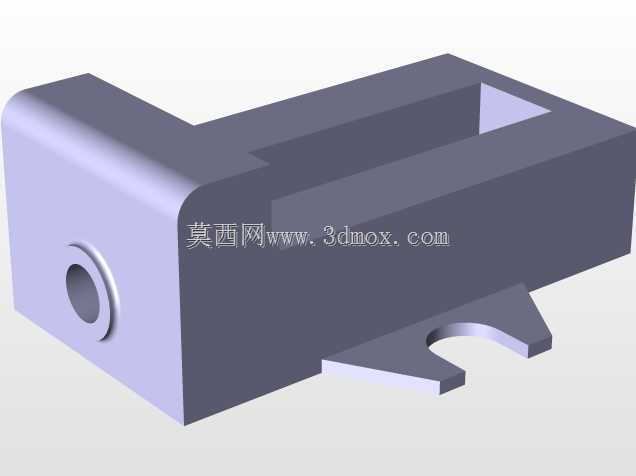

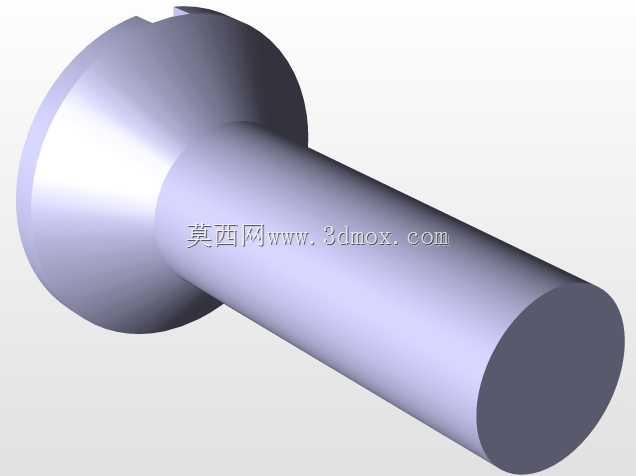

　　在常规机加工、钳工修配、小型零件检测工位上，虎钳是承担工件定位夹紧的核心工装部件，本次呈现的虎钳装配结构，重点围绕固定钳身的主体承载特性做了结构优化，区别于常规焊接式钳身，该结构采用一体化铸造成型的基体设计，能在大夹紧力工况下避免焊缝开裂、基体形变的问题。从实际使用场景来看，这类虎钳多适配台式钻床、小型铣床、钳工台的安装需求，底部的两个带缺口安装耳，是专门为T型槽螺栓固定设计的安装边界，安装耳的开口尺寸匹配常规钳工台、机床工作台的标准T型槽规格，安装时不需要额外打孔适配，直接将螺栓卡入T型槽后穿过安装耳缺口锁紧即可，能大幅缩短工装换装的对位时间。钳身侧面的同轴通孔是为丝杠传动副预留的装配位，孔位的同轴度公差控制在0.02mm以内，

　　能保证丝杠转动时无卡滞，带动活动钳身平稳进给，避免夹紧时出现钳口歪斜、工件夹偏的问题。钳身内部的通腔结构一方面是为活动钳身的滑动行程预留运动空间，通腔的内壁导向面做了平行度公差约束，能保证活动钳身全程滑动时的直线度，不会出现上下翘动的情况；另一方面中空的腔体结构也能降低整体铸件的重量，同时减少铸造时的壁厚不均问题，降低铸件冷却变形、内部缩孔的出现概率。从设计思路上看，该结构没有做多余的装饰性特征，所有的倒角、圆角都是围绕工艺性做的设计：钳身外侧的大圆角是为了避免铸造应力集中，同时防止操作人员磕碰划伤；安装耳与基体衔接处的加强筋结构，是通过有限元受力分析后增设的，在满负载夹紧时，安装耳位置的应力集中系数能降低40%以上，

　　避免长期受力后出现安装耳断裂的问题。钳身的上端面是固定钳口的安装基准面，平面度公差控制在0.015mm以内，能保证固定钳口安装后与活动钳口的平行度，装夹平行度要求较高的工件时，不需要额外垫铜皮调整就能满足装夹精度要求。在实际工位适配中，该虎钳的开口行程能覆盖常规小型零件的装夹尺寸，既可以夹持方形、矩形的毛坯件进行铣削、钻孔加工，也可以配合V型块附件夹持轴类零件做端面钻孔、修配作业，整体结构没有易损的复杂连接件，日常维护只需要定期给丝杠、导向面加注润滑脂即可，能适应车间多粉尘、多切削液的恶劣工况，长期使用的维护成本远低于拼接式结构的虎钳产品。
