机加工固定式台虎钳结构三维设计

　　这款虎钳的结构设计完全围绕机加工、钳工装配场景的实际装夹需求展开，没有冗余的装饰性结构，所有几何特征都服务于装夹稳定性与操作便捷性。从实际应用场景来看，这类虎钳多安装在钳工台、铣床工作台面，承担小型工件的锯削、锉削、钻孔、攻丝、零件修配、小批量零件铣削定位等装夹工作，是车间工位、实训场地、维修站点最基础也最核心的工装器具。

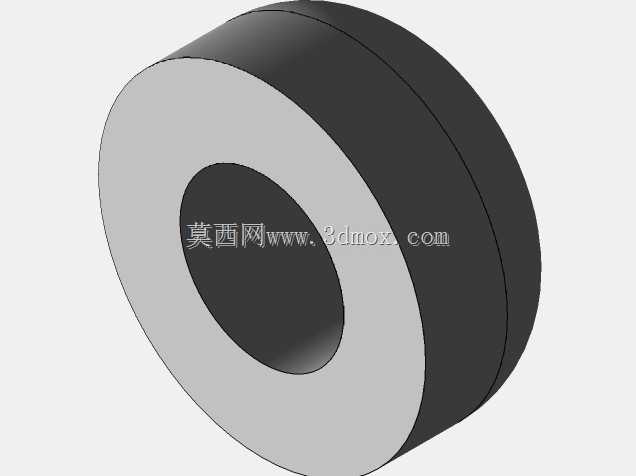

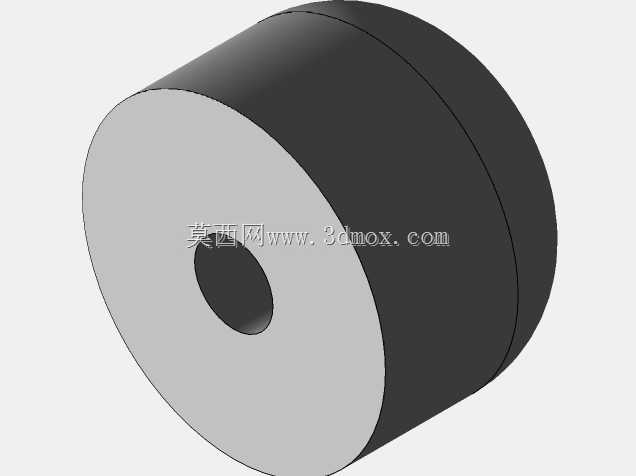

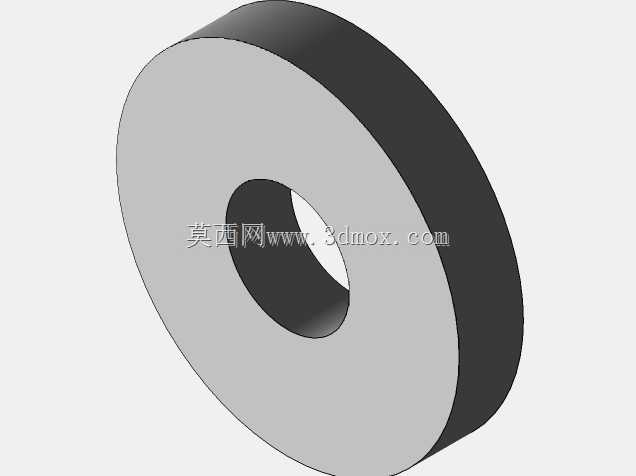

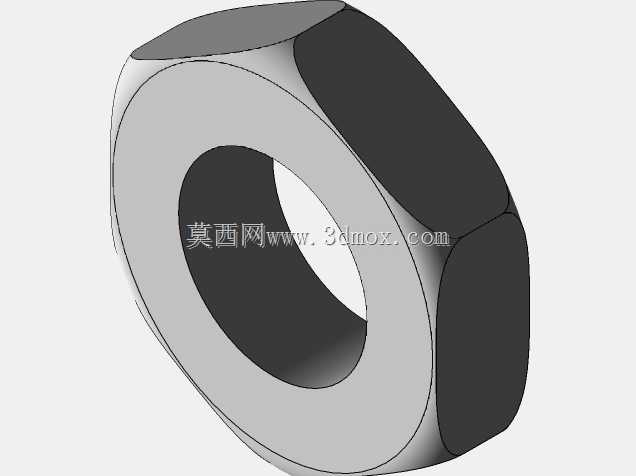

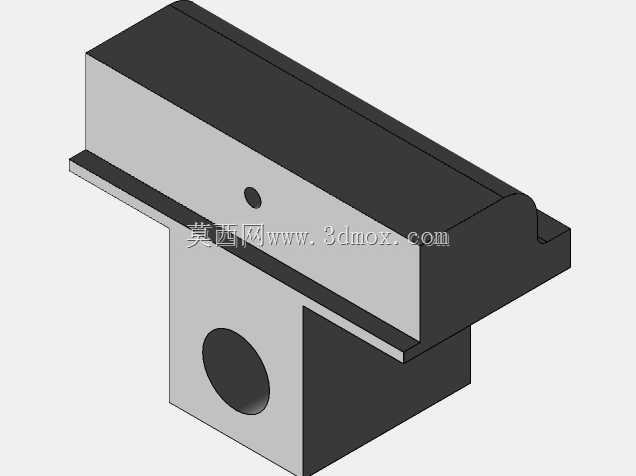

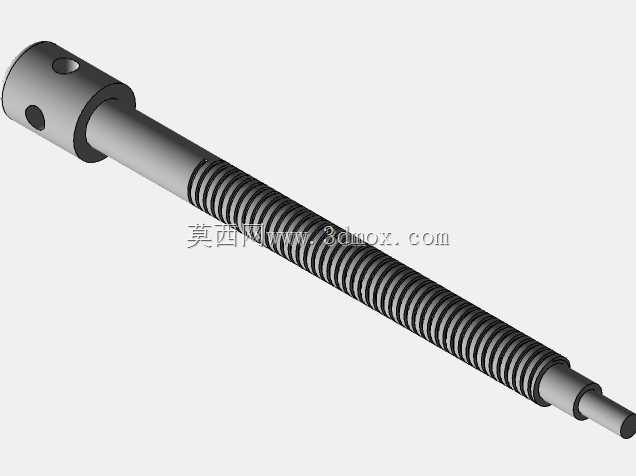

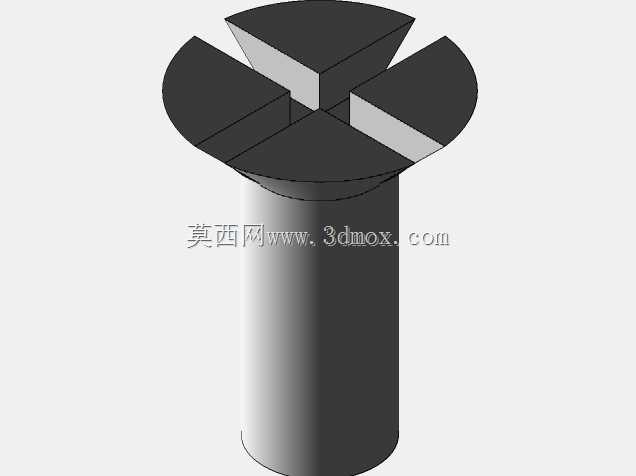

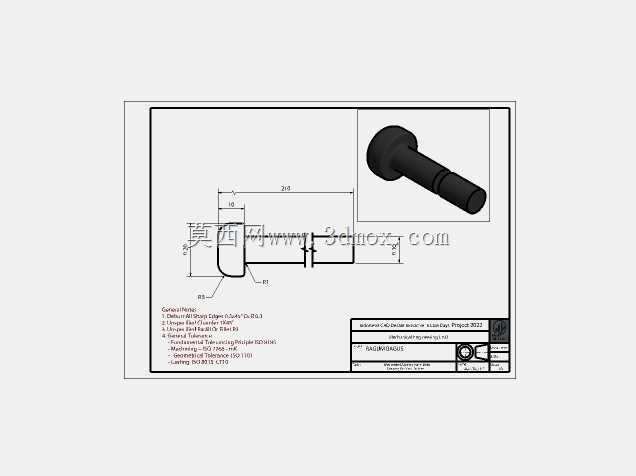

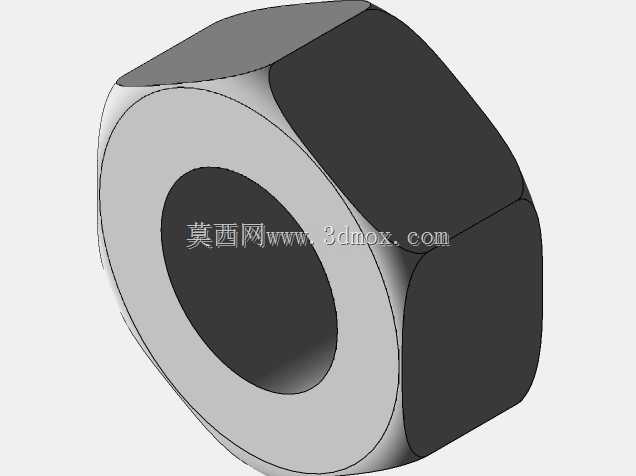

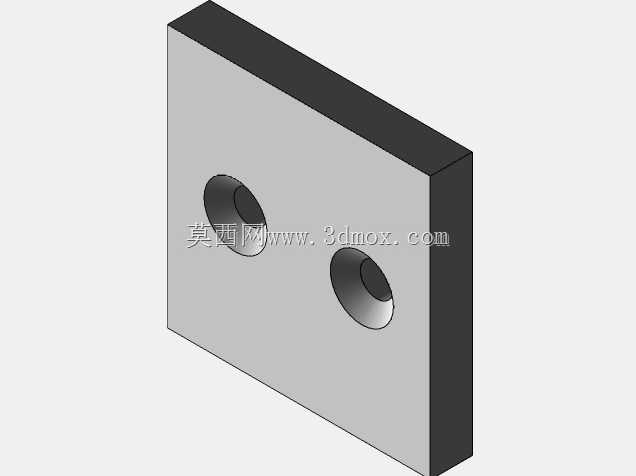

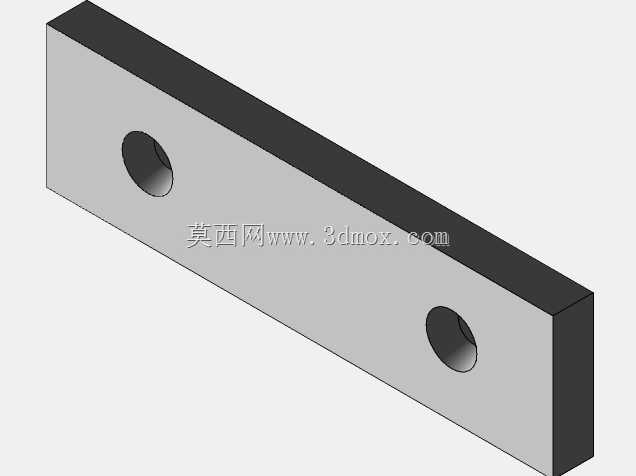

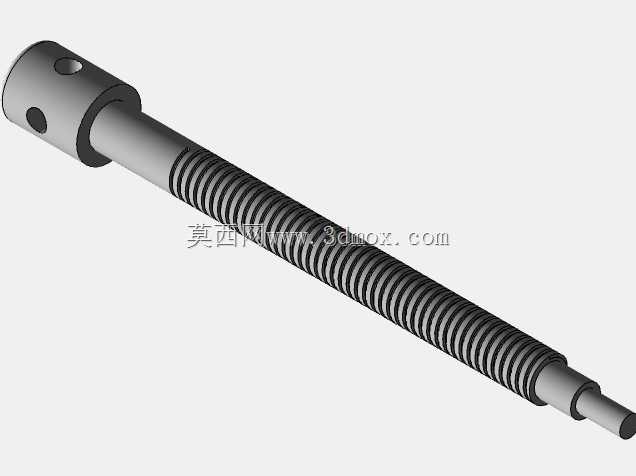

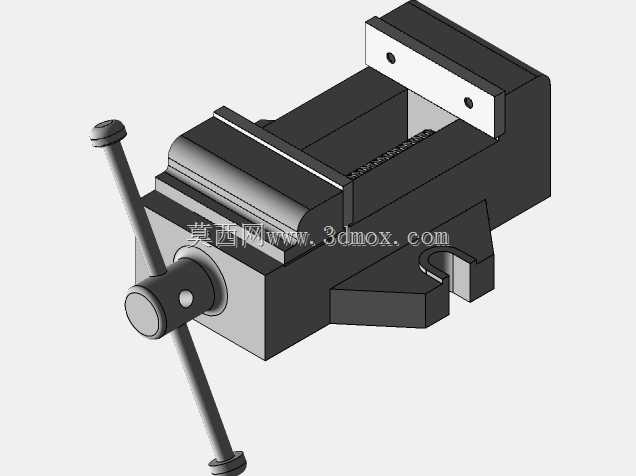

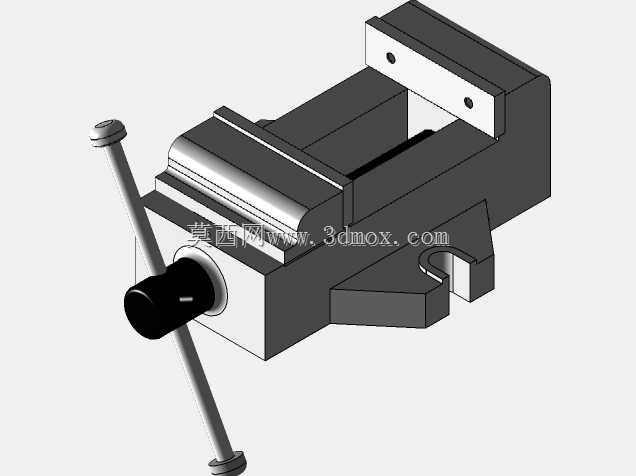

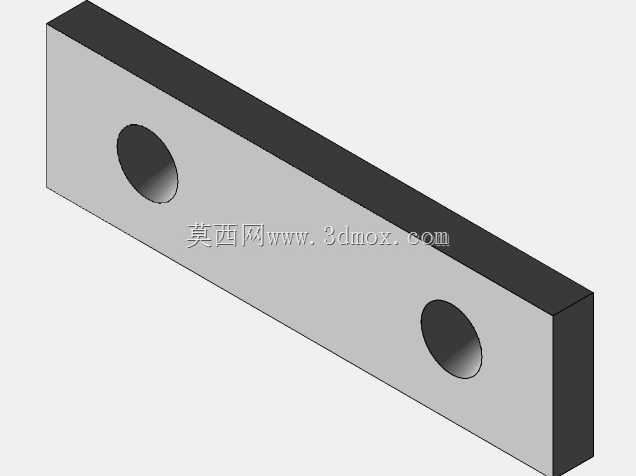

　　从功能特性上看，该结构采用固定底座搭配活动钳身的经典布局，钳口位置设计了可更换的淬硬钳口板，通过沉头螺钉固定在钳身与活动座上，钳口板表面加工有交叉防滑齿纹，能够在夹紧时提供足够的摩擦力，避免工件受切削力时发生滑移，当钳口齿纹磨损后可单独更换钳口板，无需整体报废钳体，大幅降低长期使用的维护成本。传动部分采用丝杠副结构，丝杠与活动钳身通过螺母座连接，转动端部的摇杆即可带动活动钳身沿导轨方向做直线往复运动，实现钳口的开合调整，摇杆的长度经过力矩匹配，操作人员施加较小的手部力量即可在钳口处产生足够的夹紧力，适配不同厚度工件的装夹需求，丝杠端部设计了限位结构，可避免活动钳身开合超程脱落。

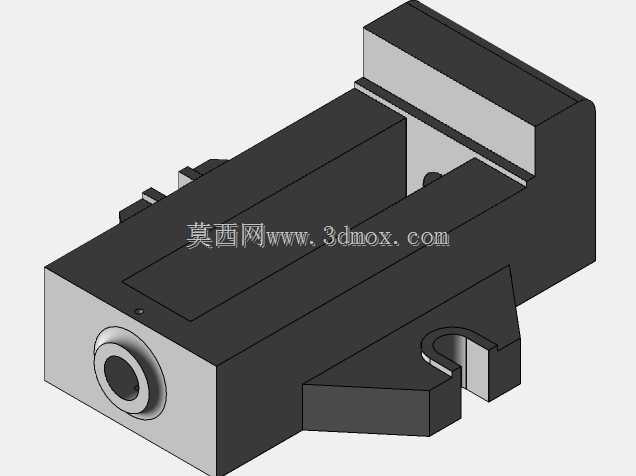

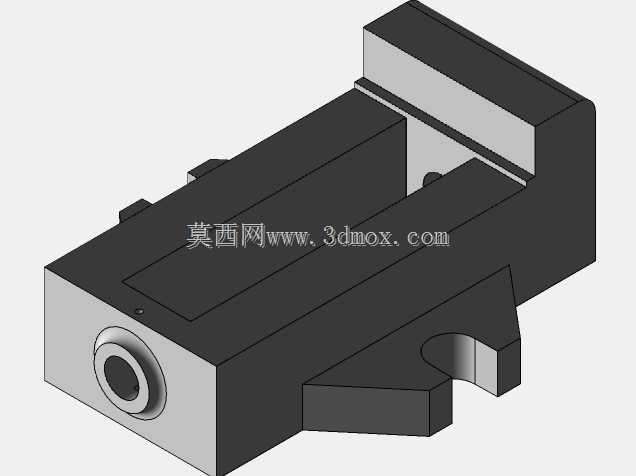

　　设计思路上，整体结构优先保障钳体的刚性，固定钳身与底座采用一体化的铸铁结构构型，导轨面为矩形滑动配合结构，配合间隙经过合理设定，既保证活动钳身滑动顺畅无卡滞，又能控制夹紧时的钳口上翘量，避免装夹工件时出现角度偏差。底座部分预留了螺栓安装孔位，可通过T型螺栓或者内六角螺栓将虎钳整体固定在工作台面上，安装边界需匹配工作台的T型槽间距，固定后钳身不会在重载装夹或切削冲击下发生位移。外形尺寸方面，该款虎钳的钳口宽度适配常规中小型零件装夹需求，最大开合行程覆盖常见小型五金件、机械加工零件的厚度范围，整体高度控制在合理区间，安装后钳口工作面与工作台面的高度差符合钳工操作的人体工学要求，操作人员长时间进行锉削、装配作业时不会产生过度的肢体疲劳。

　　从结构细节来看，活动钳身与固定钳身的导轨配合面设计了储油凹槽，可留存润滑脂降低滑动摩擦阻力，延长导轨副的使用寿命；摇杆端部设计了防滑的滚花结构，手部施力时不会打滑；钳体的所有棱角位置都做了倒角处理，避免安装、操作过程中划伤操作人员。整个模型的结构完全还原了实际工业级虎钳的装配关系，各零件之间的配合公差、运动行程都符合实际工装的设计规范，没有出现结构干涉、运动卡滞的设计问题，能够直接用于工装结构参考、教学演示、虚拟装配场景搭建等用途。
