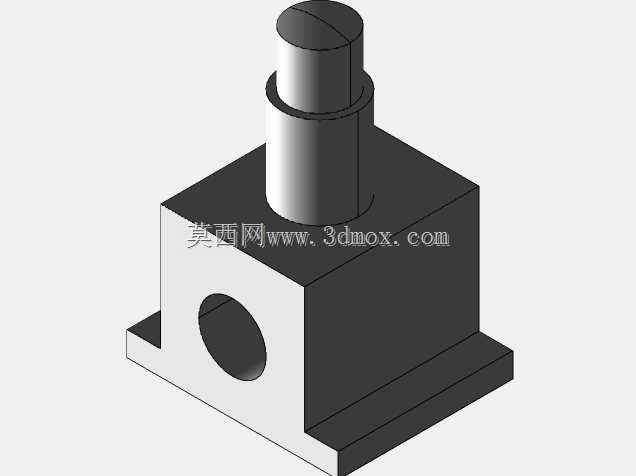

机加工用可旋转式精密手动夹紧虎钳结构

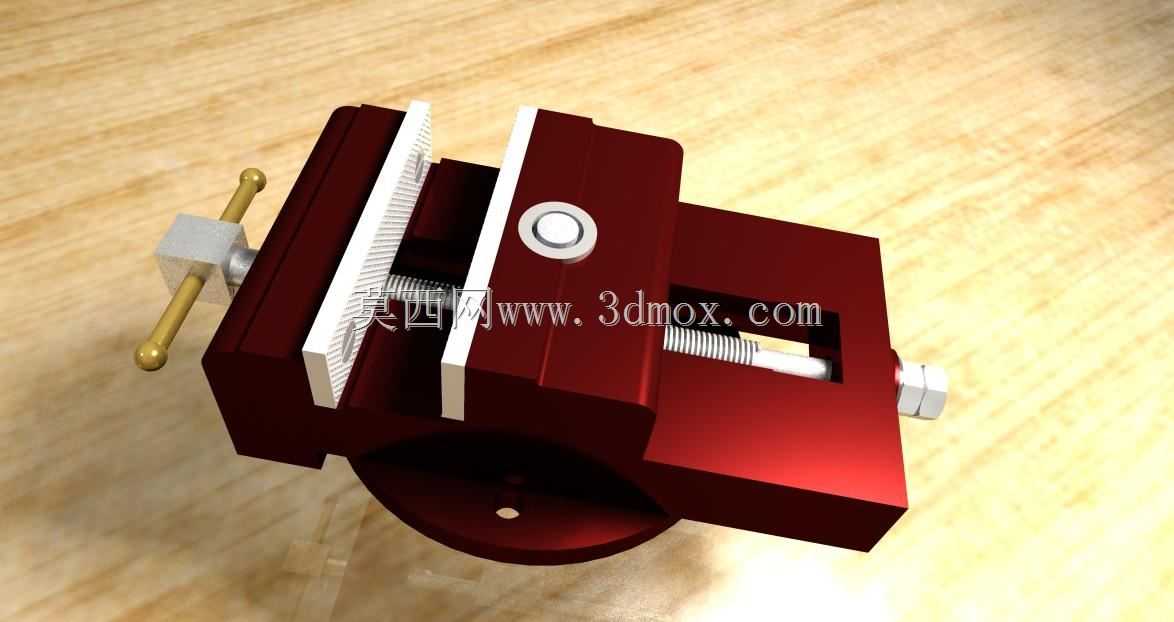

　　这款手动虎钳的结构设计完全围绕机加工工位的实际装夹需求展开，日常可直接安装在钻床、铣床、钳工台的工作台面上，承担小型金属、非金属工件的夹持固定作业，也可作为划线、工件修配工位的定位工装使用。从结构功能来看，固定钳身与活动钳身的配合面做了精密的导向限位设计，活动钳身沿钳身导轨滑动时无多余窜动，保证夹持过程中钳口的平行度偏差控制在装夹允许范围内；钳口表面加工有细密的防滑齿纹，针对毛坯件、粗加工件可提供足够的夹持摩擦力，避免加工过程中工件移位，若需夹持精加工表面，也可在钳口处加装软质护垫，防止夹伤工件已加工面。传动部分采用梯形丝杠副结构，相比普通三角螺纹，梯形螺纹的传动效率更适配手动夹紧的施力特性，同时具备一定的自锁性能，

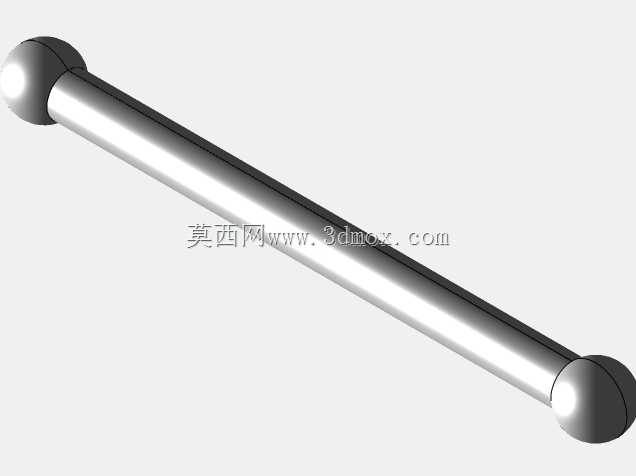

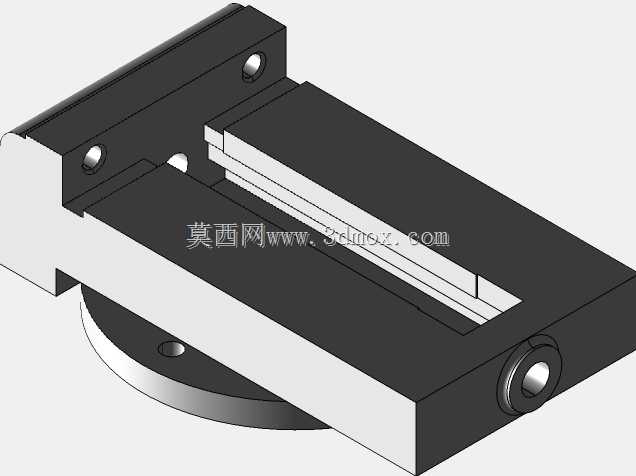

　　夹紧后不会因加工过程中的振动出现松脱问题，丝杠端部的T型摇柄做了球头处理，手动操作时握持施力更顺畅，无需额外加力杆即可满足常规中小型工件的夹紧力需求。底部的旋转底座是该结构的实用设计点，底座与钳身通过中心转轴连接，周边设置锁紧结构，松开锁紧件时钳身可沿水平方向360度旋转，方便调整工件的加工角度，调整到位后锁紧即可固定位置，无需重新拆装虎钳或挪动工件，能有效减少工位调整的辅助时间。设计过程中对安装边界做了明确考量，底座的安装孔位间距适配常规钳工台、机床工作台的T型槽尺寸，安装时可直接通过T型螺栓完成固定，无需额外加工转接板；整体闭合状态下的外形尺寸适配小型工位的安装空间，最大开口距离可覆盖常规小型零件的装夹尺寸范围，

　　钳身高度设置兼顾了操作时的视线高度与加工时的刀具避让需求，不会因钳身过高导致刀具行程不足，也不会因过低导致操作时手腕过度弯折。从结构细节来看，钳身主体采用整体式结构设计，相比拼接式结构具备更好的刚性，夹紧受力时不会出现钳身张开变形的问题，各活动配合面均预留了润滑脂加注空间，长期使用时可定期加注润滑脂，减少传动副与导向面的磨损，延长工装的使用寿命。
