平面四杆连杆传动机构结构设计

　　这套平面四杆连杆结构，是机械传动领域应用极广的基础运动转换单元，日常在轻工包装设备的送料工位、农用机械的播撒调节机构、自动化产线的工件抬升模组、甚至家用五金的折叠支撑结构中，都能见到它的衍生变体。它的核心作用是通过四个铰接构件的约束配合，将输入的连续回转运动，转换为指定轨迹的往复摆动或是定行程直线运动，相比齿轮、凸轮等传动形式，它的加工门槛更低，铰接副的承载冗余量更大，在低速重载、对传动精度要求不是极端严苛的工况下，维护成本远低于其他传动结构。

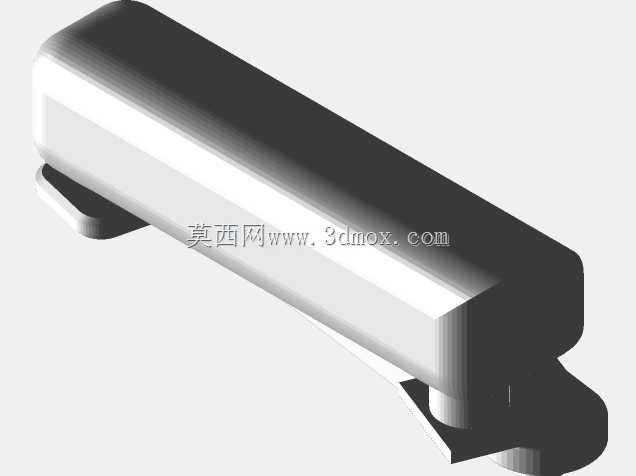

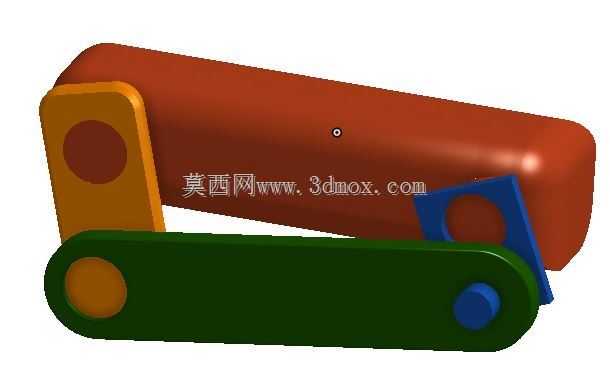

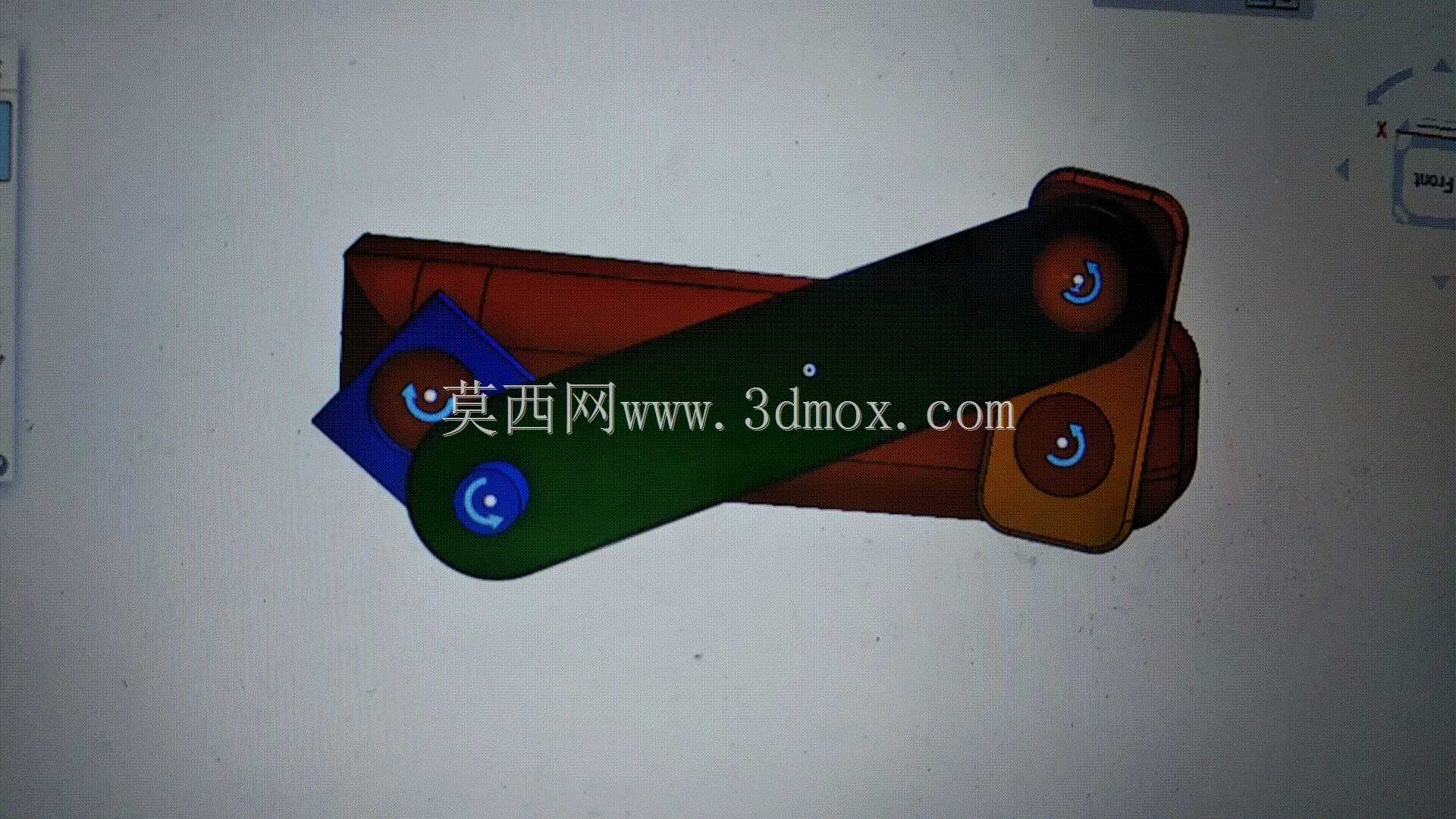

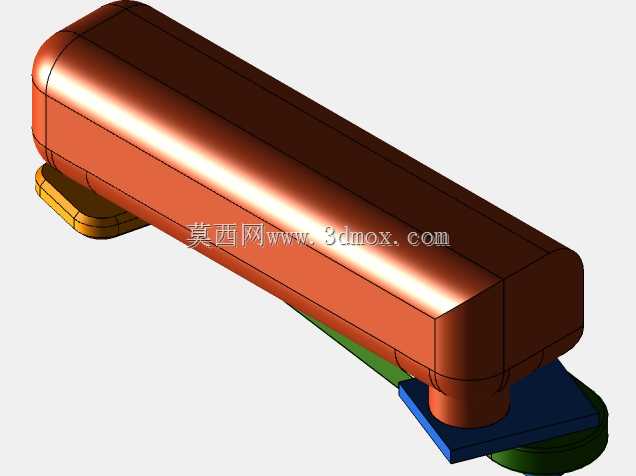

　　从设计逻辑来看，这套结构的四个构件分别对应机架、主动曲柄、从动摆杆、中间连杆，所有铰接孔的同轴度公差控制在IT7级，避免装配后出现运动卡滞；各杆的长度比例经过反复校核，确保主动杆整周回转时不存在死点卡滞区间，同时连杆端的运动轨迹完全匹配预设的作业路径，不会出现过位冲击。构件的铰接端都做了加厚凸台设计，销轴穿过的位置预留了润滑脂注油通道，长期运行时可以定期补脂降低铰接面的磨损，延长整套机构的无故障运行周期。

　　安装边界上，整套机构的固定机架预留了两个沉头安装孔，孔位间距适配常规的型材安装基准，不需要额外做转接板就能直接固定在设备的安装面板上；主动杆的输入端做了D型轴孔设计，可以直接匹配标准减速电机的输出轴，不需要额外加工联轴器转接；从动端的连杆末端预留了外螺纹连接柱，可以直接加装执行端的工装夹具，比如推料头、压合头、定位挡块等，适配不同的作业需求。各构件的棱边都做了R2的圆角倒钝处理，避免安装调试过程中划伤操作人员，运动过程中所有构件的外轮廓都不会超出安装基准面的投影范围，不会和周边的设备构件产生运动干涉，在紧凑安装空间内也能完成布置。

　　实际选型应用时，只需要根据需要的输出行程、摆动角度调整各杆的长度比例，就能快速衍生出适配不同工况的变体结构，不需要重新做整体的传动逻辑设计，是机械结构设计中复用率极高的基础传动单元。
