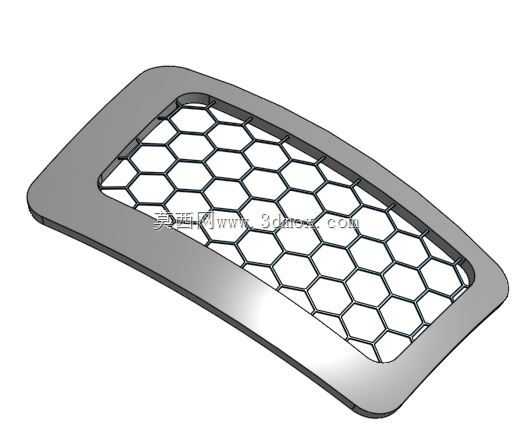

六边形网孔弧形边框烤架结构设计

　　该烤架结构主要面向商用烧烤设备、户外便携烤具、嵌入式厨电配套场景设计，核心承担食材承托、热量均匀传导、防食材掉落的实际功能，同时兼顾长期高温工况下的结构抗形变能力与日常清洁的便利性。从实际使用场景出发，设计阶段优先考虑了高温环境下的结构稳定性，整体采用带弧度的一体化边框设计，边框做了等宽加厚处理，边缘做了圆滑过渡，既可以避免安装使用过程中划伤操作人员，也能在嵌入对应烤炉腔体时，依靠边框的弧度与腔体安装位形成贴合限位，无需额外设置复杂的固定结构即可完成快速装配，适配多数常规尺寸的嵌入式烤腔、便携烤炉的安装边界，安装时仅需将边框搭放在腔体预设的支撑台阶上即可完成定位，拆装清理时可直接取出，无需拆卸额外紧固件。

　　网孔部分采用正六边形排布结构，相比传统方形网孔，六边形的蜂窝结构在同等板材厚度下具备更高的结构强度，能够承受更大的食材重量负载，同时网孔的等距排布可以保证下方热源的热量均匀穿过网面，避免局部热量集中导致的食材烤焦问题，网孔的尺寸经过反复校核，既可以保证小块食材不会从网孔掉落，也能让烧烤过程中产生的油脂顺利滴落至下方接油结构，减少油脂在网面堆积产生的油烟。边框的弧度设计并非单纯的造型考量，实际是匹配对应烤炉腔体的弧形开口做的适配设计，安装后边框与腔体表面齐平，不会出现凸起或凹陷的缝隙，避免食物残渣、油污卡入缝隙造成清洁死角。网面与边框采用一体化折弯衔接结构，没有额外的焊接点位，从根源上避免了高温环境下焊接位置易氧化脱落的问题，

　　整体结构无多余的突出结构，日常使用后可以直接放入水槽冲洗，无清洁死角。结构设计阶段还做了热形变余量预留，网面的六边形网格在高温膨胀时会向网孔间隙释放形变应力，不会出现整体拱起、边框变形的问题，长期反复冷热交替使用也能保持网面平整。边框的厚度经过测算，既保证了足够的结构强度，不会在承托较重食材时出现弯折，也控制了整体重量，方便日常取放操作。网面的平整度公差控制在合理范围内，保证食材放置时不会出现倾斜滑落的问题，边缘的圆滑处理也避免了拿取时被锋利边缘划伤的风险，适配餐饮门店、户外露营、家庭厨房等多场景的使用需求，可直接作为成品烤架的结构参考，也可根据不同烤炉的安装尺寸调整边框弧度与整体长宽参数，快速衍生出适配不同型号设备的烤架结构。
