层叠式精密压合成型工装结构

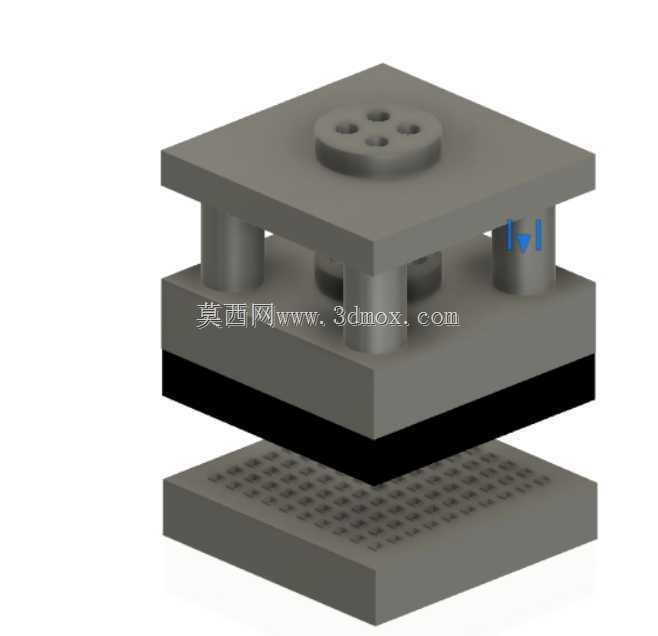

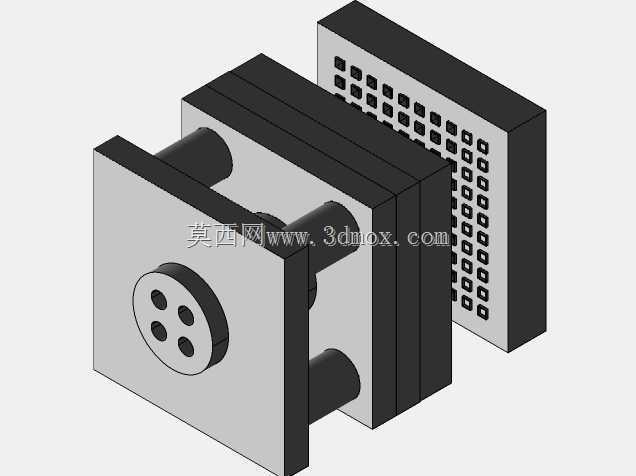

　　这套层叠排布的压合成型工装，在小尺寸五金件、橡塑薄片、复合板材的小批量压型工位里十分常见，整体采用上下分层的导向合模架构，最底部为带密集网格纹理的承托工作台面，台面上方依次排布下模固定座、弹性承压垫、中间活动模架、上模安装板与顶部驱动连接座，四根导向立柱沿模架四角垂直布设，合模过程中活动板沿立柱做直线往复运动，完全规避合模错位、偏载啃模的问题。

　　从现场使用逻辑来看，这类工装不需要搭配大吨位冲压设备，多数场景下直接安装在小型手动压台、气动压床或者短行程液压机的工作端面即可投产，底部承托板的网格纹理一方面是为了增大工件与模面的摩擦力，避免压合过程中坯料滑移走位，另一方面也能在压型完成后快速排出模面残留的碎屑、余料，不用频繁停机清理模腔。中间夹装的黑色弹性承压层是整套结构的缓冲核心，当上下模快速闭合时，垫层可以吸收瞬时冲击载荷，让作用在工件表面的压合力均匀扩散，既不会因为局部压力过大压伤薄壁工件，也能补偿不同批次坯料的厚度公差，哪怕来料厚度存在零点几毫米的偏差，也能保证整批次工件压型深度一致。

　　顶部上模座中心预留了带四个安装孔的法兰连接位，现场装配时可以直接和压床的输出活塞杆、压头法兰做锁固，孔位采用圆周均布设计，拆装换模时不需要反复找正对位，普通装配技工十分钟内就能完成整套模架的更换。模架侧边预留的蓝色油路/气路接口，可以按需接入微型气缸或者液压阻尼件，用来实现顶料、退模的辅助动作，压型完成后上模抬起时，内置的顶出结构可以自动把成型工件从模腔里托出，不用操作人员手动抠取工件，大幅降低连续作业的操作强度。

　　设计这套结构的时候，所有板件都采用等厚矩形钢板加工，外形规整没有突兀外伸结构，安装时只需要保证底部承托板和压床工作台面的平行度在0.1毫米以内即可，四角导向立柱的配合间隙控制在0.05到0.08毫米区间，既保证滑动顺畅无卡滞，又不会因为间隙过大出现合模偏移。整体模架的闭合高度、开模行程都可以根据待加工工件的厚度灵活调整，导向立柱的有效导向长度覆盖整个开合模行程，哪怕活动板运行到最高位，立柱和导套的配合长度依然保留三分之一以上，不会出现脱套、晃摆的问题。在电子辅料冲切、包装泡棉压型、小型橡胶垫片成型、纸质制品压纹这类轻工生产场景中，这类结构的适配性极强，模架本体的通用部分可以长期重复使用，只需要更换对应产品轮廓的上下模芯，就能快速切换生产品类，省去了重新制作整套模架的成本与周期。
