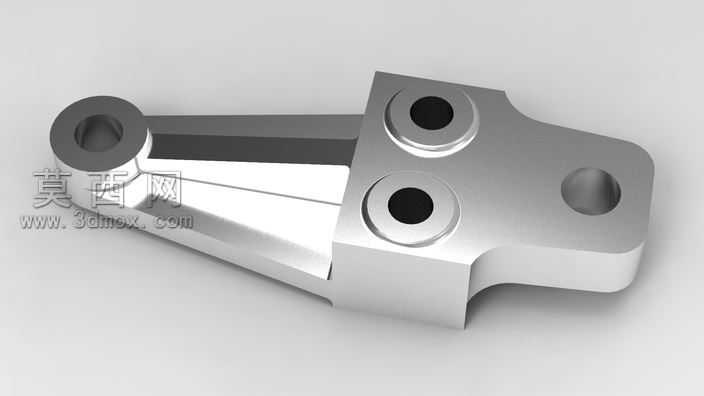

本作品为机械夹紧机构配套的夹杆构件,采用三维参数化建模方式完成全结构设计,建模过程中严格遵循机械制图规范,对各部位尺寸公差、形位公差做了前期预设,确保后续加工环节的可落地性。建模阶段先绘制夹杆的主体轮廓草图,以拉伸命令生成基础实体,再通过切除、倒角、圆角等命令细化局部结构,对三个安装孔位分别做了同轴度、孔位间距的参数约束,避免装配时出现干涉问题。夹杆整体采用杠杆式受力结构设计,长臂端设置单孔用于连接驱动部件,短臂端设置双孔用于安装夹紧执行元件,中部增设三角加强筋结构,在不额外增加整体重量的前提下,大幅提升构件的抗弯折、抗扭转载荷能力,可满足高频次夹紧作业的结构强度需求。材质预设选用常用的45号钢材质,渲染阶段调整金属哑光质感,还原真实机加工零件的表面纹理,对安装孔内壁做了精加工面的质感区分,清晰展现不同加工面的工艺差异。结构设计上充分考虑装配兼容性,各孔位尺寸、安装面平面度均适配常规通用夹具的安装标准,无需二次修改即可直接适配同规格的夹紧工装,长臂与短臂的力臂比例经过反复测算优化,可在同等驱动力下输出更稳定的夹紧力,同时减少作业过程中的构件形变,延长整体使用寿命。建模过程中对所有棱边均做了圆角过渡处理,既避免热处理环节出现应力集中问题,也能消除安装使用过程中的锐边安全隐患,整体结构无冗余设计,在满足功能需求的前提下尽可能压缩构件体积,节省加工材料成本,适配批量加工的生产需求。
