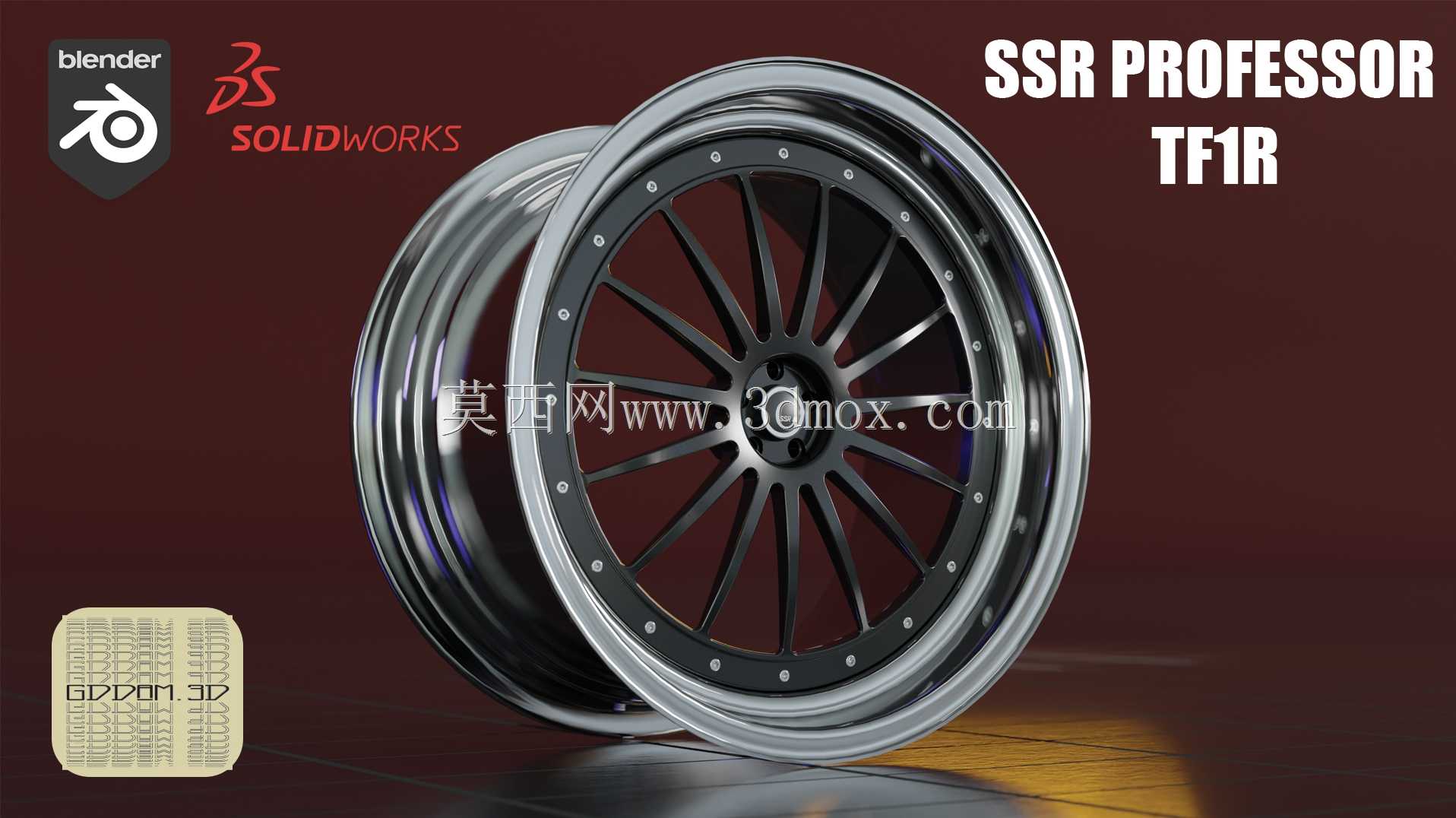

SSR TF1R款汽车改装多辐轮毂结构设计

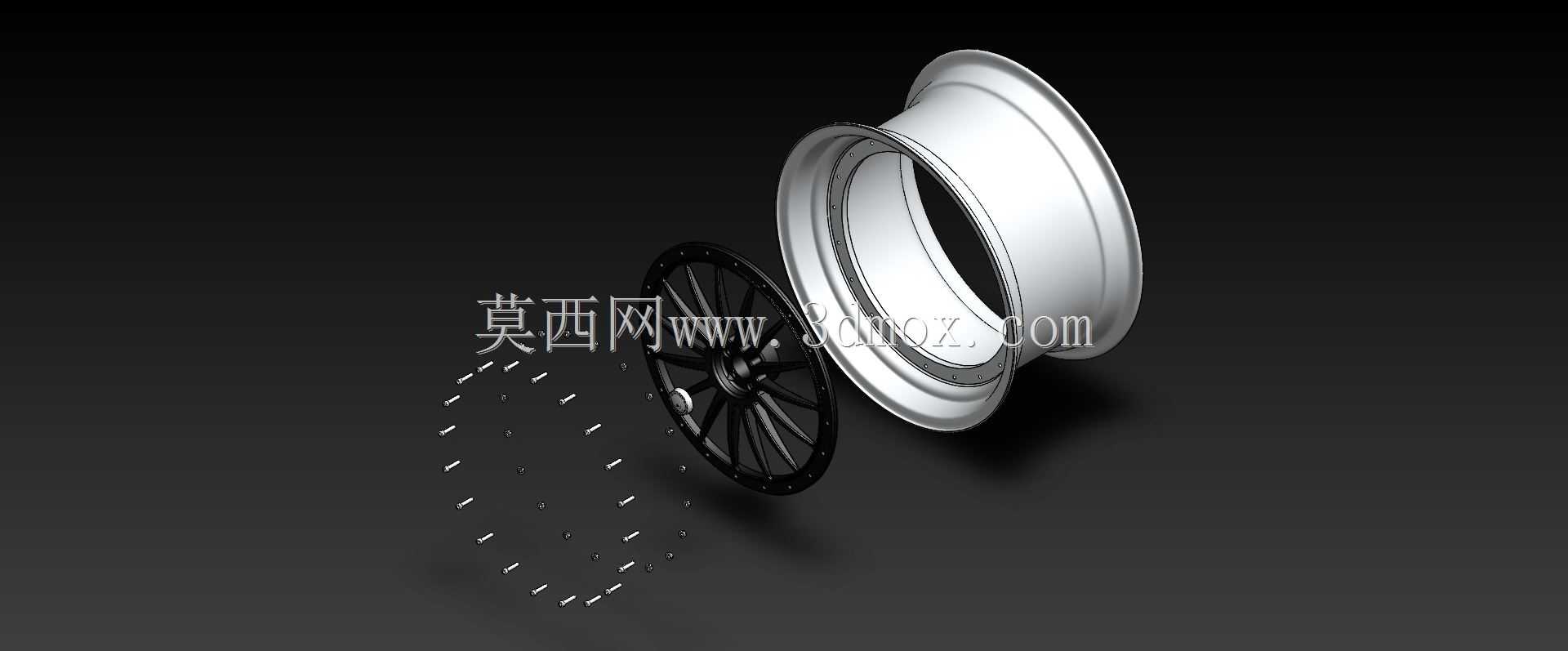

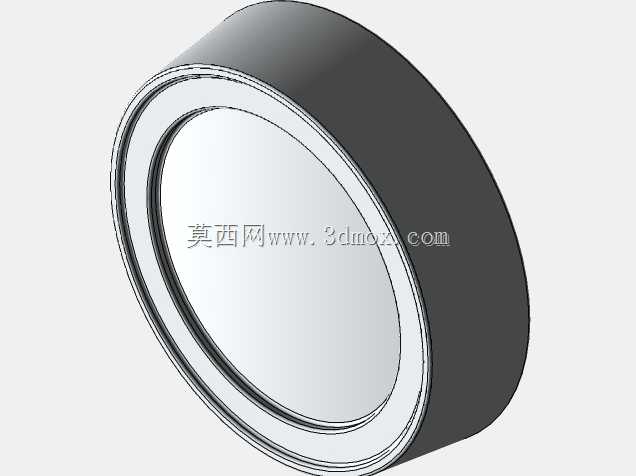

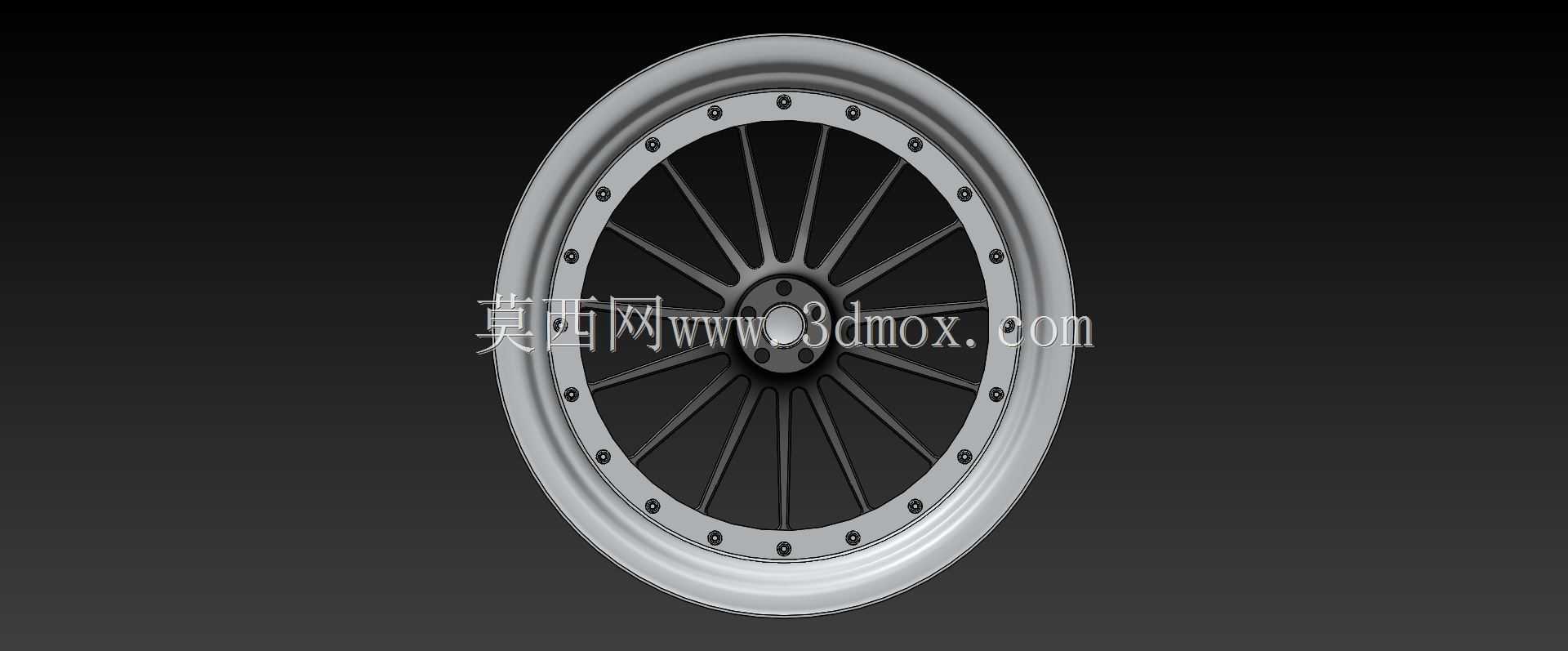

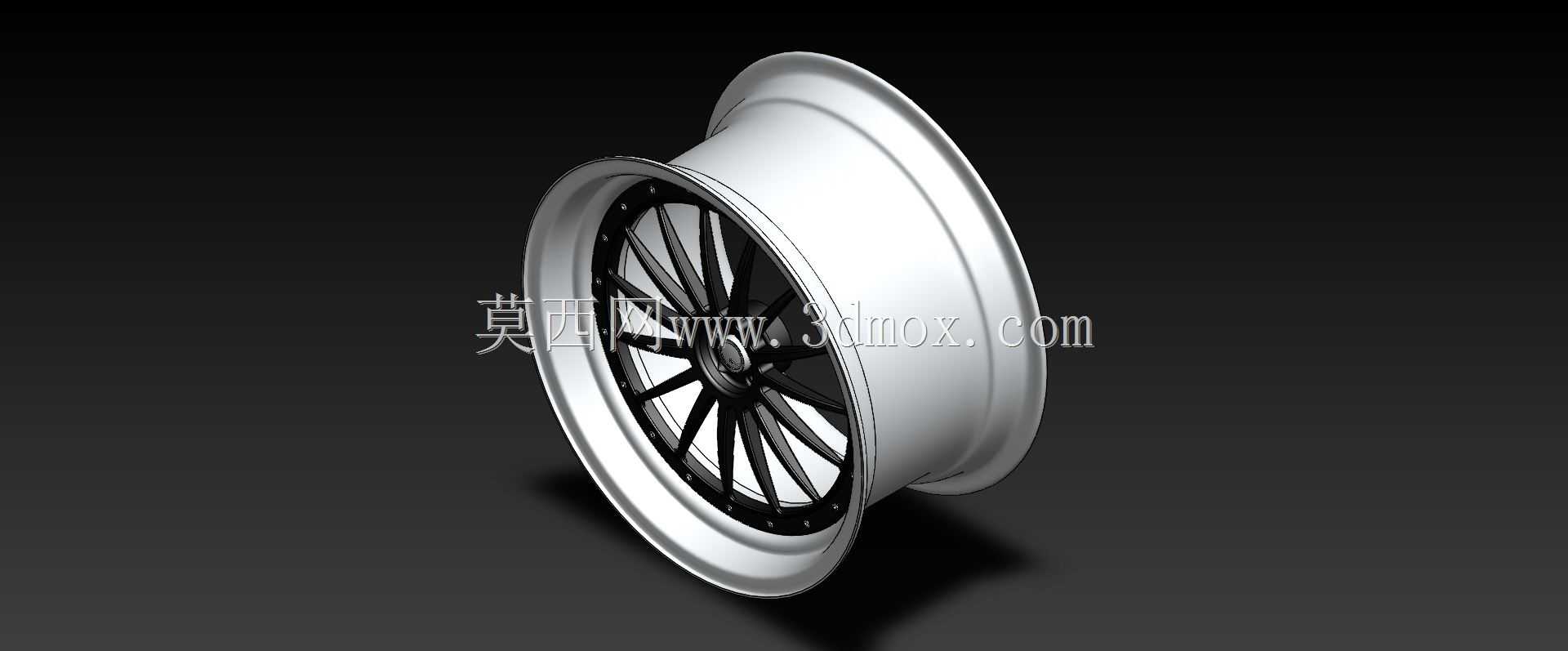

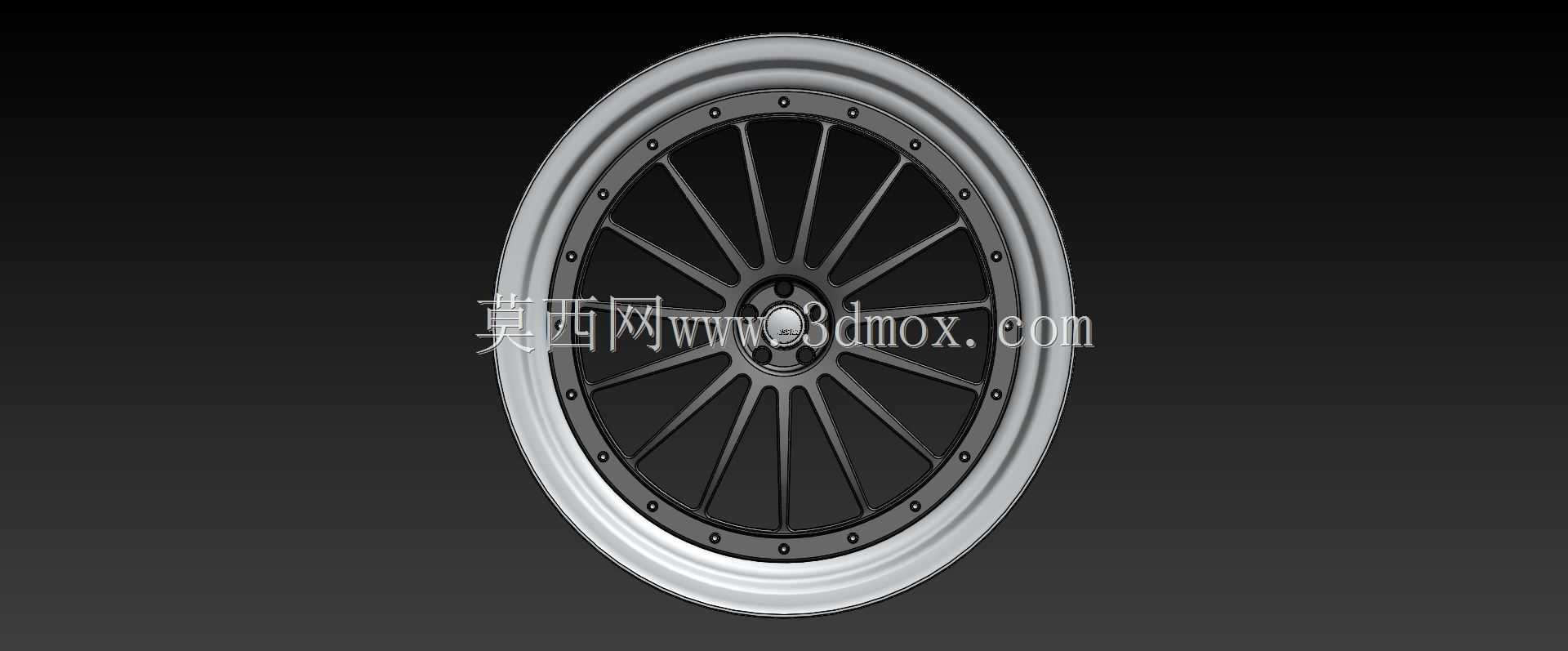

　　这款轮毂的结构设计首先围绕改装场景的实际使用需求展开，在民用改装车、赛道日走街车辆的应用场景中，轮毂需要兼顾轻量化与结构强度，同时满足轮边安装的边界适配要求。从结构设计思路来看，采用两片式锻造拼接结构，轮辋部分采用旋压成型工艺对应的结构设计，轮辐为多辐细条放射状布局，这种布局一方面可以在辐条上预留足够的刹车卡钳避让空间，适配大尺寸多活塞刹车套件的安装，另一方面多辐结构可以均匀分散轮边载荷，在车辆过弯、急加速急减速时，将地面传递的冲击载荷均匀传递到轮辋与轮毂轴头的连接位置，避免应力集中导致的辐条断裂风险。安装边界层面，这款轮毂的中心孔、PCD螺栓孔位按照主流性能车的轴头参数设计，轮辋的J值、

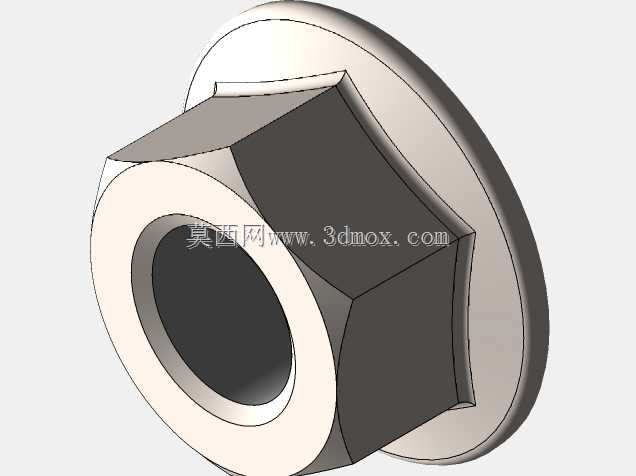

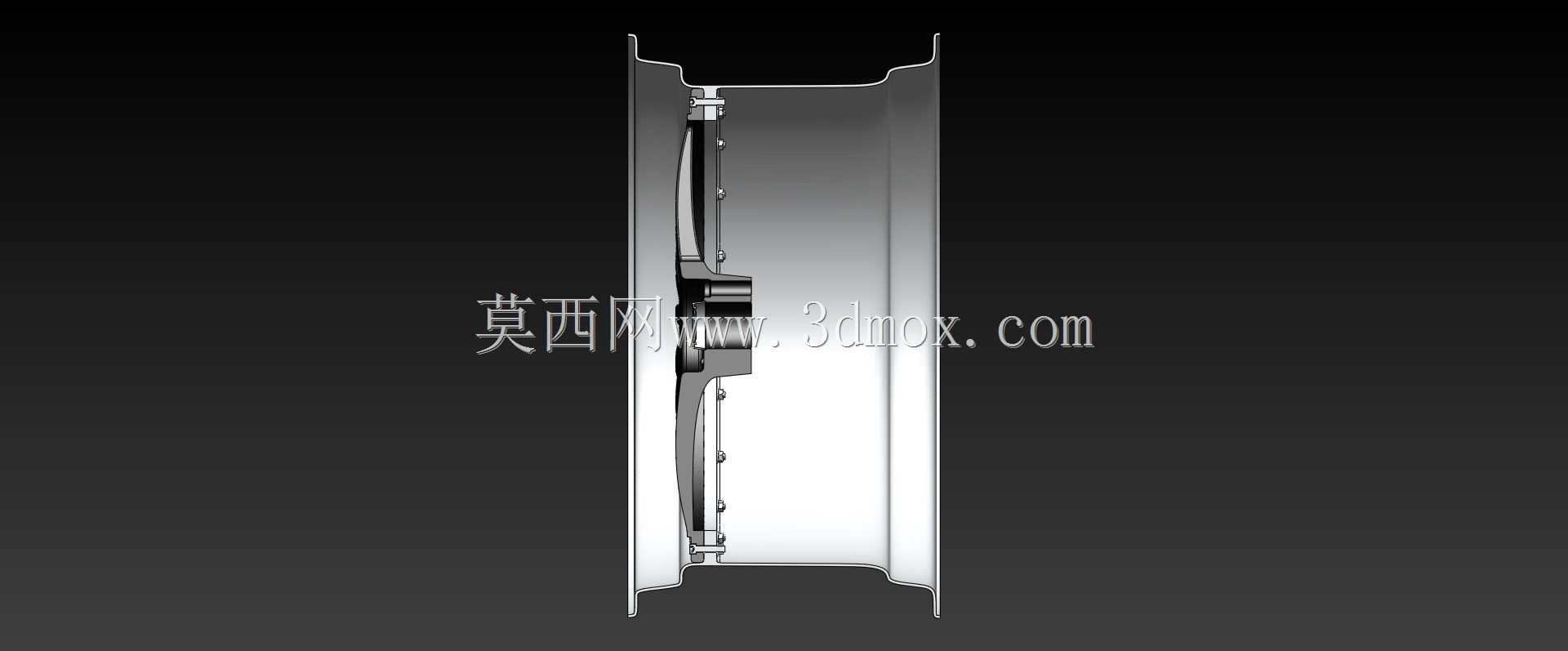

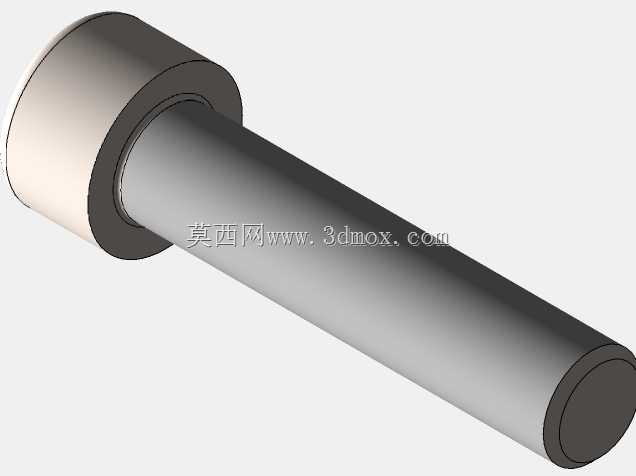

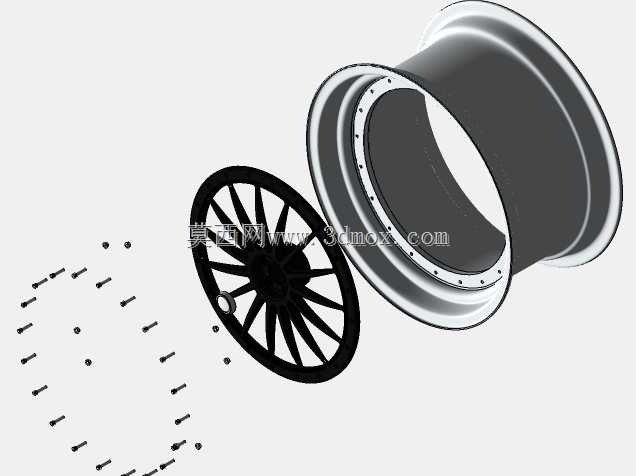

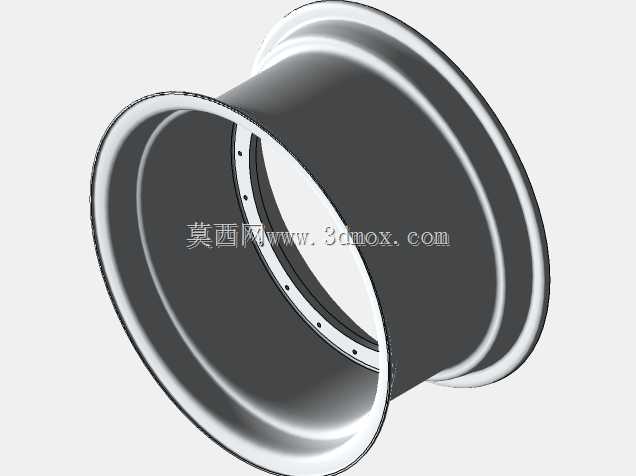

　　ET偏距设定兼顾了宽胎安装需求与翼子板齐平的视觉效果，同时预留了气门嘴安装位、平衡块粘贴区域，符合轮胎装配的实际工艺要求。轮辋边缘采用台阶式防脱结构设计，在低胎压行驶场景下可以降低轮胎脱圈的风险，适配赛道驾驶时的低胎压抓地力需求。辐条与轮辋的连接位置采用周向均匀分布的螺栓紧固结构，每颗紧固螺栓的位置都经过载荷校核，确保两片结构连接的刚性，避免高速行驶时出现结构旷量。从实际用途来看，这款轮毂既可以满足民用改装车的外观升级需求，也可以作为性能车赛道驾驶的轻量化轮部部件，相比原厂铸造轮毂，在保证结构强度满足国标轮辋冲击测试要求的前提下，有效降低了轮下质量，提升车辆的加速响应与刹车性能，同时降低悬挂系统的簧下载荷，改善避震器的工作响应效率。

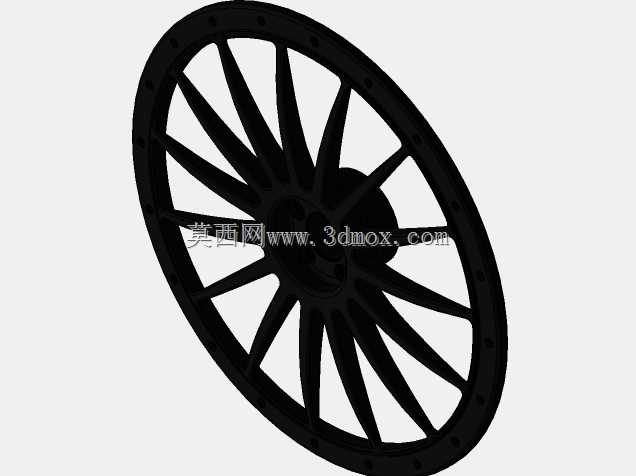

　　设计过程中针对轮辐的受力路径做了优化，每根辐条的截面从中心安装盘位置向轮辋方向逐渐收窄，在保证抗弯截面模量满足载荷要求的同时，尽可能去除非受力区域的冗余材料，实现轻量化目标。轮辋的胎圈座位置按照标准轮胎安装尺寸设计，确保轮胎安装后的密封性，避免慢漏气问题，中心孔位置预留了变径圈安装台阶，可以适配不同轴头直径的车型，提升产品的适配范围。
