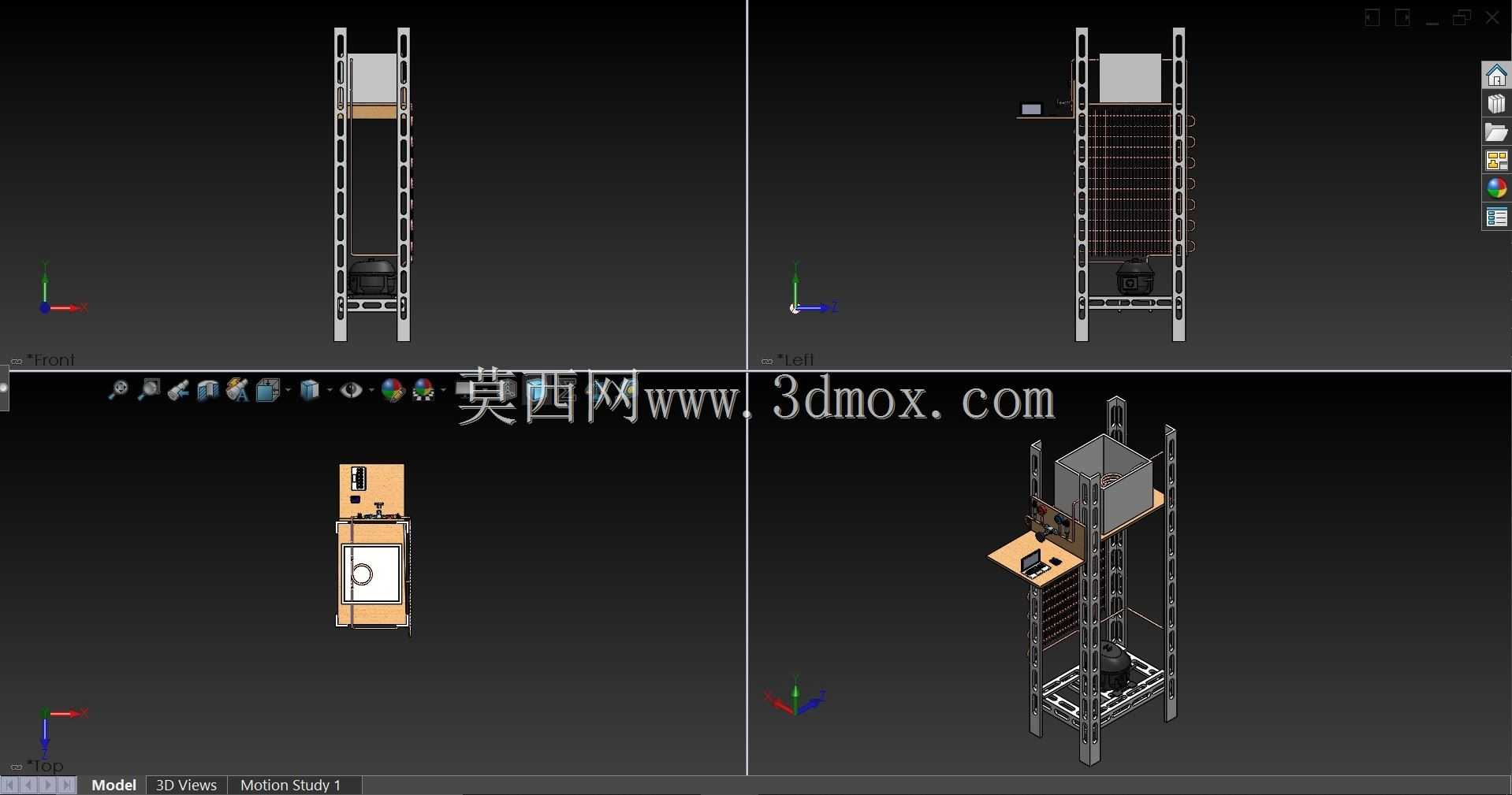

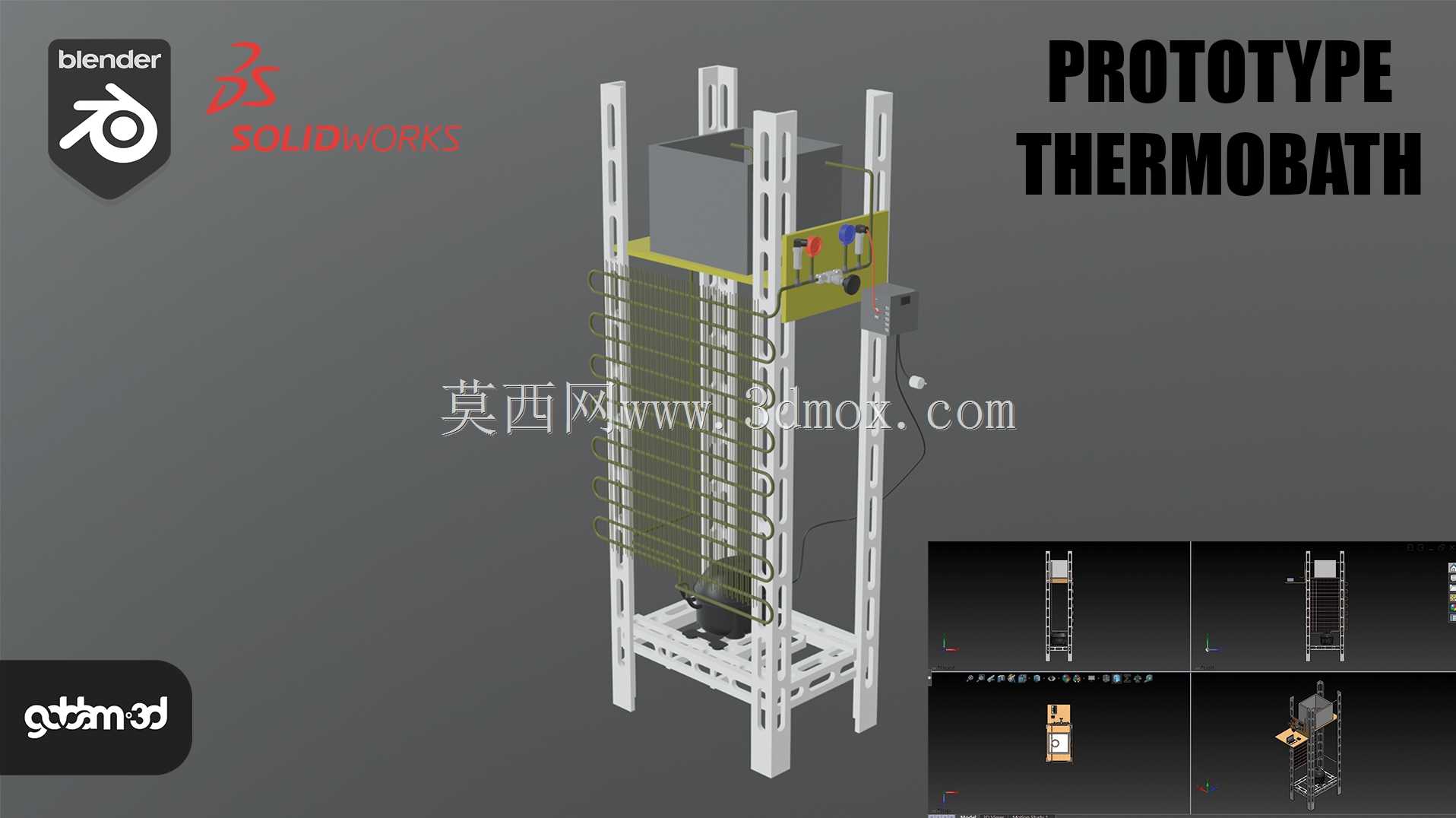

立式框架结构原型恒温槽结构设计

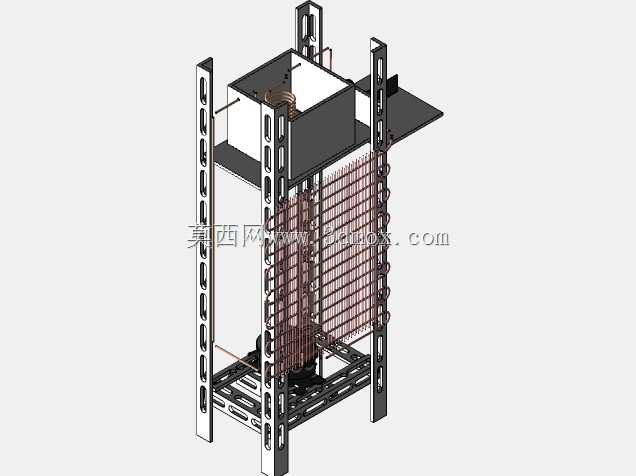

　　这款原型恒温槽主要面向实验室温控验证、传感器性能标定、小批量试样恒温预处理这类场景，在化工材料测试、电子元器件温感校验、生物试剂恒温孵育的前置环节都能适配，区别于传统卧式恒温槽的占地逻辑，立式框架结构能充分利用垂直空间，在实验室台面局促、需要配套上层检测工位的场景下，安装边界更友好，不需要预留过大的横向操作空间。从结构设计逻辑来看，整体采用欧标铝型材搭建承载框架，型材槽道可直接适配各类外接传感器、采样管路的固定，不需要额外打孔焊接，后期调整温控模块位置、增减辅助检测组件时，只需要通过型材螺母就能完成位置调整，框架底部预留了脚轮安装位与调平脚垫接口，既可以在实验室内短距离推移换位，

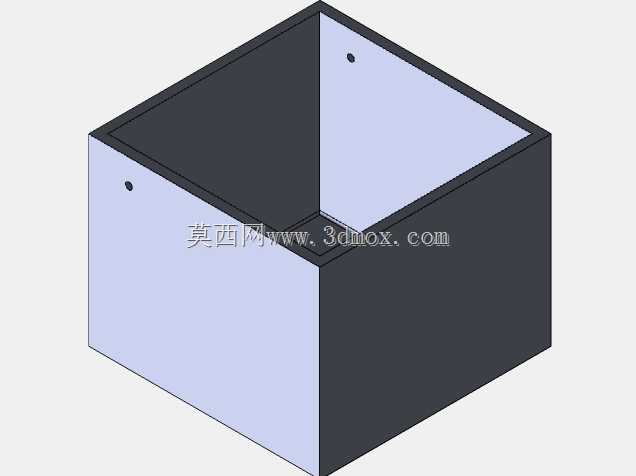

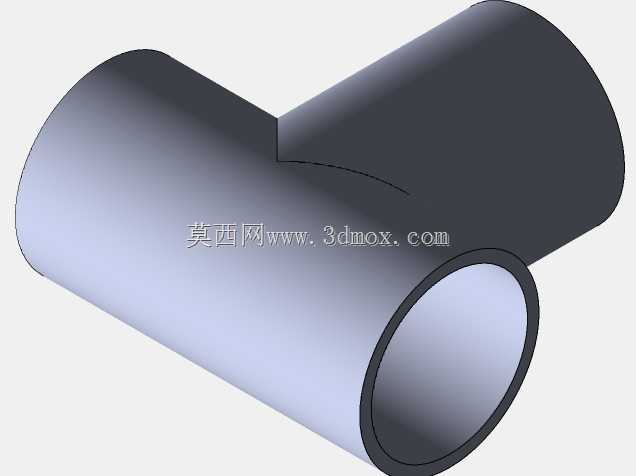

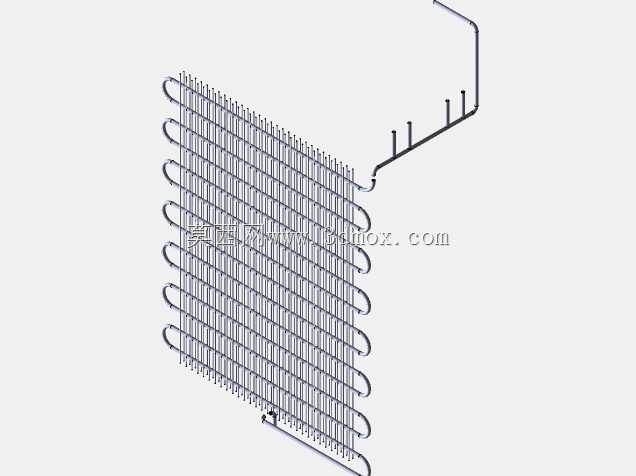

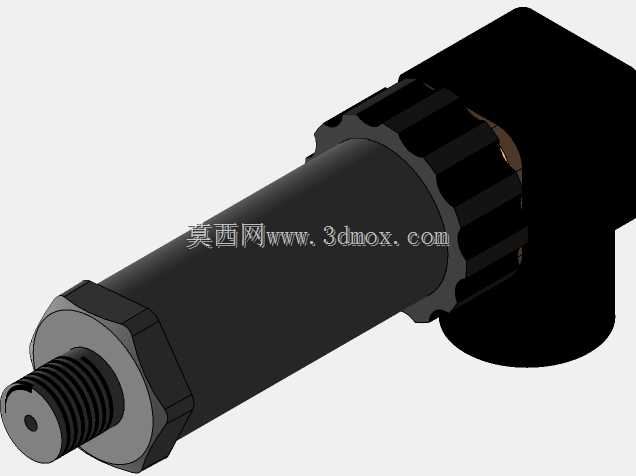

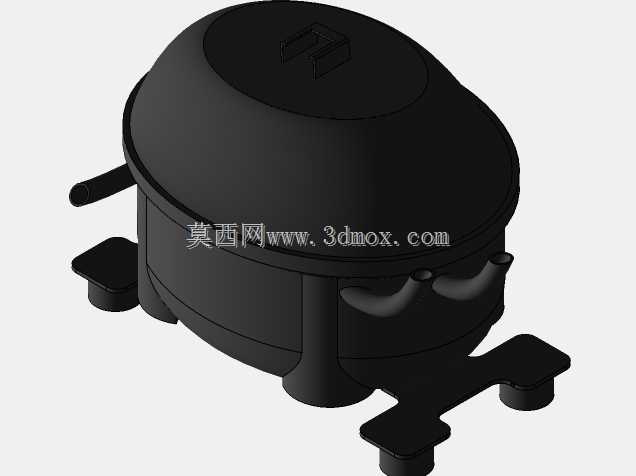

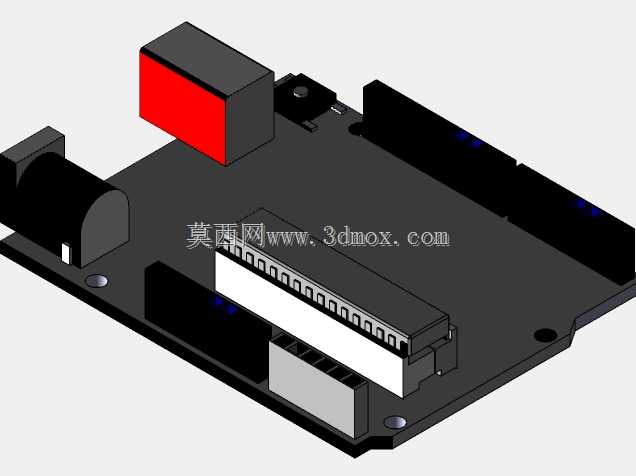

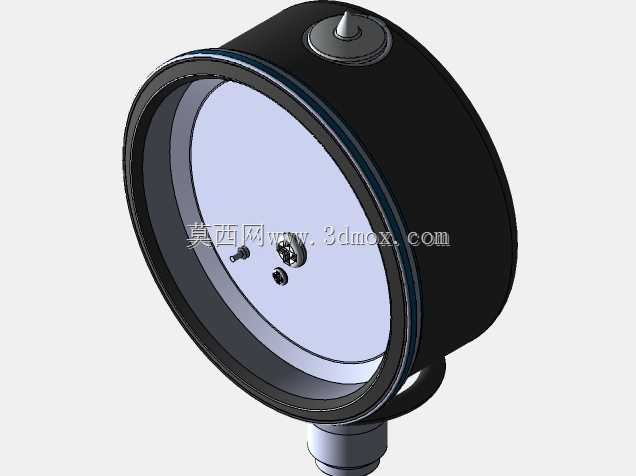

　　也可以在固定工位通过调平脚垫抵消台面倾斜带来的液位偏差。核心温控单元布置在框架中部偏上位置，槽体采用夹层保温结构，内层为耐温耐腐蚀的不锈钢腔体，外层填充保温棉减少热量散失，温控面板集成在槽体侧方，预留了温度传感器接线端口、加热制冷模块的控制接口，可根据实际测试需求更换不同功率的温控组件，适配从低温冷藏到高温恒温的不同温区需求。框架下部预留了制冷压缩机、循环泵的安装空间，管路沿型材内侧槽道排布，避免外露管路被磕碰损坏，同时预留了走线槽分离强电供电线路与弱传感信号线，减少电磁干扰对温度检测精度的影响。槽体上方预留了试样架安装位，可根据待测试样的尺寸更换不同规格的置物架，试样架采用镂空结构减少对槽内介质循环的阻挡，

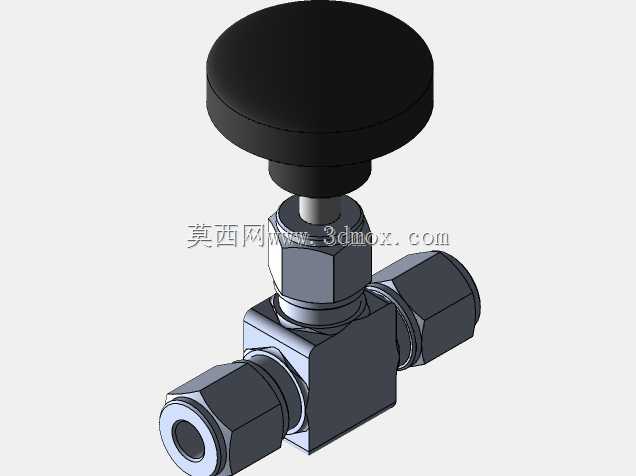

　　保证槽内各个位置的温度均匀性满足测试要求。设计过程中重点考虑了介质循环的流道布局，循环泵进出口采用对角布置，避免槽内出现温控死角，同时在槽体侧壁预留了溢流口与排污口，溢流口位置对应最高工作液位，防止介质受热膨胀溢出，排污口设置在槽体最低点，方便更换介质时排空槽内残留液体。整体外形的宽度控制在常规实验台可容纳的范围内，高度方向分层布置功能模块，操作面板的高度适配站立操作的人体工学高度，不需要弯腰就能完成参数设置与试样取放，框架后侧预留了靠墙安装的安全距离，保证散热模块的通风间隙，避免长时间运行时热量堆积影响设备稳定性。
