RC遥控竞速赛车底盘悬挂传动总成

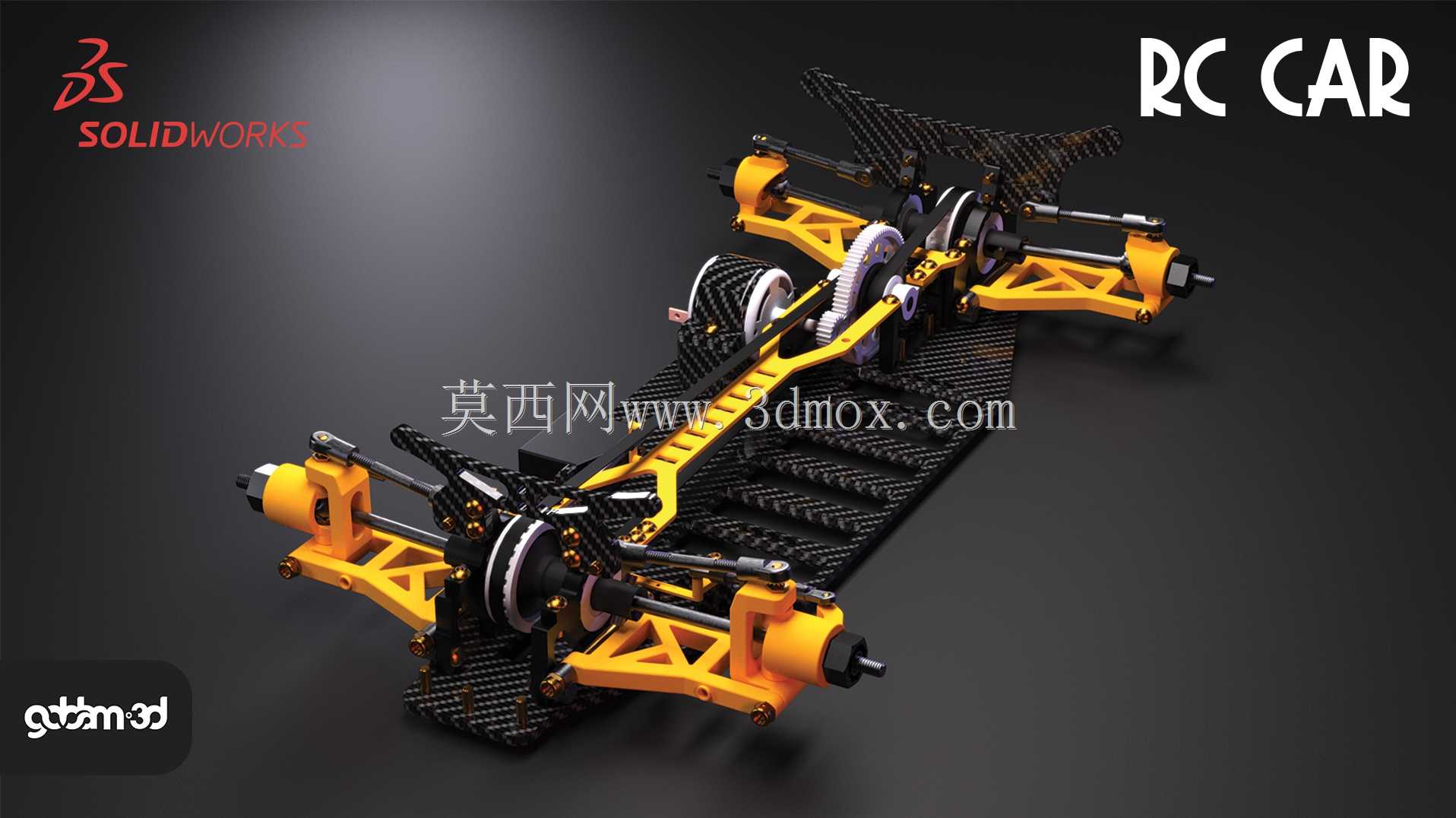

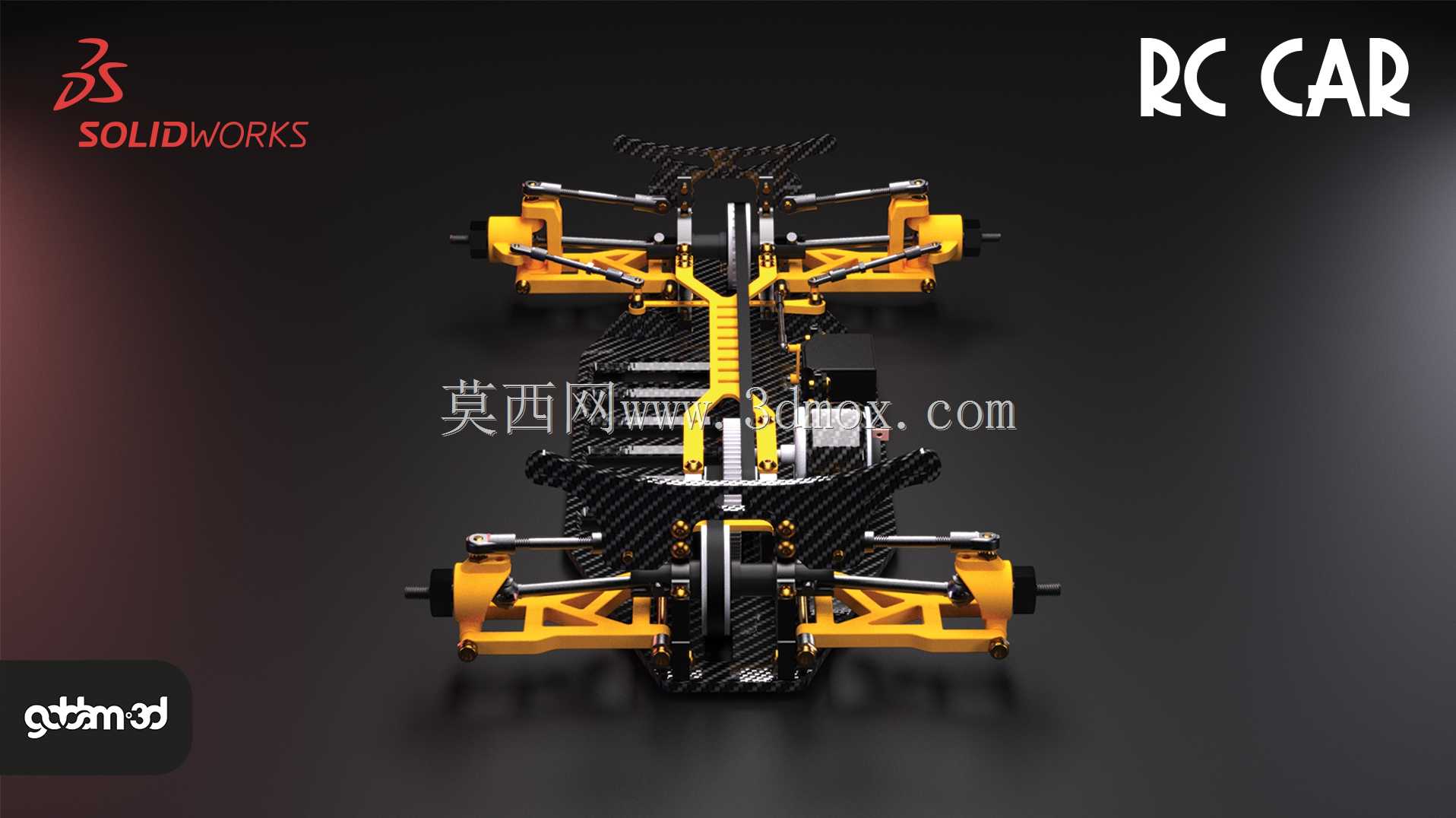

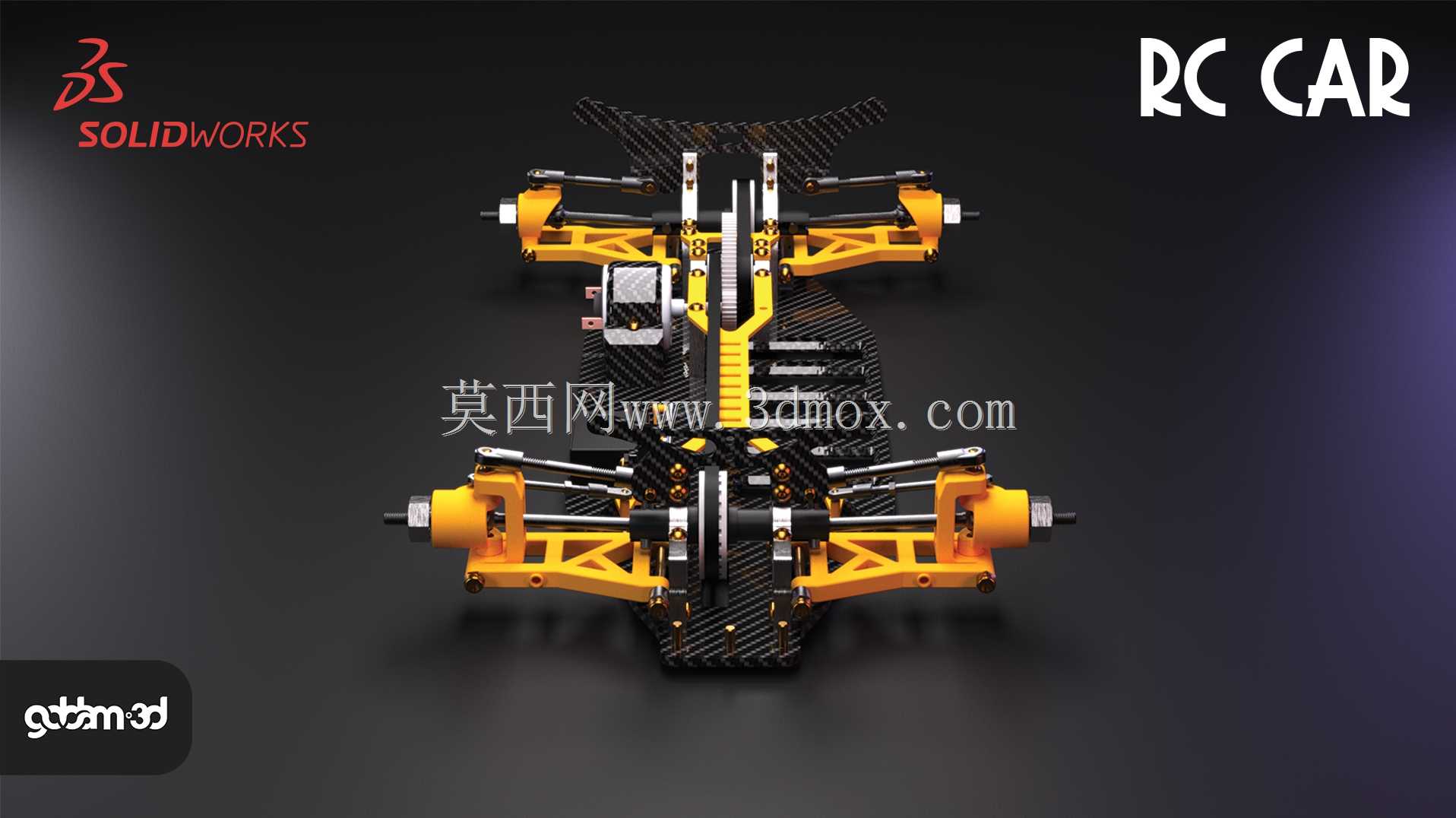

　　这套RC遥控竞速赛车底盘总成，面向模型竞速、车架结构验证与机械传动教学场景搭建，核心用途是承载遥控车全部动力、行走与电控部件，在高速过弯、急加速、颠簸路面行驶时维持轮端定位精度与动力传递稳定性。整套结构以碳纤维纹理主底板为承载基体，前后对称布置黄色三角桁架式摇臂悬挂，中部贯通布置传动轴与差速组件，轮端集成轮毂、轴承座与转向节，整体布局紧凑，重心压低，符合竞速遥控车对操控响应的严苛要求。

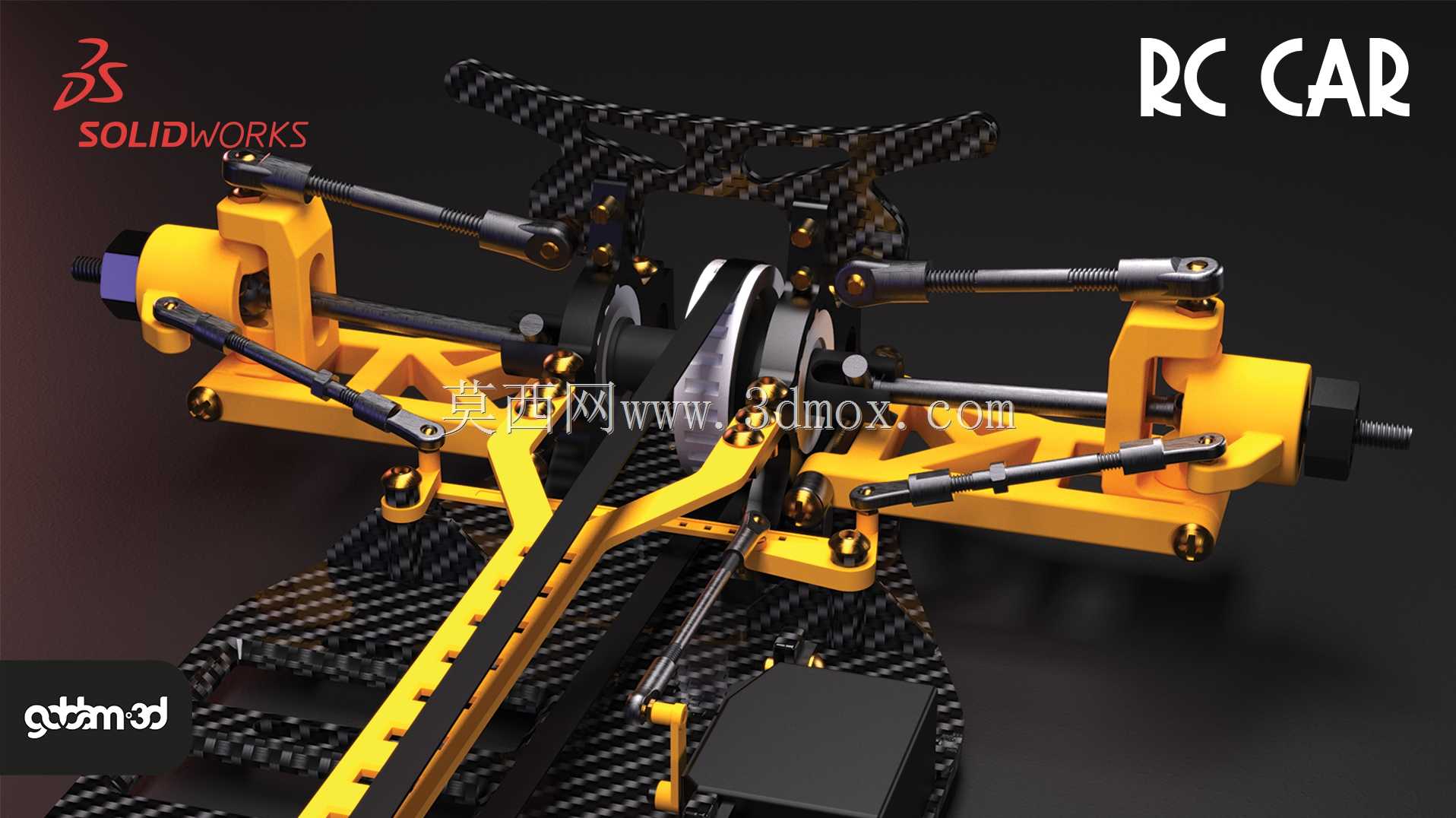

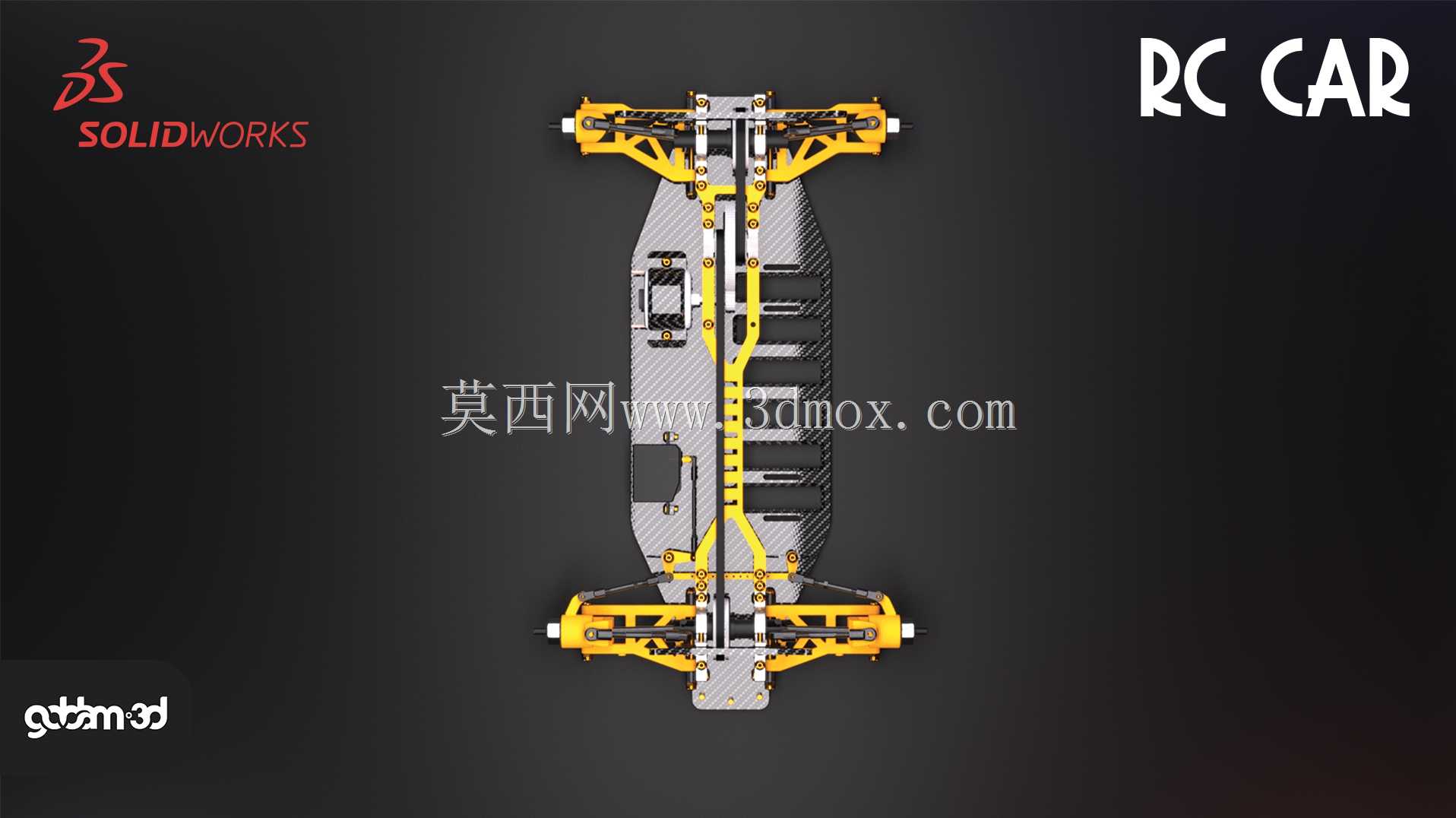

　　从实际装车边界看，主底板作为所有部件的安装基准，板面预留了电机座、电池仓、舵机座、前后避震架以及电子调速器的固定孔位，孔位间距按照主流1/10竞速车架的装配习惯排布，改装时可直接匹配标准规格的电子设备。底板两侧延伸出悬挂安装耳，摇臂通过销轴与耳座铰接，铰接点的同轴度直接决定车轮上下跳动时的轨迹一致性；建模时这些配合孔均按轴承内圈与销轴的过渡配合设定，避免虚位导致的跑偏。前后悬挂采用双摇臂导向结构，黄色桁架摇臂在保证轻量化的同时，通过三角形截面提升抗扭刚度，摇臂外端连接转向节，转向节上集成轮毂轴承安装位与转向拉杆球头座，轮端跳动时主销倾角、前束角的变化曲线已在结构中预留调校空间。

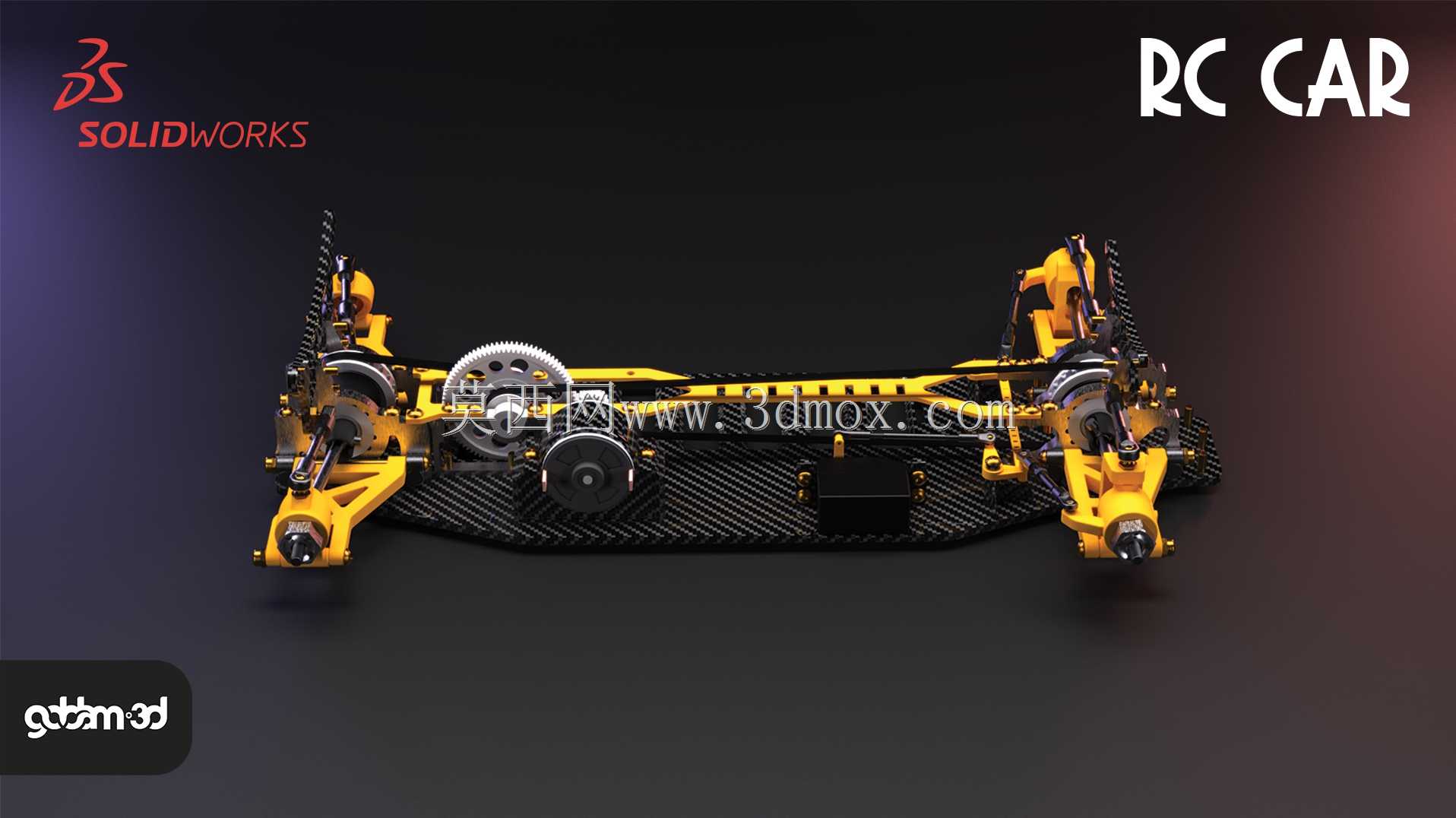

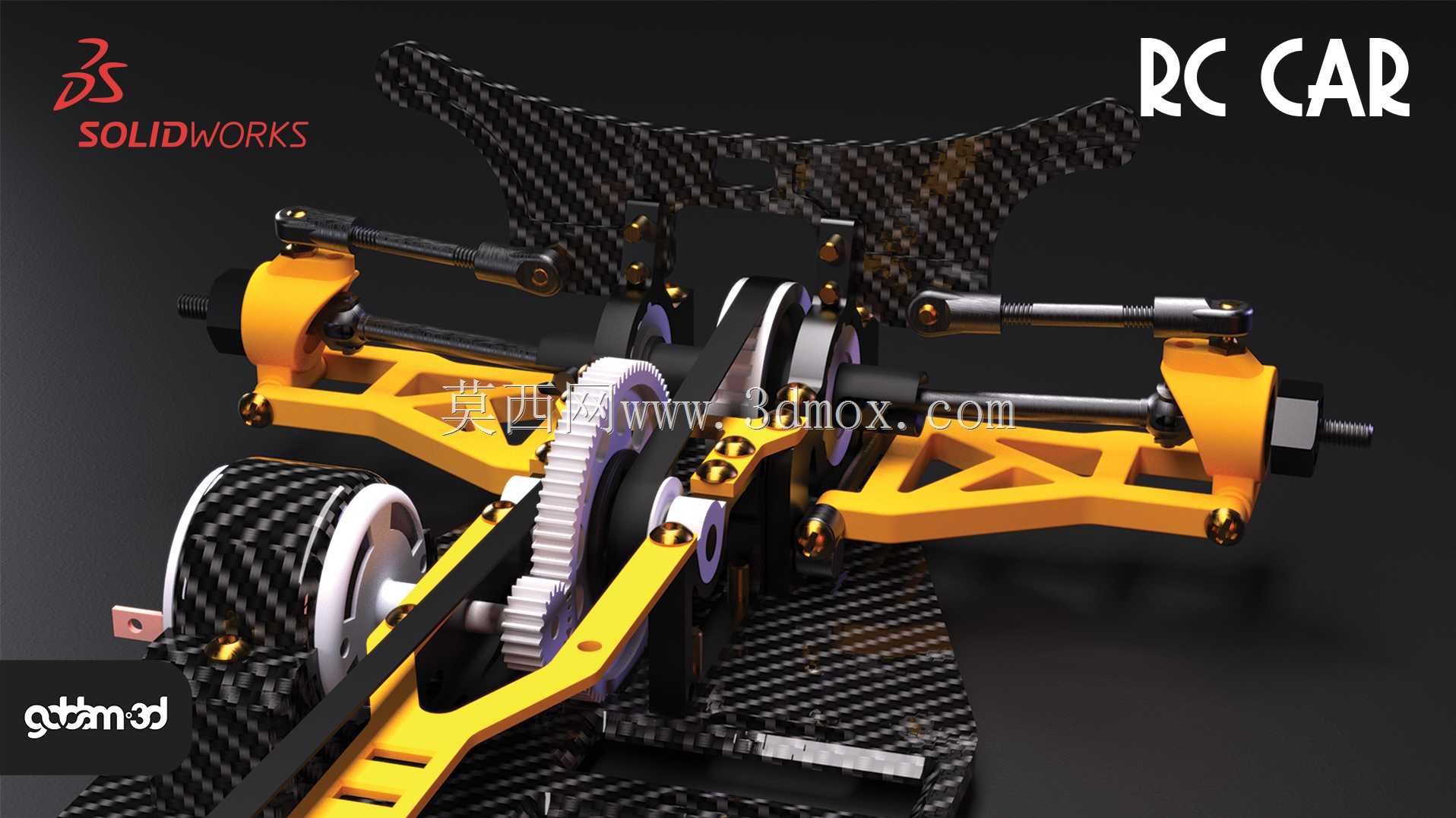

　　传动路径从电机输出端出发，经中部减速齿轮组传递到前后差速器，再通过两侧传动轴将动力输送到四个轮毂，差速器外壳与底板上的齿轮座定位配合，保证齿轮啮合间隙均匀。中部外露的大齿盘与电机齿的中心距可通过电机座腰型孔微调，这是实车装配中调整齿轮背隙、降低高速噪音的关键结构。转向系统由舵机摇臂、横拉杆与转向节组成，拉杆两端采用球头连接，可通过螺纹旋入长度调整前束，适配不同抓地力的路面。

　　设计思路上，整套车架优先兼顾刚性与可维护性：悬挂摇臂采用镂空桁架形态，在去除多余材料减重的同时，把受力路径集中在三角筋条上，冲击载荷从轮端经摇臂传递到底板铰接点，再分散到整个底板，避免局部应力集中。底板大面积平整区域用于布置电池与电控，压低整车质心，高速过弯时侧倾更小；前后模块相对独立，拆卸前后摇臂、差速器时无需拆解中部主结构，赛场维修更换配件效率更高。轮端轮毂预留了标准轮胎接合位，可适配不同宽度、胎纹的竞速轮胎，转向节的限位结构则限制最大转向角，防止急转弯时轮胎与摇臂发生运动干涉。

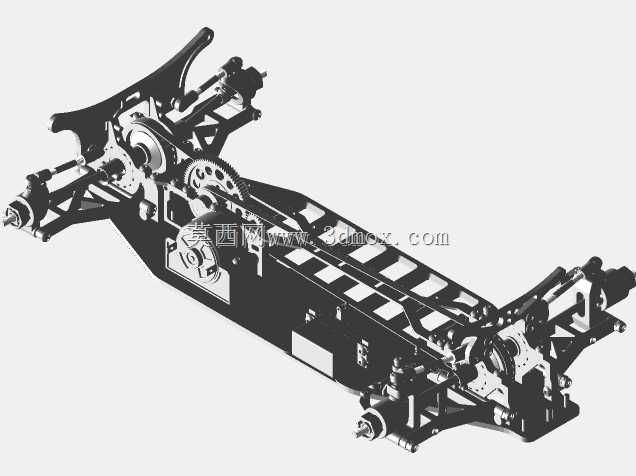

　　在结构验证层面，这套三维装配完整呈现了悬挂跳动、转向转动、齿轮传动的运动关系，工程师可借此检查轮心上跳过程中传动轴的万向节角度是否处于允许范围，确认避震安装点与摇臂的联动行程无卡滞，也能核对电池、电机、舵机等外设的安装空间是否与底板孔位匹配。对于模型改装从业者，该结构可作为车架轻量化改型、悬挂几何调校的基础参照；对于机械教学场景，其直观展示了齿轮传动、差速原理、独立悬挂导向与连杆转向的协同工作方式，把整车底盘的装配逻辑与运动干涉关系完整呈现出来。
