乐高迈凯伦F1赛车后悬架结构设计

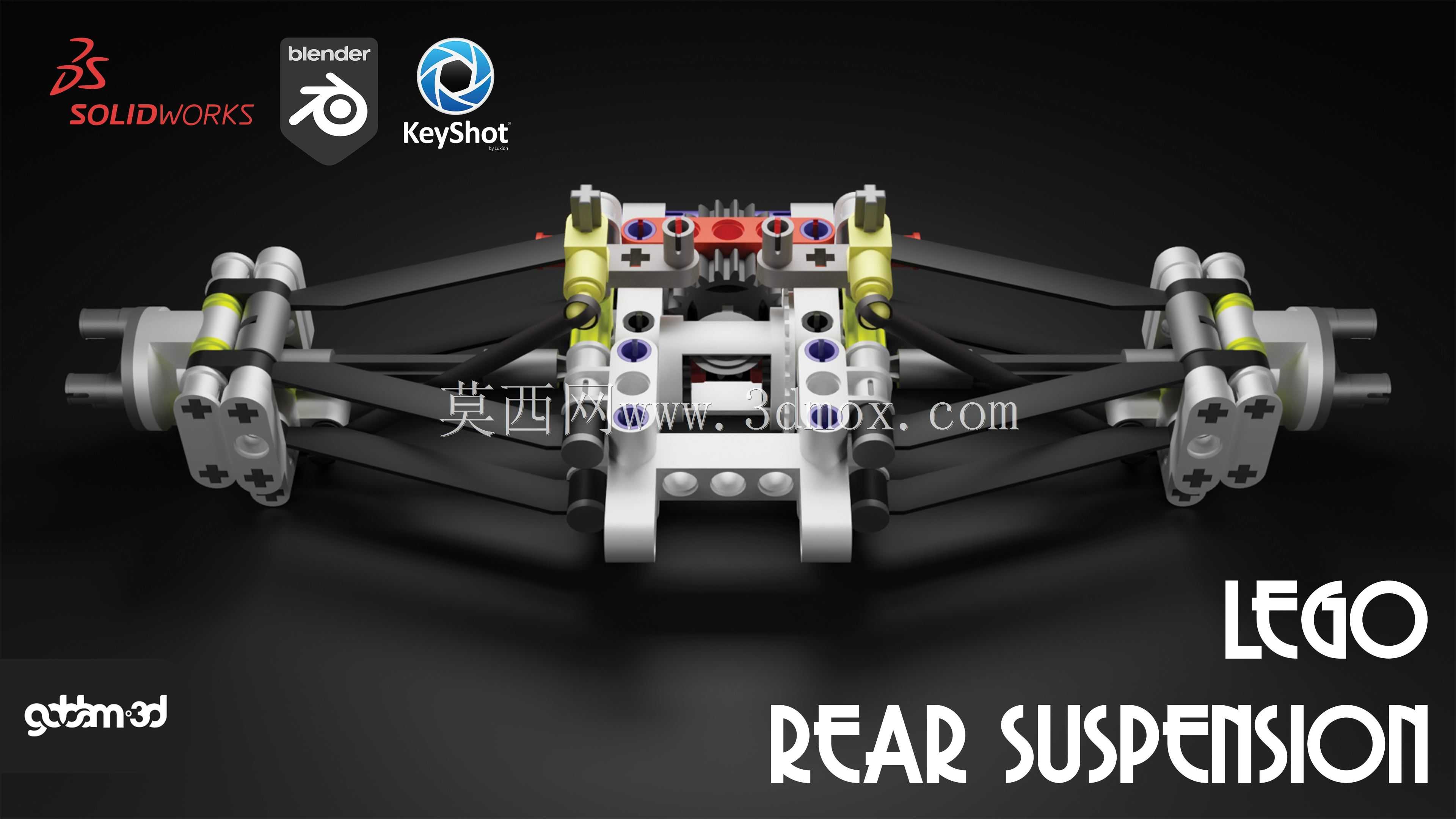

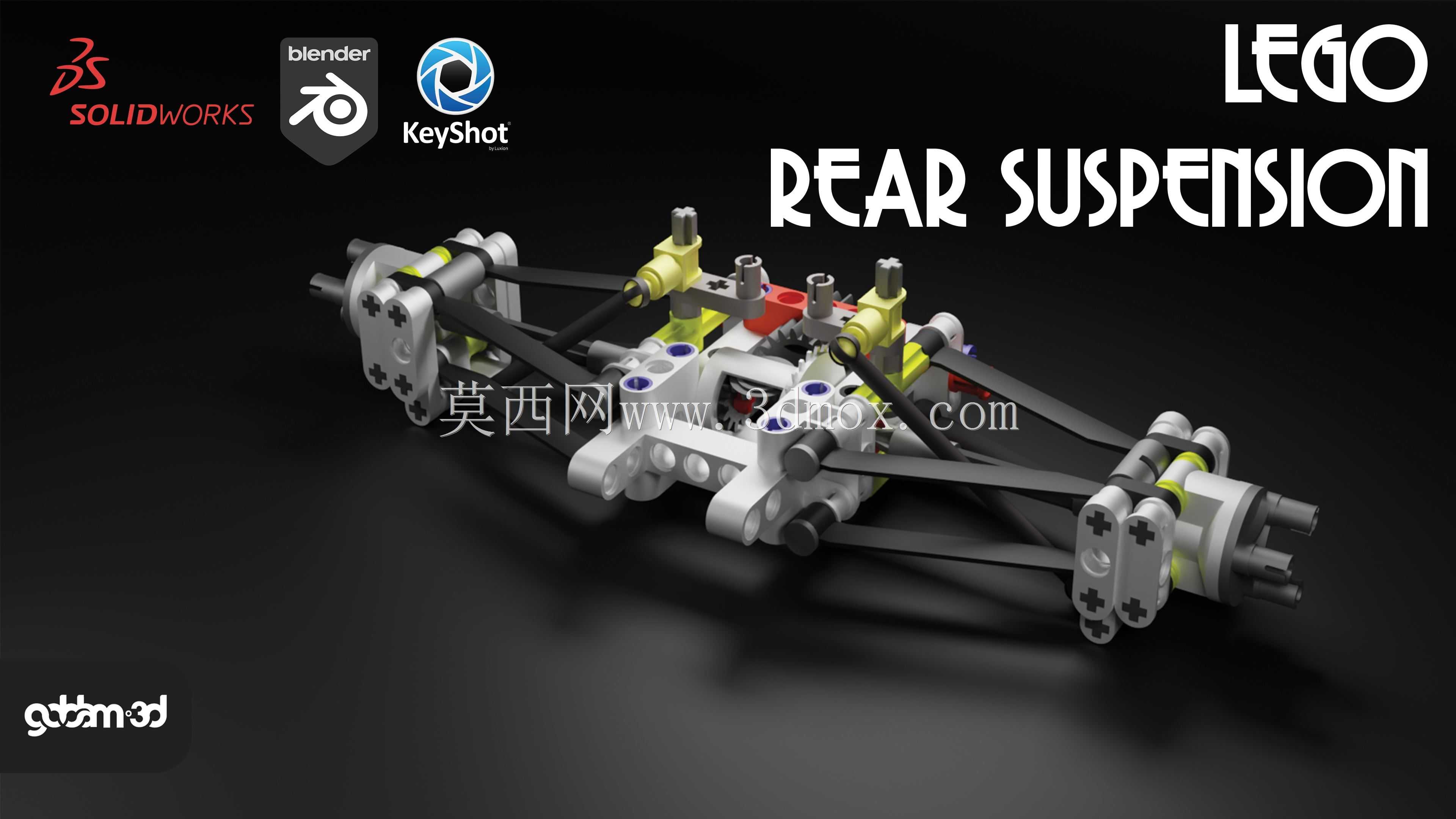

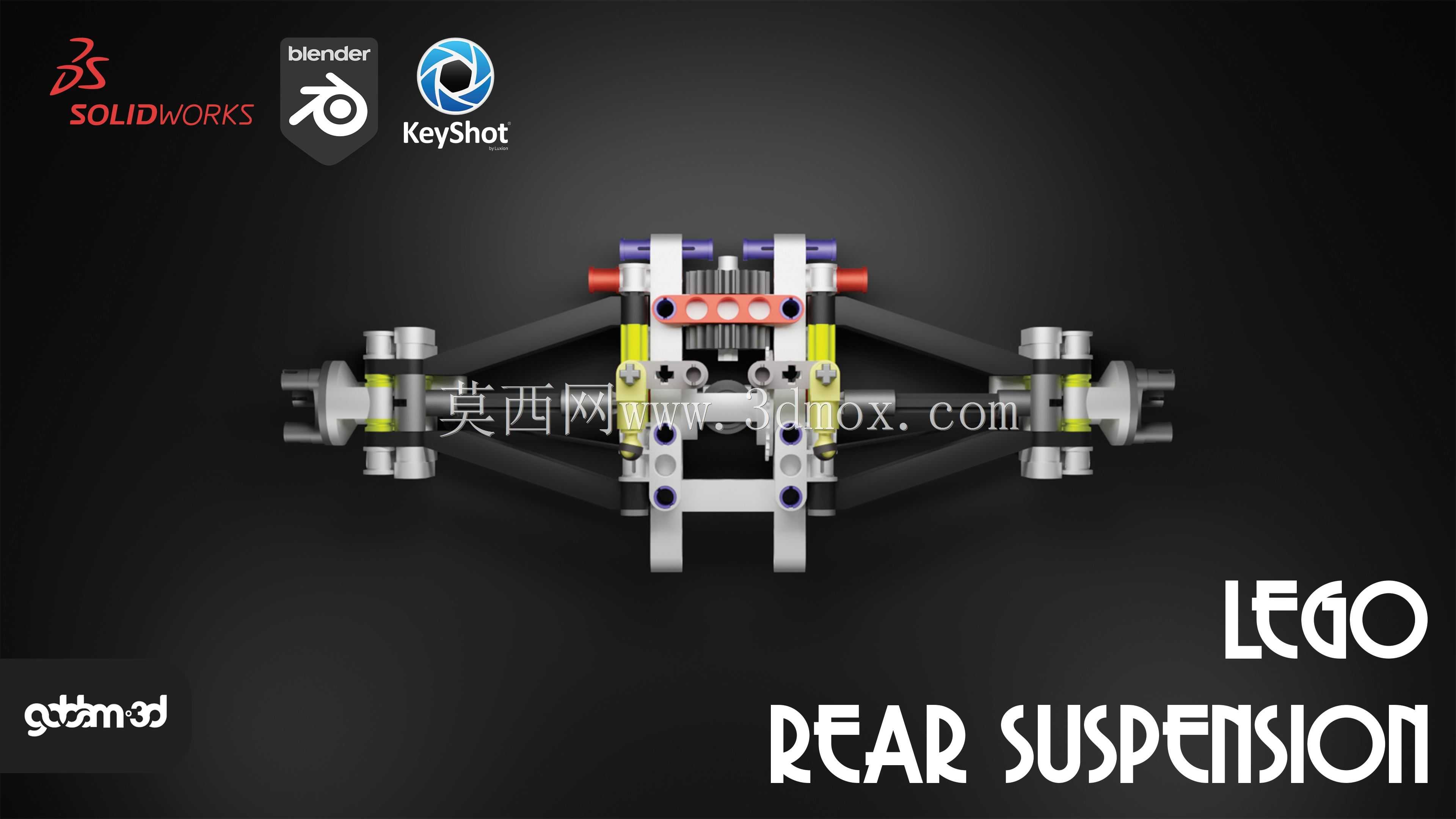

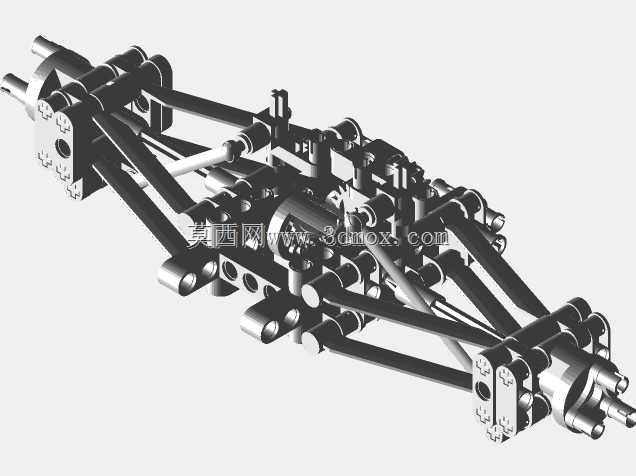

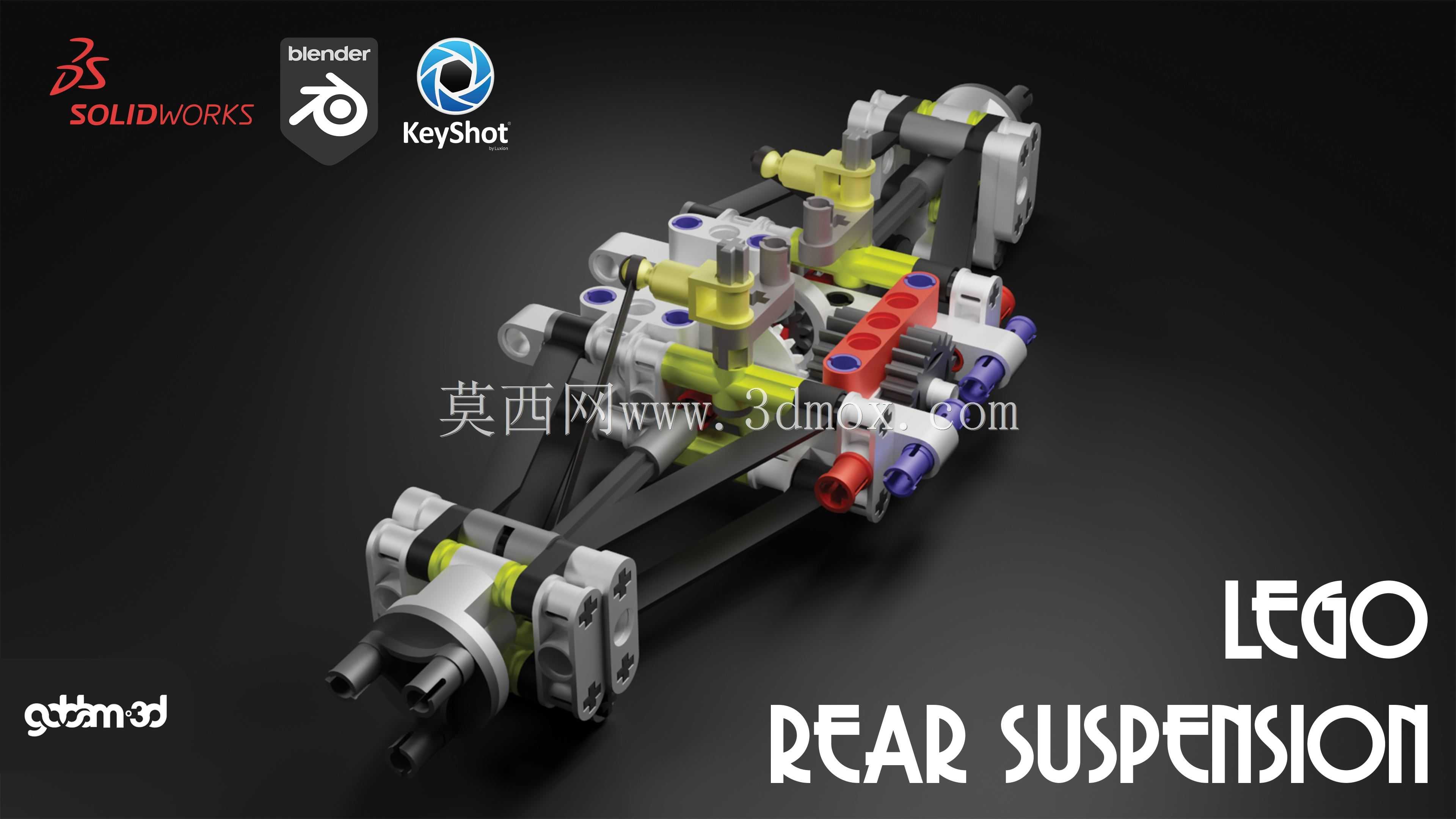

　　该后悬架结构针对乐高积木拼装的迈凯伦F1赛车底盘开发，核心服务于1:8比例积木赛车的行驶性能还原需求，适配积木类拼装模型的教学演示、结构展示以及爱好者拼装把玩场景，可直观呈现方程式赛车后悬的核心运动逻辑，帮助拼装者理解赛车底盘的受力传递路径与悬挂工作原理。从功能特性来看，这套后悬结构完整复刻了方程式赛车后悬的多连杆布局逻辑，左右两侧对称布置的摆臂组件可精准约束后轮的运动轨迹，在模拟车辆过弯侧倾、路面颠簸冲击的工况下，能保证后轮接地面始终保持合理的接地角度，避免积木拼装的车轮出现过度外倾或内倾导致的行驶卡顿问题。结构中集成的弹性缓冲组件，可模拟真实赛车悬架的阻尼缓冲效果，在模型受到竖向冲击时吸收部分能量，

　　避免积木连接件因刚性冲击出现松脱，同时还原真实赛车行驶时的悬架动态反馈。设计过程中优先遵循积木零件的通用装配逻辑，所有连接点位均匹配标准乐高科技系列零件的孔位尺寸，无需额外修改零件即可完成拼装，摆臂的长度、连接点的相对位置经过多轮调整，既保证悬架上下运动的行程足够模拟真实避震动作，又避免运动过程中不同组件之间出现干涉卡滞。针对积木零件的连接强度特性，核心受力位置采用双梁叠拼的结构形式，分散车轮传递过来的侧向力与纵向力，避免单点连接在频繁动作下出现松脱失效。横向稳定结构的布置位置经过反复校核，在模拟过弯侧倾时可提供足够的抗扭刚度，还原真实F1赛车后悬硬朗的支撑特性，同时不会因为刚度过大导致悬架失去缓冲能力。从安装边界来看，

　　整套后悬组件的横向宽度适配对应比例F1赛车的后轮轮距要求，纵向安装点位可直接对接积木底盘的后段主梁结构，上部预留的连接位可匹配差速器、动力电机等组件的安装空间，下部的摆臂连接点与后轮轮毂组件的安装位完全适配，无需额外调整孔位即可完成总装。悬架的竖向运动行程控制在合理范围内，上下跳动时不会与底盘后部的尾翼支架、扩散器等周边组件发生位置冲突，所有运动部件的活动间隙经过精准控制，既保证动作顺畅无卡顿，又不会因间隙过大导致结构松垮。在结构细节处理上，摆臂的连接点采用十字轴与销钉组合的连接形式，既保证转动自由度，又能控制连接间隙，避免出现虚位过大影响定位精度的问题。弹性元件的预压量经过匹配，在静态装配完成后悬架处于合理的初始高度，

　　模拟真实赛车的离地间隙设定，在承受车身模型的重量后不会出现过度下沉，保证模型的姿态还原度。整套结构的受力传递路径清晰，车轮受到的地面冲击力先通过轮毂传递到下摆臂与上摆臂，再通过摆臂连接点传递到 chassis 主梁结构，横向稳定杆则负责平衡左右两侧的悬架形变，保证车身姿态的稳定性，这套逻辑完全对标真实F1赛车后悬的受力设计，只是将金属材质的零部件替换为标准积木零件，在结构原理层面做到了高度还原，可作为积木赛车改装、机械结构教学的参考结构使用，也能为同类型积木车辆的悬架设计提供可复用的结构方案。
