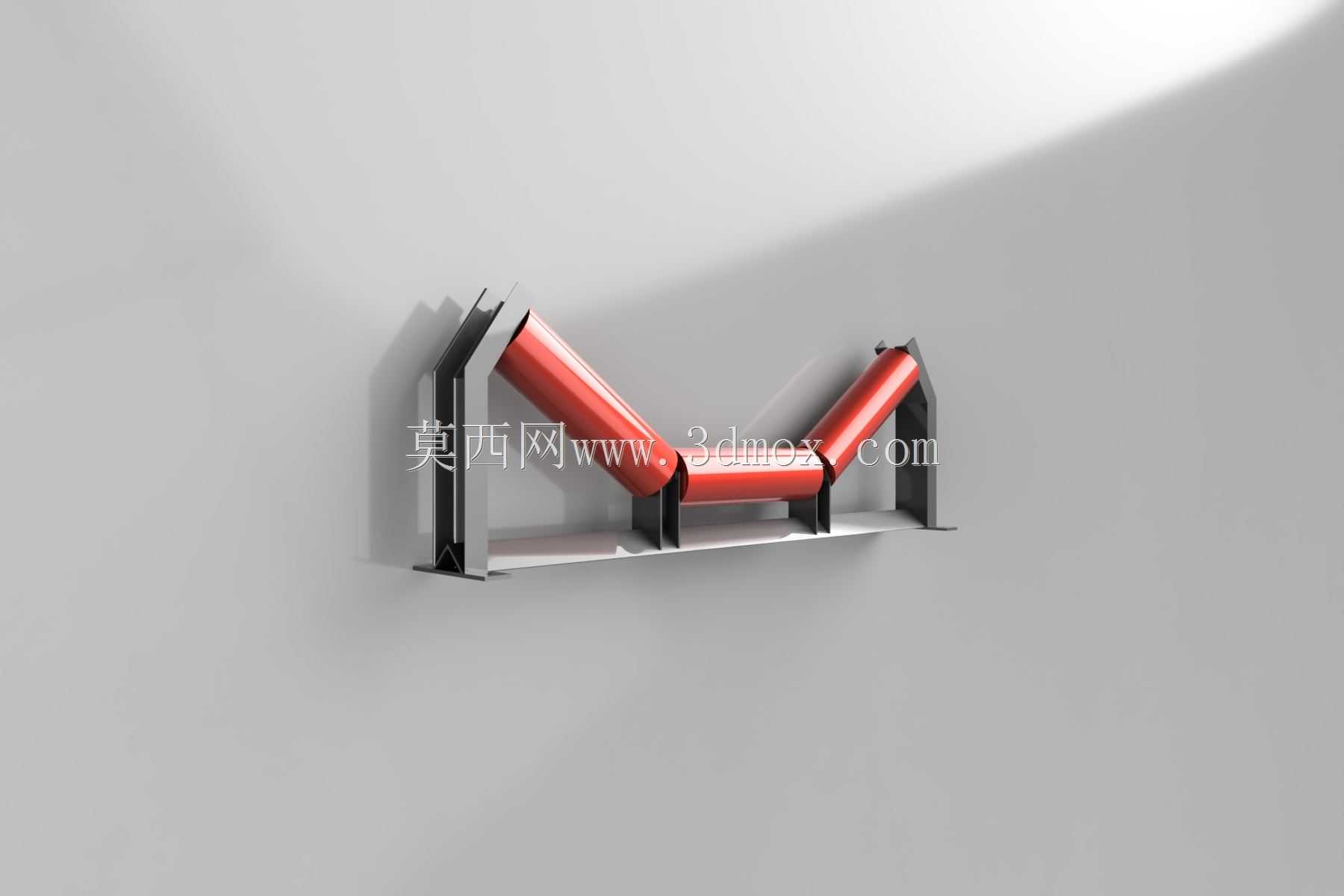

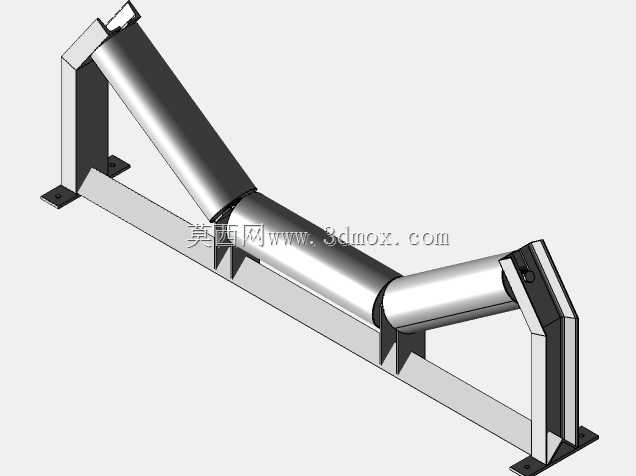

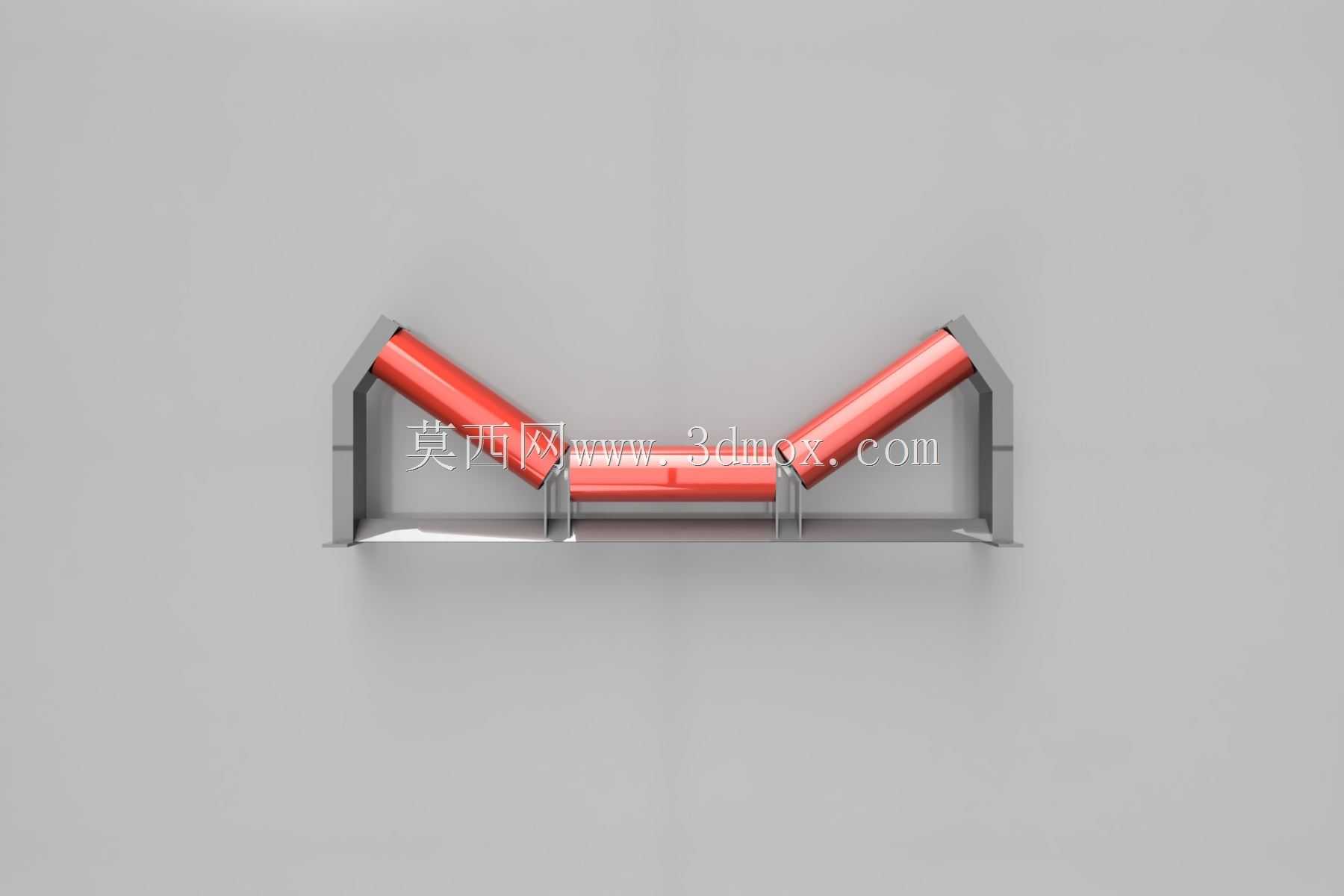

槽型托辊输送支撑组件三维结构

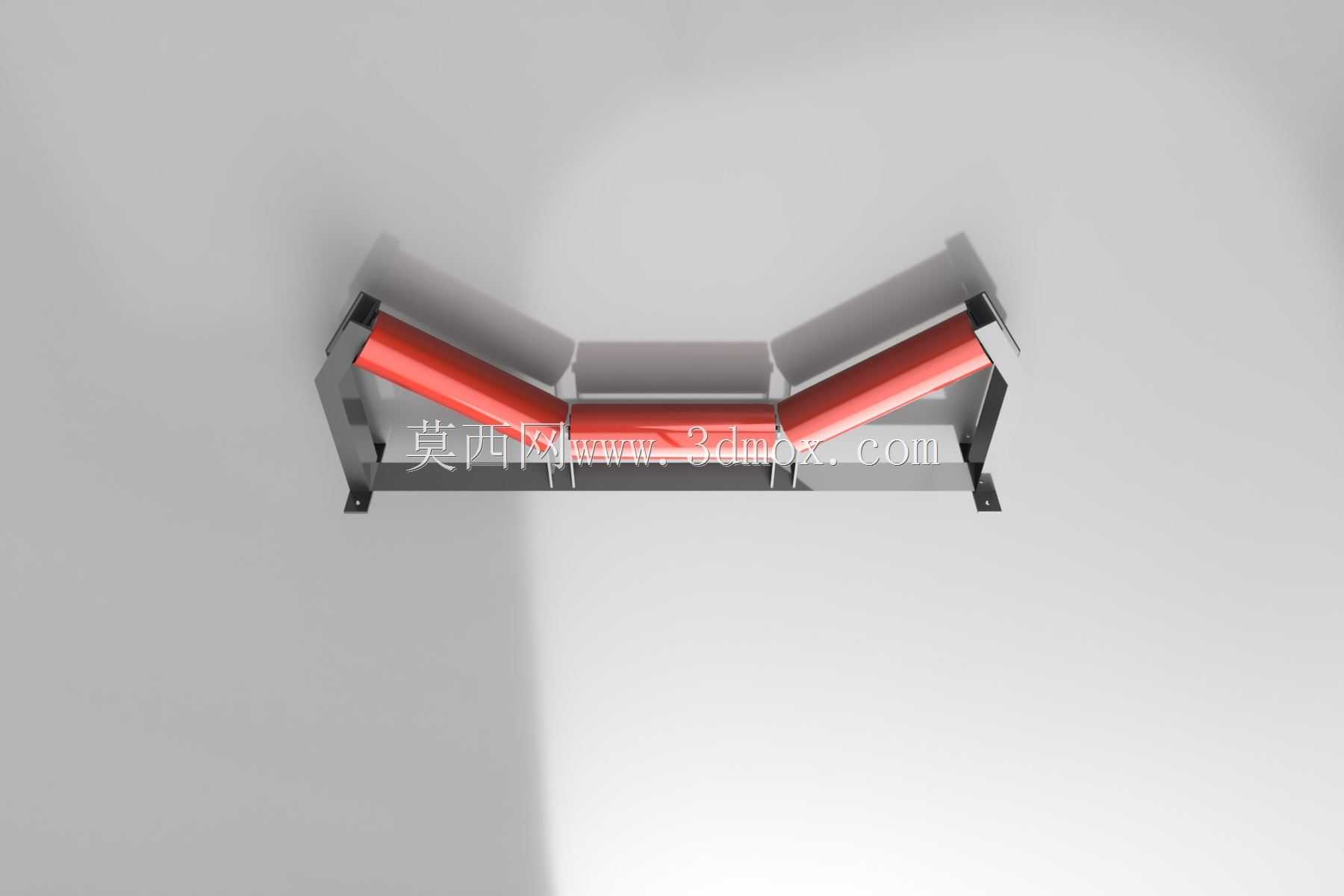

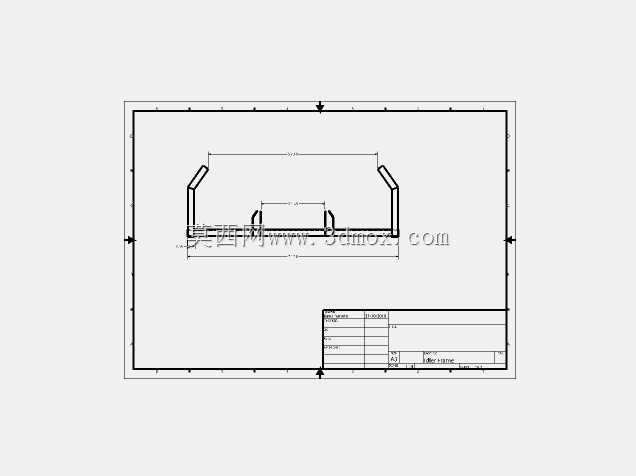

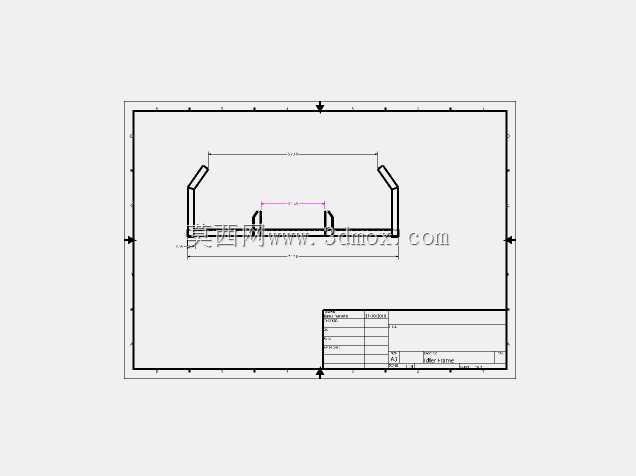

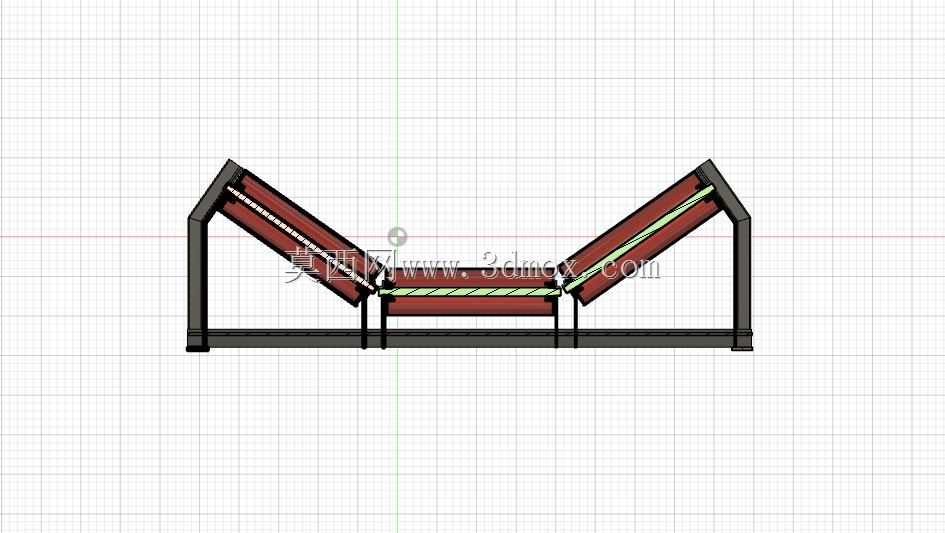

　　该结构为带式输送系统的核心承载支撑单元，主要应用于矿山、建材、粮食、化工等散料输送场景，作为输送带的承托部件，避免输送带在物料重力作用下出现过度下垂、跑偏等问题，保障带式输送线的平稳运行。从实际工况适配来看，槽型的托辊排布设计，能够让输送带形成梯形截面的料槽空间，相比平托辊结构可提升30%以上的散料装载量，同时减少物料在输送过程中的撒漏问题，尤其适配颗粒状、块状散料的长距离输送需求。设计过程中，首先考虑了安装边界的适配性，支架底部预留的安装孔位可直接与输送线的中间架纵梁通过螺栓连接，无需额外焊接调整，适配多数常规带宽的带式输送机安装尺寸，托辊的辊径、槽角参数均按照通用散料输送的工况载荷做匹配，

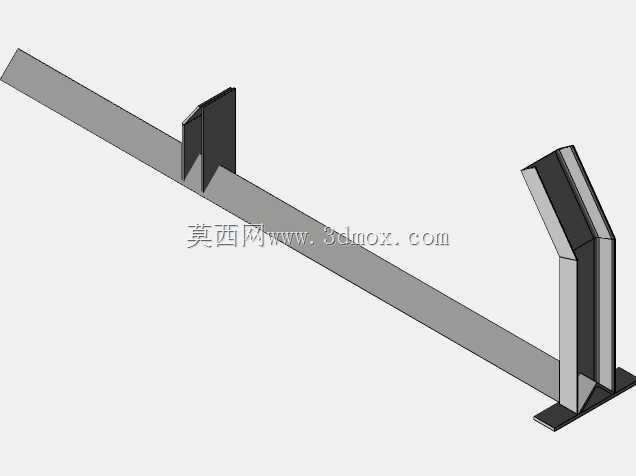

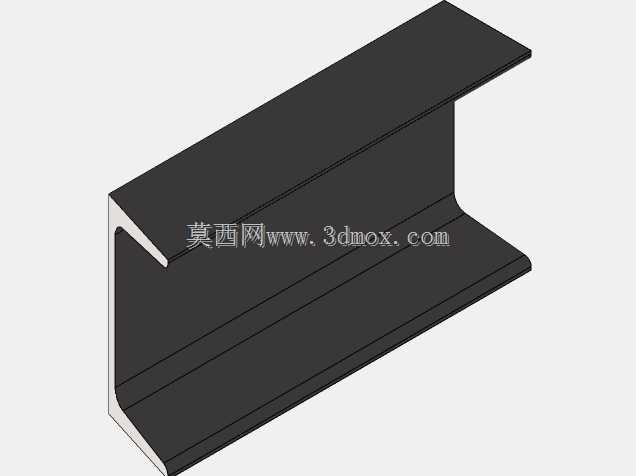

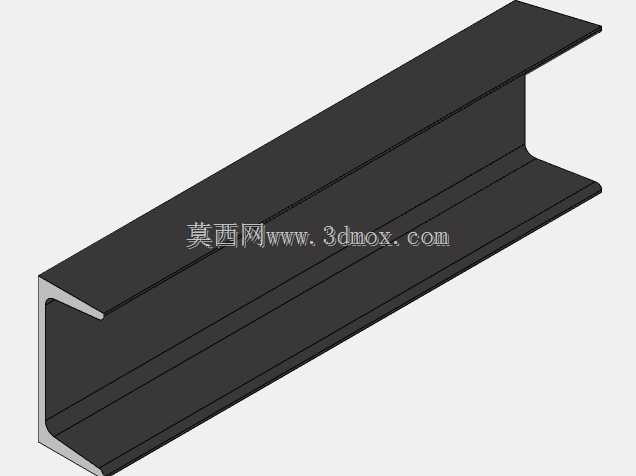

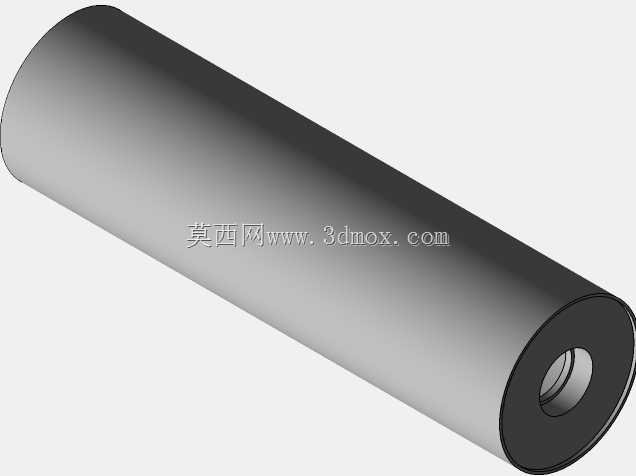

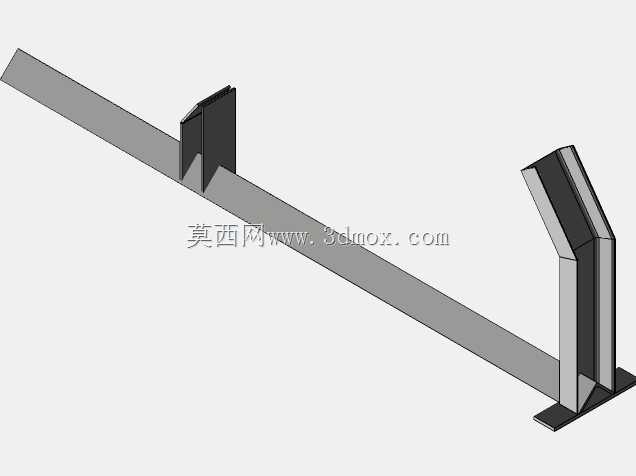

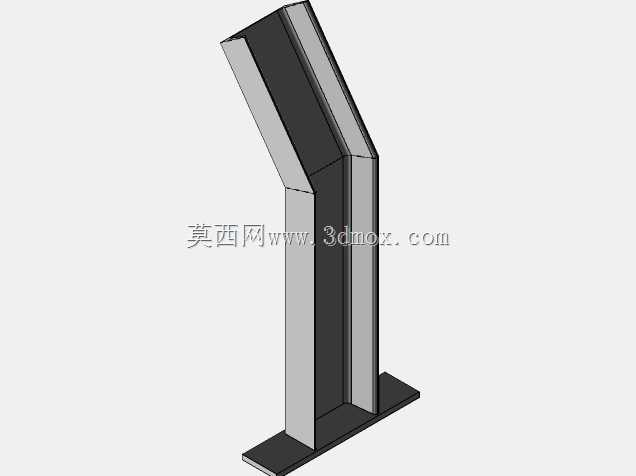

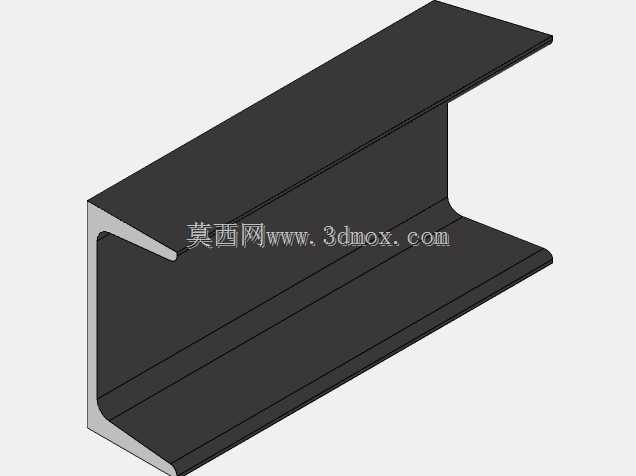

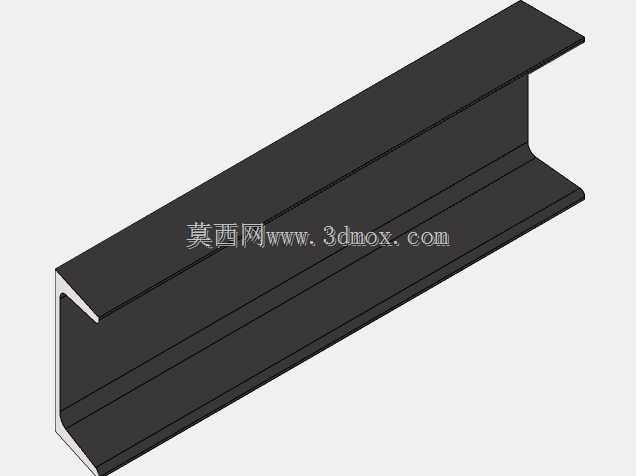

　　单组托辊可承载的物料重量覆盖常规输送线的单位长度载荷范围，辊体与支架的连接采用可拆卸的卡装结构，后期维护更换辊体时无需拆解整体支架，可大幅缩短现场运维的停机时间。结构细节上，两侧倾斜托辊与中间水平托辊的排布角度经过受力优化，能够让输送带在运行过程中保持对中状态，减少输送带边缘与机架的摩擦损耗，支架采用折弯成型的型钢构件，在保证整体结构刚度的前提下尽可能降低自重，减少输送线整体的钢结构载荷。从建模逻辑来看，该模型完整还原了托辊的辊筒、转轴、轴承座以及支架的折弯、安装孔等细节特征，可直接用于输送线的整体装配干涉检查，也可作为不同带宽、不同槽角托辊组的参数化设计基础模板，设计人员可根据实际输送物料的堆积角、输送量、带宽参数调整托辊长度、

　　倾斜角度以及支架的跨距尺寸，快速衍生出适配不同工况的托辊组结构。在实际选型应用中，该类托辊组通常按照1.2米到1.5米的间距排布在输送线的承载段，在受料点位置可加密排布间距，缓冲物料下落对输送带和托辊的冲击，模型中预留的安装尺寸公差可直接对接现场的钢结构安装要求，无需二次调整安装位的孔位坐标。
