等径连续螺旋给料输送构件三维设计

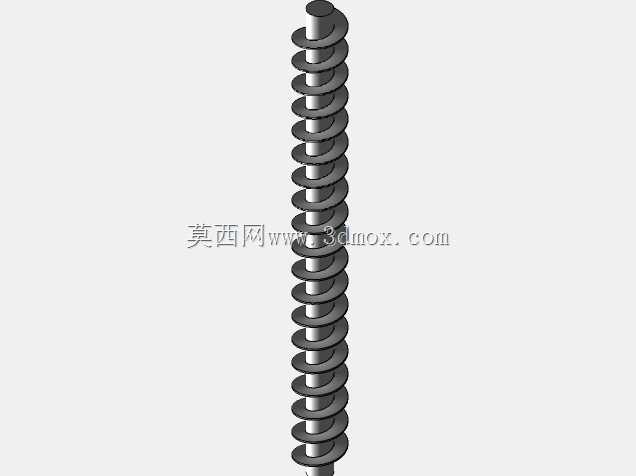

　　在散料处理的各类生产场景中，这类螺旋输送构件是密闭式物料转运环节的核心执行部件，常被布置在料仓出料口、工艺设备衔接段、粉体配料工位之间，用来完成粉状、颗粒状、小块状物料的水平或小倾角连续输送，避免物料在转运过程中出现撒落、扬尘、卡滞等问题，适配粮食加工、建材配料、化工粉体输送、污水处理污泥输送等多个工况的物料流转需求。从结构设计逻辑来看，该构件采用等螺距连续螺旋叶片焊接在中心输送轴上的结构形式，叶片外缘做了统一的圆弧倒角处理，既可以减少叶片旋转过程中与输送槽内壁的剐蹭风险，也能避免棱角处卡滞纤维状、片状物料；中心轴采用等直径实心圆轴结构，轴端预留的安装配合段可直接与驱动端的联轴器、轴承座配合，无需额外加装转接轴套，减少装配累计误差。

　　设计阶段需要重点把控的尺寸边界包含几个核心维度：首先是螺旋叶片的外径尺寸，该参数直接决定了单圈旋转的物料输送容积，需要匹配目标输送量、输送槽的内部净宽来确定，叶片与槽体单边预留3-5mm的间隙，既保证旋转自由度，也不会因为间隙过大造成物料残留；其次是螺距参数，针对流动性较好的颗粒物料，螺距可设置为与叶片外径等长，针对流动性差的易结拱粉体，螺距可适当缩小至外径的0.8倍，避免物料随叶片同步空转；再者是中心轴的直径，需要根据输送长度、物料堆积密度计算轴的扭转挠度，保证长距离输送时轴的径向跳动量控制在允许范围内，避免运转过程中出现叶片擦碰槽体的问题。实际选型应用时，还要结合物料的磨琢性调整叶片的厚度参数，针对磨琢性强的矿粉、砂石类物料，

　　叶片厚度需适当增加并做耐磨处理，针对粮食、塑料粒子等低磨琢性物料，可采用常规厚度叶片降低构件自重。该构件的安装需要保证两端轴承座的同轴度误差在允许范围内，驱动端需配置止推轴承来承受物料输送过程中产生的轴向反力，进料口位置需避开螺旋轴的端部轴承密封段，防止物料进入轴承造成密封件磨损。日常运维中，这类结构的故障点多集中在叶片磨损、轴端密封漏料、连接焊缝开裂几个位置，建模阶段对焊缝处做圆角过渡处理，可有效减少应力集中，提升构件的长期运转可靠性。
