网带式斜向输送风选分拣设备结构

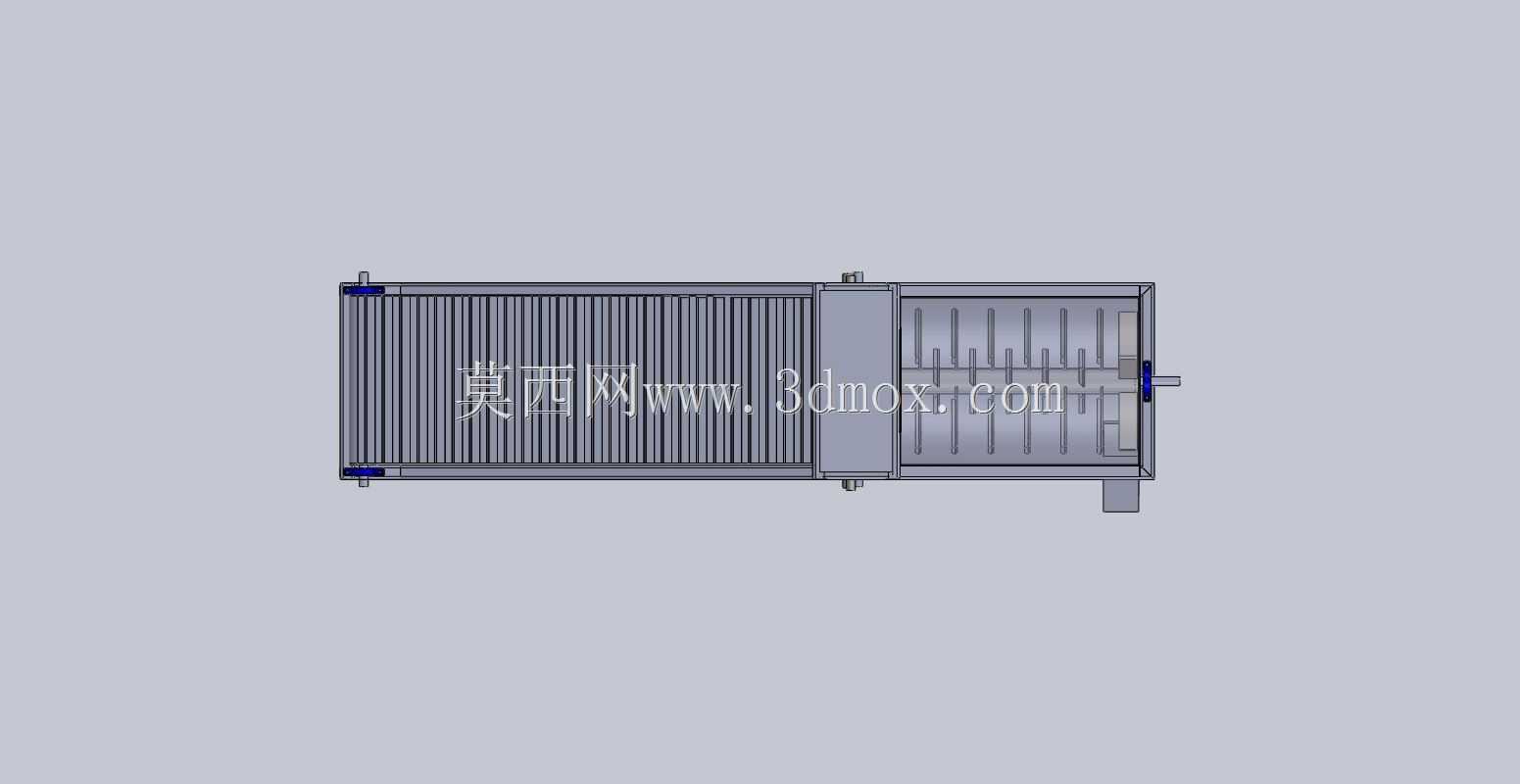

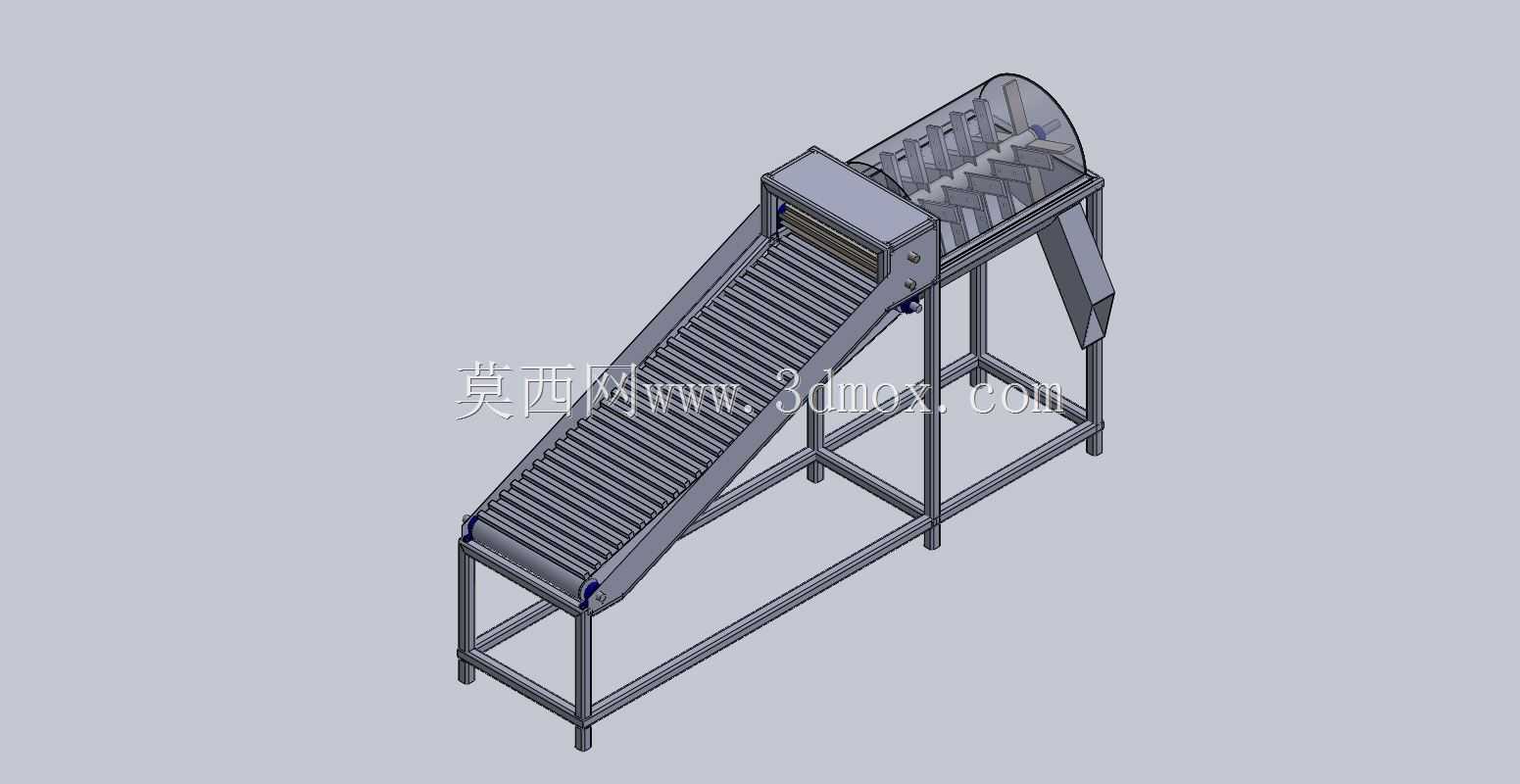

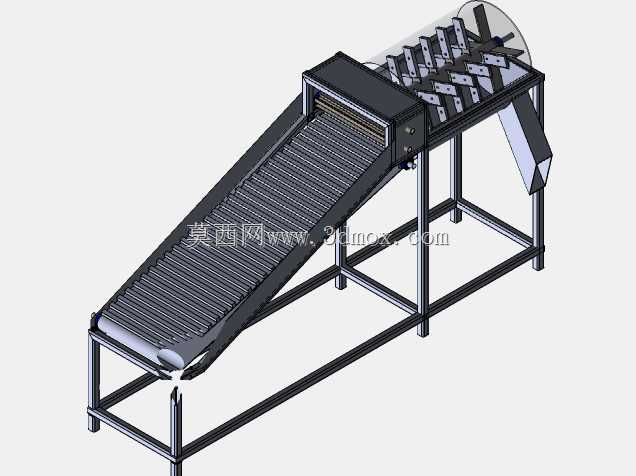

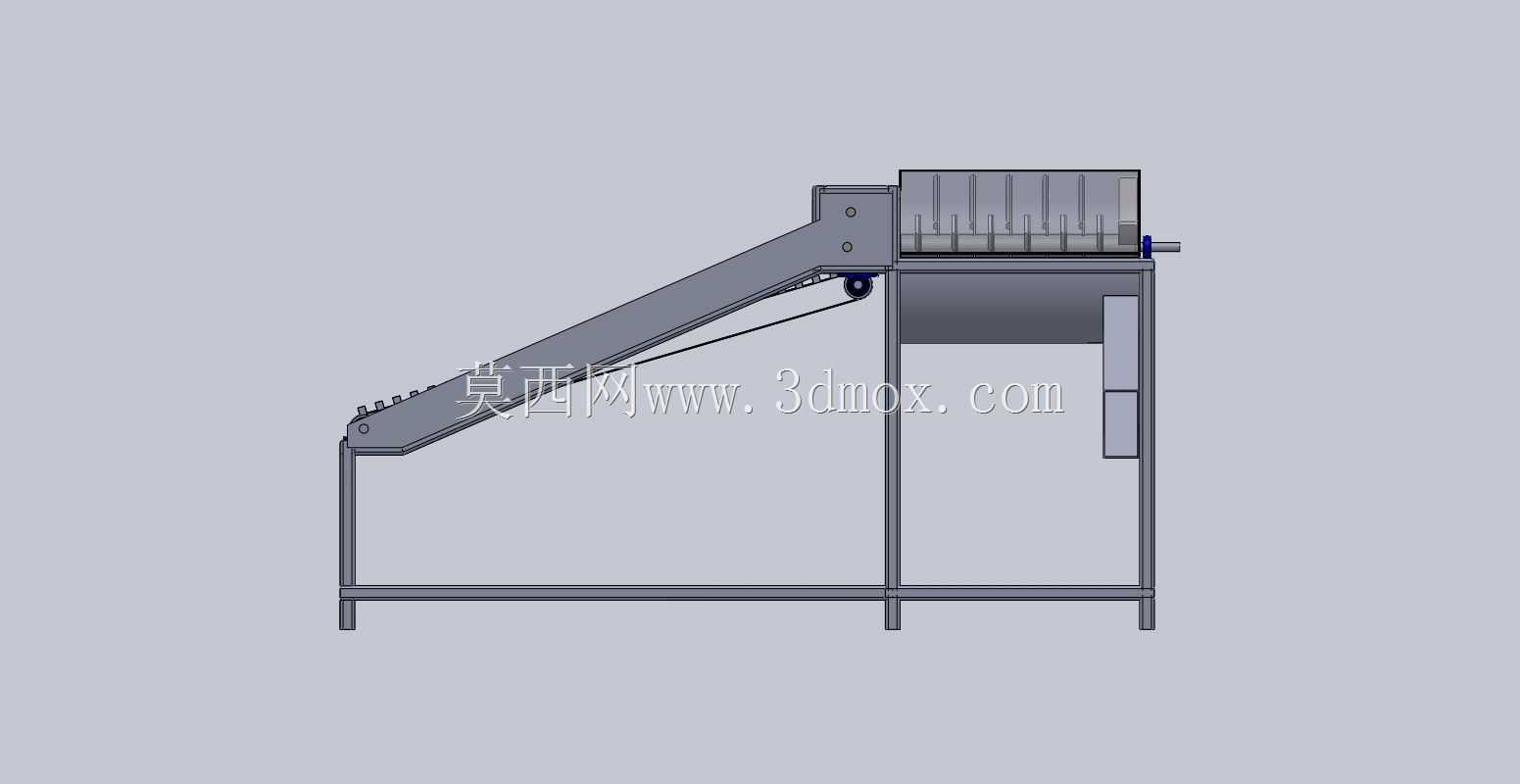

　　该设备针对散状物料的前段分选输送工况设计，常见应用于农产品初加工、食品加工边角料分选、工业碎料分级等场景，可在物料提升输送过程中同步完成轻质杂物与目标物料的分离作业。设备整体采用斜置布局，进料端位于低位，出料端衔接高位加工工位，倾斜角度结合物料自然休止角设定，避免输送过程中物料出现下滑回落问题，网带工作面采用镂空链板结构，既保证输送过程的承托稳定性，也能让风选气流顺利穿透料层，不会出现气流被工作面遮挡导致分选失效的问题。

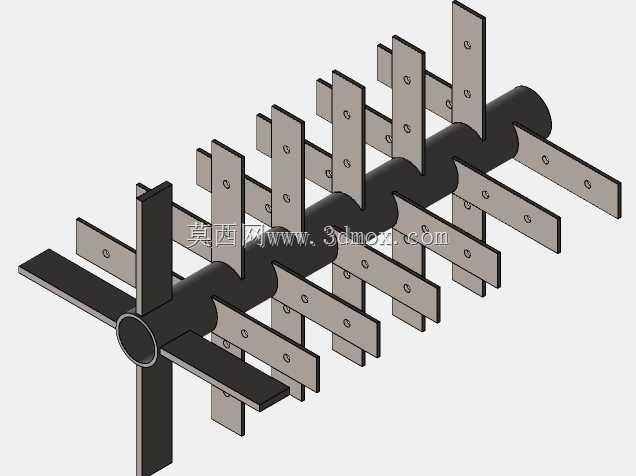

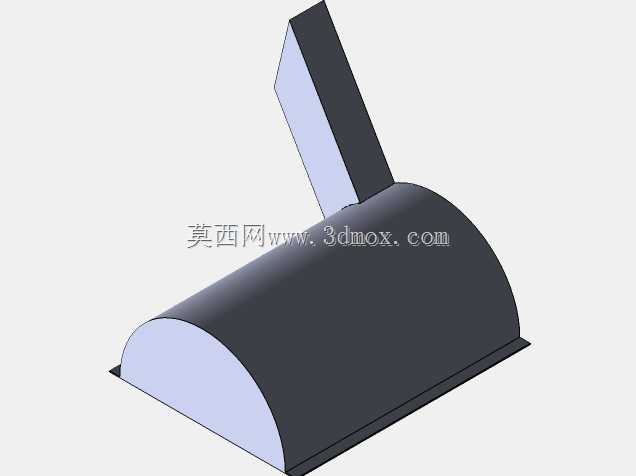

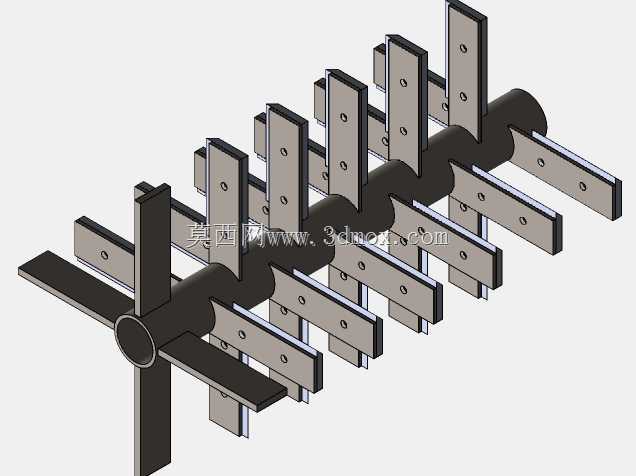

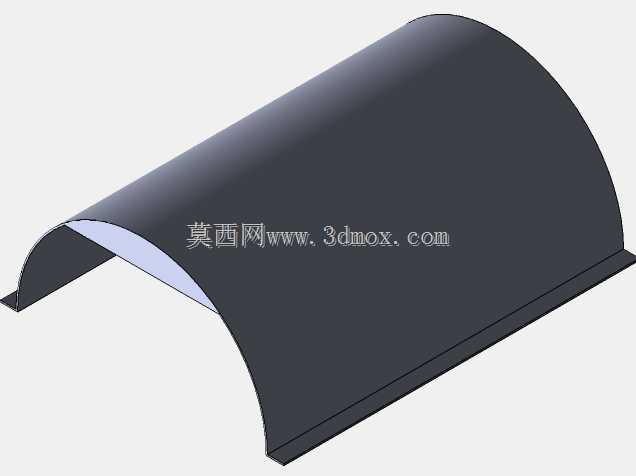

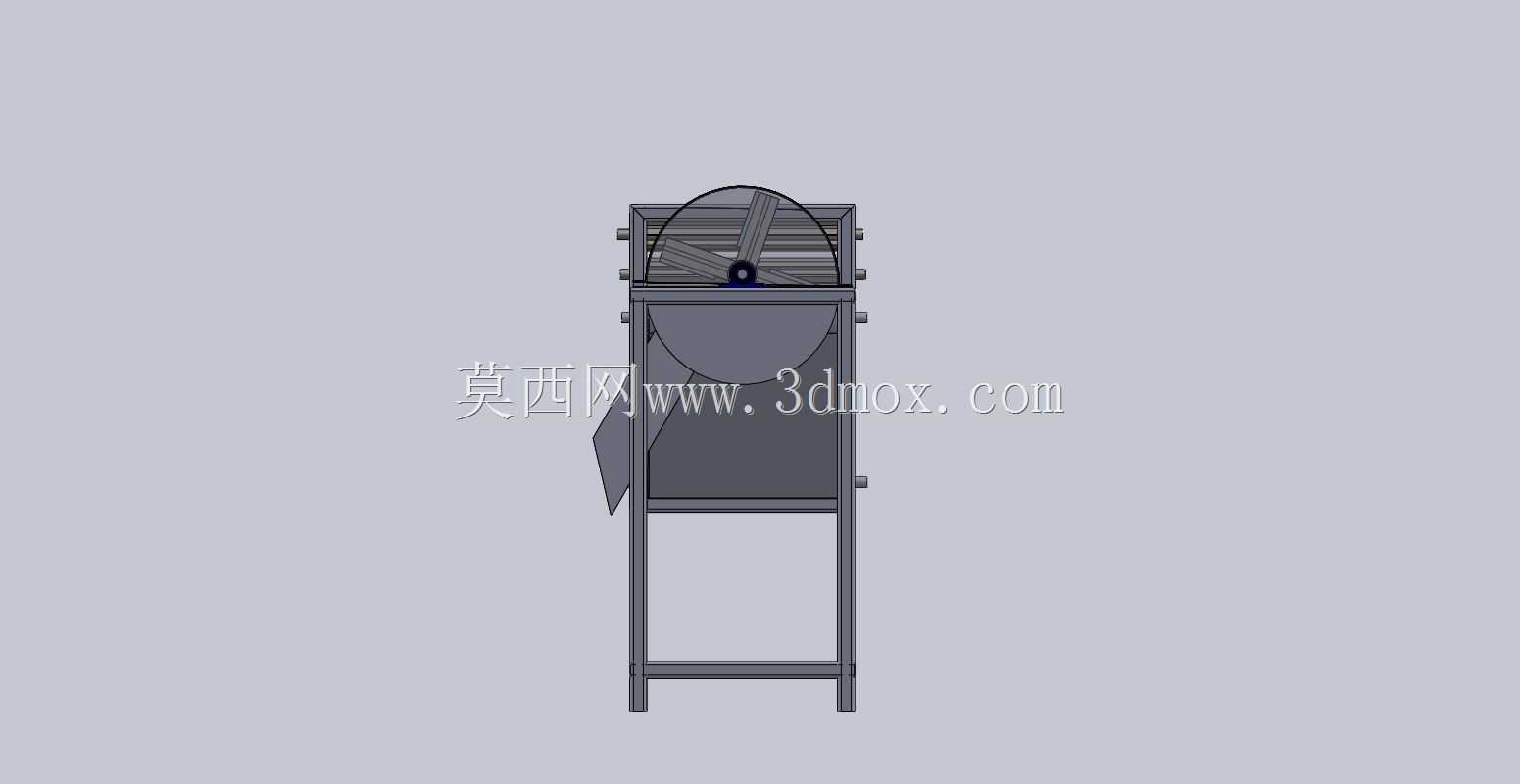

　　设备上部集成轴流风选单元，多组风叶沿输送方向排布，风腔外侧设置弧形导风罩，可将气流精准导向网带表面的料层，根据物料密度差异调整风速后，轻质杂质会被气流吹入侧部的导料溜槽排出，重质目标物料则随网带继续上行至端部卸料口落入下一工序，风叶组件采用模块化安装方式，单组风叶可独立拆卸维护，无需拆解整个风腔结构，降低日常运维的拆装工作量。

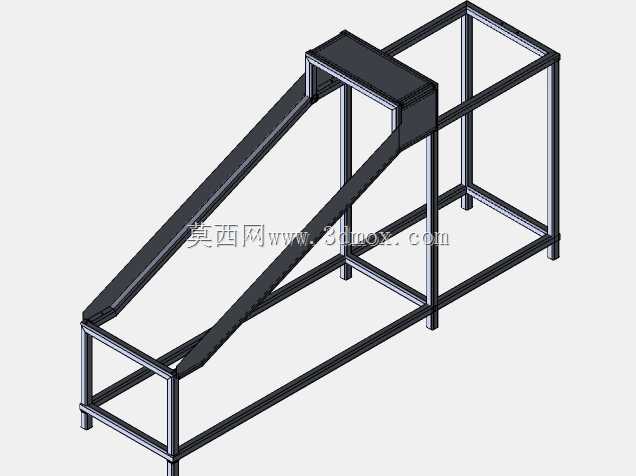

　　机架部分采用标准矩形钢管焊接成型，支腿底部设置可调脚杯，可根据现场安装地面的平整度调整设备整体水平度，抵消地面不平带来的机架晃动问题，网带驱动端设置在设备高位，采用链轮链条传动结构，传动扭矩充足，可适配不同重量的散料输送负载，张紧机构设置在低位进料端，通过调整从动轴的前后位置实现网带张紧度调节，避免网带长期运行出现打滑、跑偏问题。

　　从安装边界来看，设备整体宽度控制在常规车间通道的通行允许范围内，长度方向可根据现场提升高度需求调整倾斜段的尺寸，侧部出杂溜槽的伸出长度可对接现场的杂料收集箱，无需额外增设转接导料结构，设备进料端预留了与上游振动给料设备的对接安装位，出料端的卸料高度可匹配常见的清洗、分选、包装设备的进料口高度，减少现场安装时的非标改制工作量。设计过程中优先考虑了易损件的通用性，网带链板、传动链轮、风叶轴承均采用行业通用标准件，无需定制特殊规格配件，降低设备全生命周期的维护成本，风选段的风速调节可通过更换不同转速的驱动电机实现，适配不同密度物料的分选需求，无需对主体结构做大幅改动。
