实验室集成式操控面板结构设计

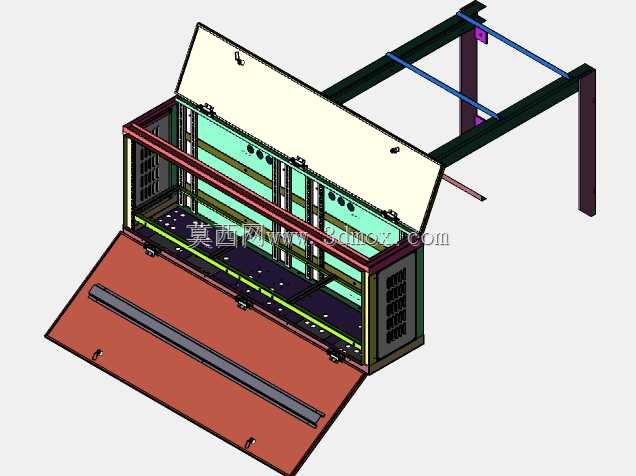

　　在理化分析、材料检测类实验室的台架布局中，这类操控面板是衔接实验人员与各类台载设备的核心交互载体，通常嵌入安装在实验台边侧的立式支架或者通风橱侧立面，承担气路通断、电源分配、小型实验模块启停的集中操控功能，避免实验过程中操作人员反复俯身调整台底设备，减少操作动线的冗余长度。从结构设计逻辑来看，面板主体采用1.5mm厚度冷轧金属板作为基材，折弯边做R3圆角处理，既避免安装过程中划伤操作人员，也能提升整板的抗形变能力，整板平面度控制在0.2mm/m以内，保证各类按钮、指示灯、数显模块安装后不会出现歪斜、卡滞的问题。面板的安装边界预留了8mm宽的压边，适配实验室常见的19英寸标准安装立柱孔距，上下两侧设计有隐藏式走线槽，

　　强电回路与弱电信号回路分槽布置，槽内预留扎带固定位，避免现场布线时强弱电交叉产生信号干扰，影响精密检测仪器的数值稳定性。面板表面做哑光静电喷塑处理，反光率控制在15%以下，避免实验室顶部照明在面板表面形成反光，干扰操作人员对指示灯状态的判断；所有操控元件的安装孔位采用激光切割加工，孔位公差控制在±0.1mm，适配市面上主流的急停按钮、旋钮开关、数显温控模块、气路调压阀的安装尺寸，不需要现场二次扩孔。设计过程中特意将高频操作的启停旋钮、急停按钮布置在面板右侧距底边120-160mm的区间，匹配成年操作人员站立状态下的手部自然操作高度，降低长时间操作的疲劳感；气路接口、电源输出接口布置在面板下侧，

　　外接管路与线缆可以直接垂落连接台面上的实验设备，不会在面板前方形成线缆杂乱堆积的问题。面板背部设计有可拆卸的金属护罩，护罩与主体采用快拆螺丝连接，日常维护时不需要将整板从安装位拆下，仅需打开背部护罩即可完成接线端子紧固、元件更换的操作，护罩上开有均匀分布的散热孔，保证内部电气元件长时间工作时的热量可以顺利散出，避免局部积热导致元件寿命缩短。考虑到实验室场景经常会有试剂溅落的可能，面板接缝处都设计有密封胶条安装槽，装配后可以达到IP54的防护等级，避免少量液体溅入面板内部造成电路短路，同时金属基材表面做了耐酸碱腐蚀的涂层处理，能够耐受实验室常见的弱酸碱试剂擦拭，长期使用不会出现涂层脱落、基材锈蚀的问题。
