商铺外置手机充电广告收费柜结构设计

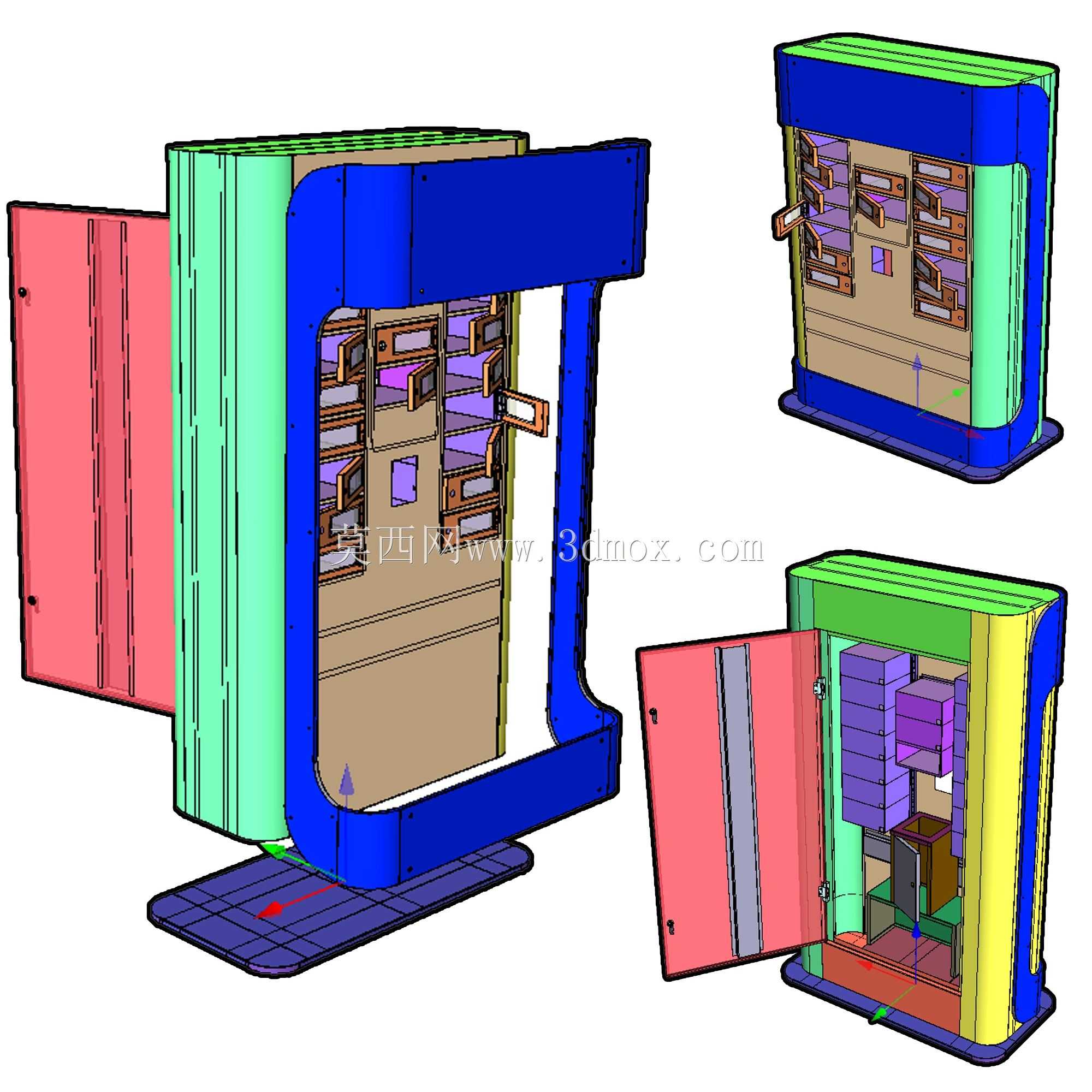

　　这款柜体设备主要部署在临街商铺、社区便利店、商圈沿街点位的室外入口区域，核心解决流动人群临时手机充电的刚需，同时集成广告展示、自助收费功能，在不占用商铺内部经营空间的前提下，为点位运营方创造额外收益。从结构设计逻辑来看，整体采用C型落地支撑框架搭配独立内舱的分体式布局，底部支撑底座做了加宽处理，接触地面的安装面预留膨胀螺栓固定孔位，可适配水泥地面、地砖地面等多种室外铺装场景，安装边界要求底座周边预留至少150mm的操作与检修空间，避免紧贴墙面或台阶导致舱门无法完全开启。柜体主舱采用对开式金属门板设计，门板内侧设置加强筋结构，降低室外长期使用过程中因温差、外力碰撞产生的形变概率，门板与框架之间采用隐藏式合页连接，外侧预留锁具安装位，

　　非运维人员无法随意开启舱体。内部舱体做了分层隔断设计，上层区域预留多格充电仓位，每个仓位可独立放置手机，内部走线槽预先规划了充电模块的布线路径，强弱电走线区域做物理分隔，避免线路缠绕带来的安全隐患；下层区域预留收费控制模块、电源适配器的安装空间，模块安装位设置可调节固定孔，可适配不同规格的控制主板与电源组件。柜体正面与侧面的平整区域预留广告张贴与灯箱安装位，广告位的边框做了嵌入式卡槽设计，更换广告画面时无需拆解整体柜体，仅需抽出卡槽内的透明防护板即可完成画面替换，大幅降低后期运维的操作难度。框架与舱体的连接采用可拆卸式螺栓固定，运输过程中可将支撑框架与主舱体拆分打包，降低运输体积，现场安装时仅需对准定位孔拧入固定螺栓即可完成组装，

　　无需复杂的现场焊接或二次加工。考虑到室外使用场景，柜体所有拼接缝隙处都预留了密封胶条的安装槽位，门板闭合后可实现基础的防雨防尘效果，避免雨天渗水导致内部电路出现故障，柜体底部的支撑脚做了抬高处理，距离地面高度不小于50mm，防止地面积水倒灌进入舱体内部。整体结构以金属板材折弯拼接为主要成型方式，所有折弯处都做了圆角过渡处理，避免尖锐棱角对过往行人造成磕碰伤害，外露的螺栓端头都加装了塑料防护帽，兼顾安全性与外观整洁度。
