自助售票电子卡充值终端外壳结构设计

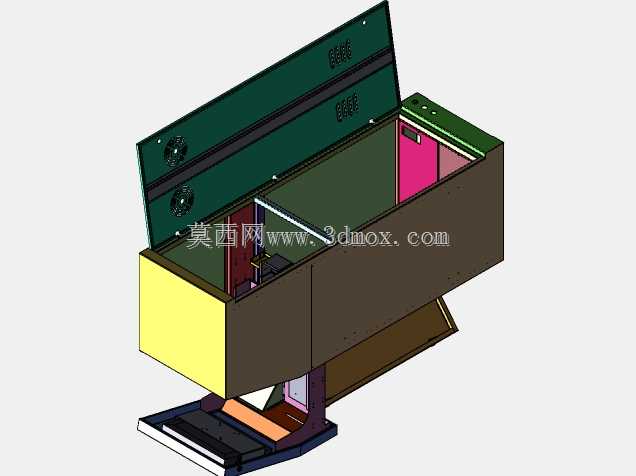

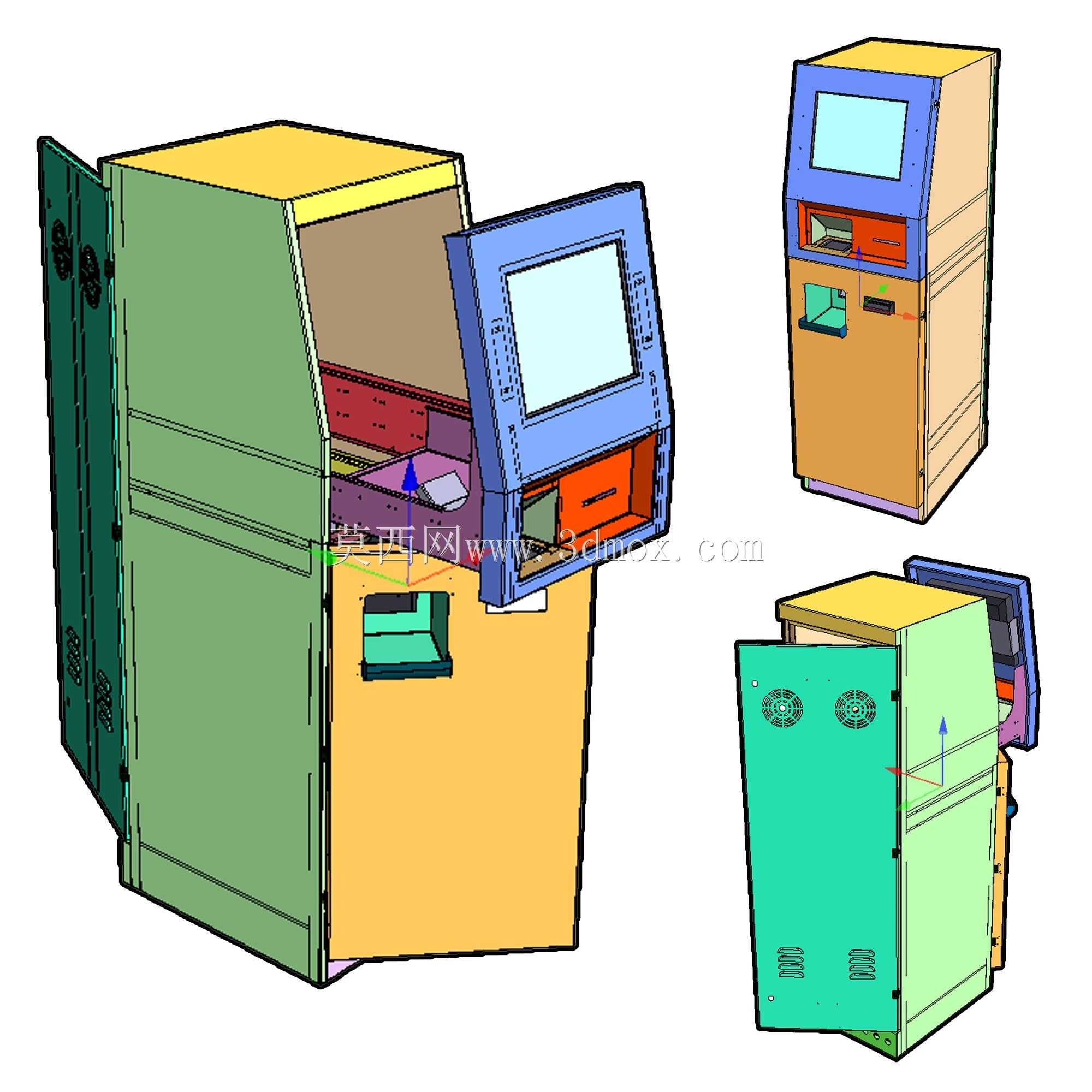

　　这款自助服务终端外壳主要面向公共交通场站、文旅景区、商圈便民服务点等场景布设，核心承载自助售票、电子储值卡充值、凭证打印三类核心功能，所有结构设计均围绕量产落地与现场运维需求展开。从结构拆分来看，整机采用分体式钣金拼接架构，主柜体采用1.5mm厚冷轧钢板折弯成型，侧门设置可拆卸式铰链锁具，运维人员无需挪动整机即可打开侧门完成内部工控模块、票卷仓、电源组件的检修更换，侧门内侧预留走线卡扣位，可将内部强电、信号线路规整固定，避免长期使用过程中线路拉扯脱落。操作区采用15度倾斜式人机交互布局，触控显示屏嵌入安装位后屏幕表面与操作面齐平，周边做圆弧折弯处理避免尖锐棱角磕碰，屏幕下方预留出钞/出票口、非接卡感应区、密码键盘安装位，

　　各安装位的公差控制在±0.2mm以内，可适配市面主流的票务模块、读卡模块的安装尺寸，无需二次改孔。柜体下部设置独立的废票回收仓与散热通风区，通风孔采用百叶窗式冲压结构，外侧加装防尘滤网，可在保证空气流通带走工控机运行热量的同时，阻挡外界灰尘、飞虫进入柜体内部，滤网采用抽拉式安装，日常清洁无需拆解柜体结构。整机底部预留四个M12膨胀螺栓固定孔位，可直接固定于水泥地面，也可搭配配套底座做落地式布设，安装时需预留后侧不少于400mm的运维操作空间，侧方开门侧预留不少于600mm的开门操作距离，避免布设位置过于紧凑影响后续运维。顶部做斜顶式防水折弯处理，可避免日常清洁或意外泼洒的液体沿柜体缝隙渗入内部，所有拼接焊缝均做打磨抛光后喷塑处理，

　　外观无明显焊接痕迹，表面涂层可耐受日常擦拭清洁的轻度腐蚀，适配公共区域高频使用的耐磨需求。内部安装层板采用可调节式设计，层板通过侧边的腰型孔固定在柜体立柱上，可根据内部搭载模块的尺寸调整层板高度，适配不同配置的功能模块搭载需求，无需重新加工结构件，降低不同配置机型的开模成本。
