壁挂式数字测温终端结构设计方案

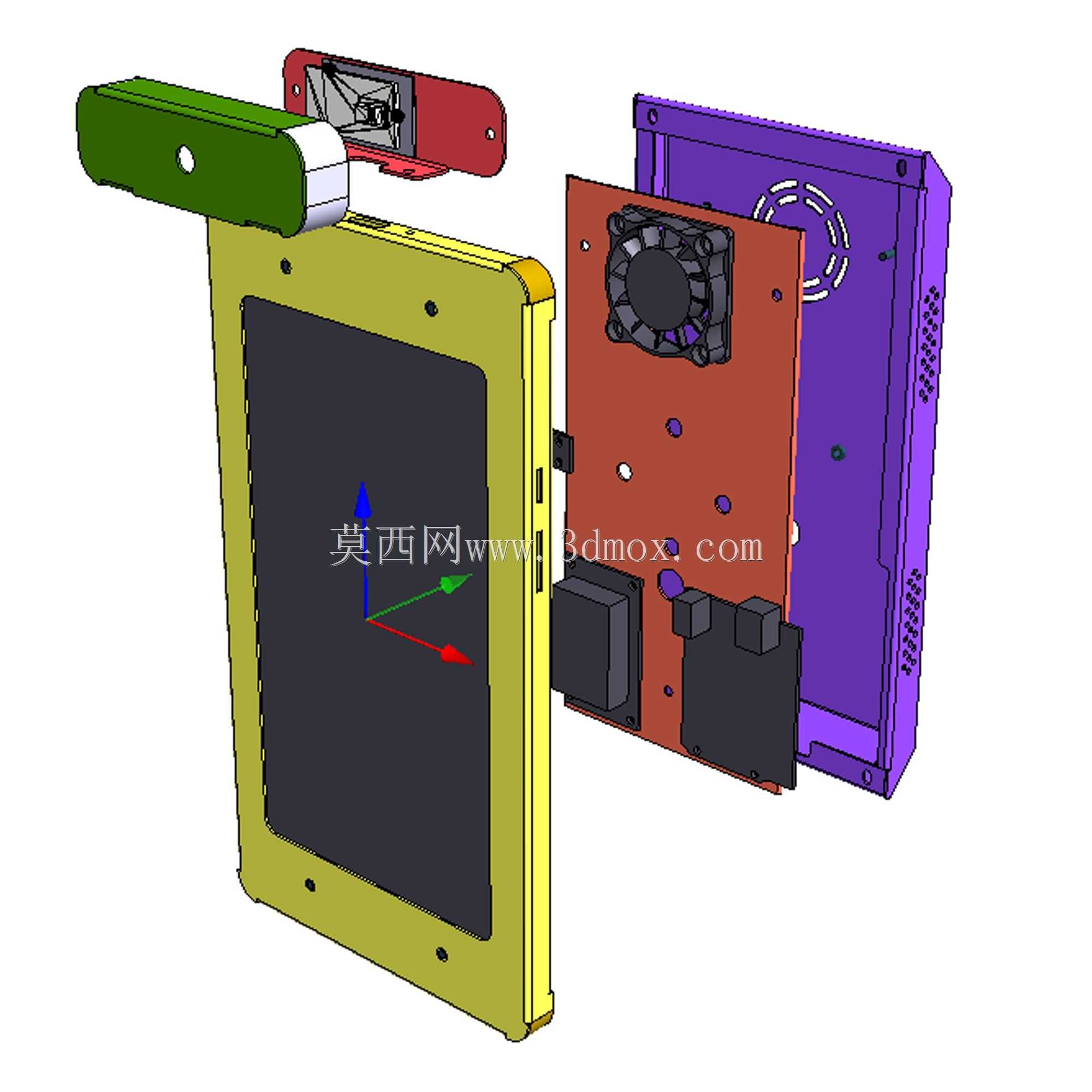

　　这款壁挂式数字测温终端的结构设计，首先围绕公共区域、工业工位、仓储环境的日常测温需求展开，适配非接触式快速测温、出勤身份核验的复合使用场景，可固定在墙面、闸机侧方等位置，满足人员通行时的同步测温与记录需求。整体外壳采用前后分层的钣金拼接结构，前壳做窄边框处理，预留大尺寸显示屏安装位，屏幕四周的固定孔位均匀排布，保证屏幕安装后无翘曲、显示区域无遮挡，前壳侧边预留按键与感应窗口的开孔，边缘做圆角钝化处理，避免安装维护时划伤操作人员。内部安装板做了元器件分区布局，将散热风扇、主控模块、供电模块、传感组件分别固定在不同区域，板上的走线槽预留足够的线束弯折空间，避免线束挤压干涉元器件，风扇安装位对应后壳的通风栅格，形成贯通的散热风道，

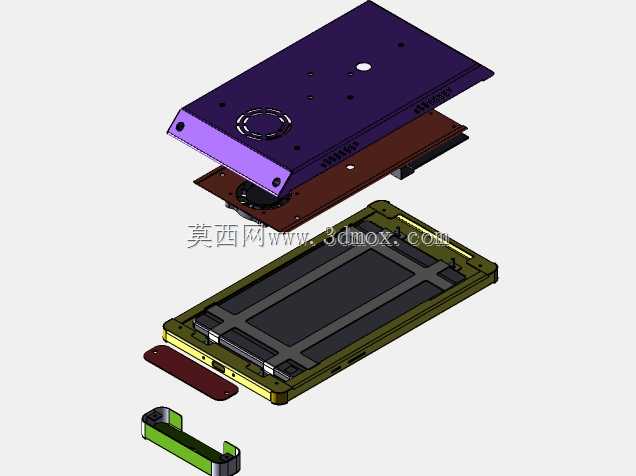

　　保证设备长时间连续运行时内部热量可及时排出，不会因积温导致元器件性能漂移。后壳设计为壁挂承力结构，背部预留挂装孔位与走线穿口，挂装孔的间距符合常规墙面86盒的安装尺寸，可直接适配现有墙面的预埋安装点位，无需额外打孔调整，后壳侧边的通风栅格做了斜向挡边设计，既保证通风量，又能避免外部泼溅、灰尘直接落入设备内部。顶部的外挂感应模块采用转轴式连接结构，可根据安装高度调整感应角度，适配不同身高人群的测温识别需求，模块与主机的连接走线隐藏在转轴内部，避免线束外露拉扯损坏。各壳体之间采用卡扣加螺丝的双重固定方式，卡扣实现预定位，螺丝保证连接强度，拆装维护时无需完全拆下所有螺丝即可打开前壳，方便后期更换元器件、清理内部积尘。

　　结构设计时充分考虑了安装边界，整机厚度控制在合理范围，挂装后突出墙面的距离不会阻碍人员通行，边角的圆弧处理也避免了通行时的磕碰风险，内部元器件的安装柱高度统一，保证各模块安装后与外壳之间留有足够的安全间隙，避免短路风险，不同材质的部件之间预留了热胀冷缩的间隙，避免高低温环境下壳体变形挤压内部元件。
