桶装水直线式自动灌装输送装置

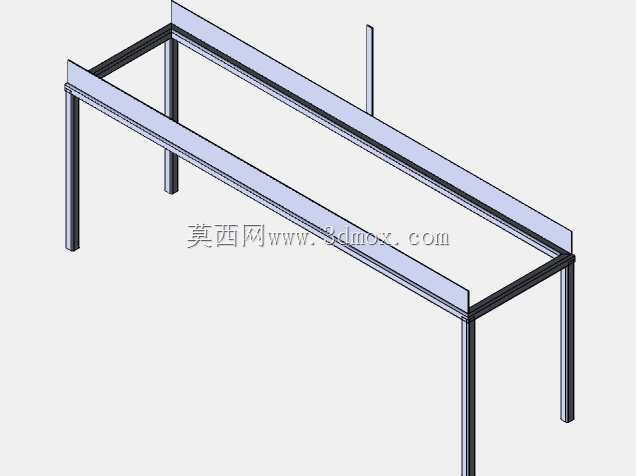

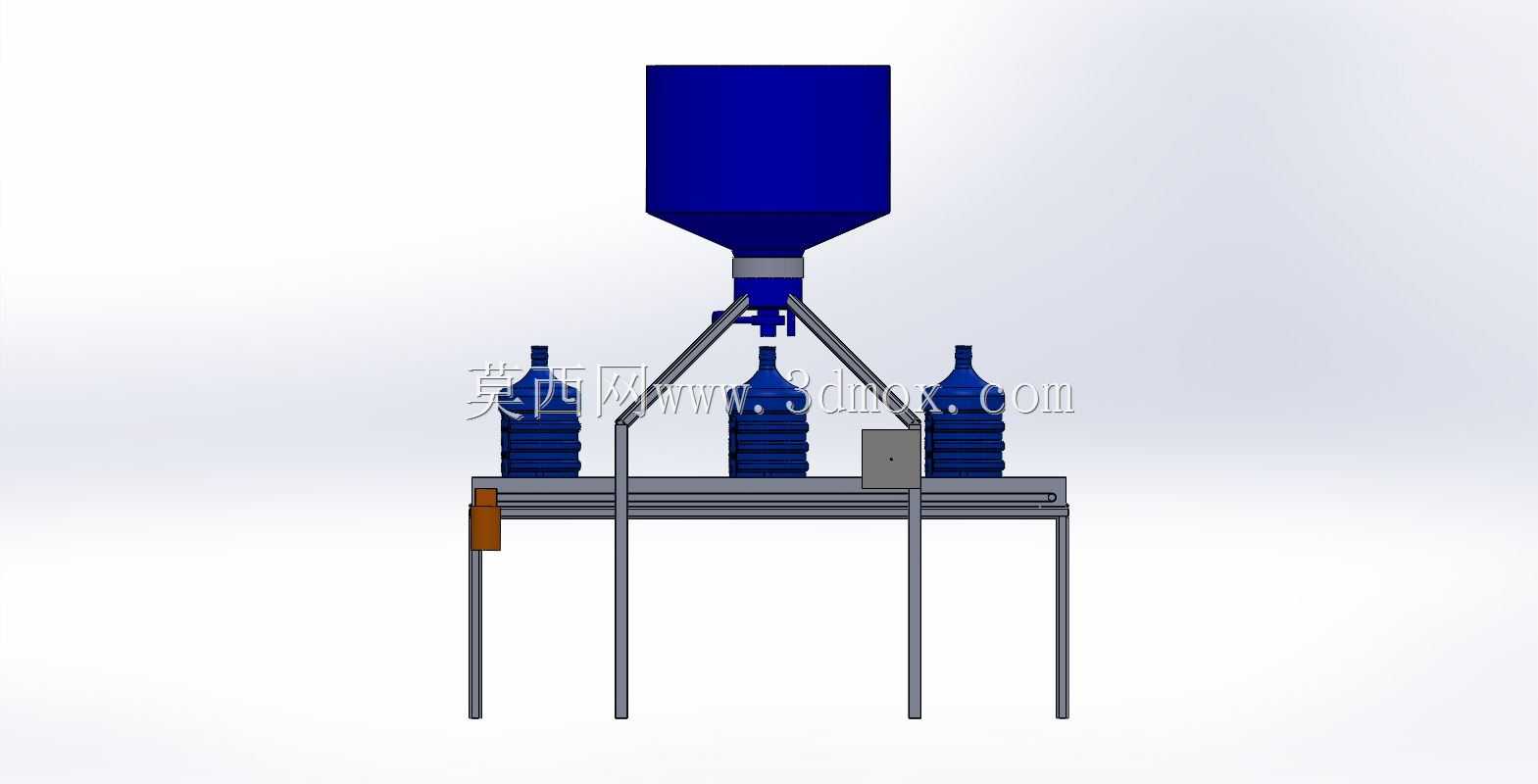

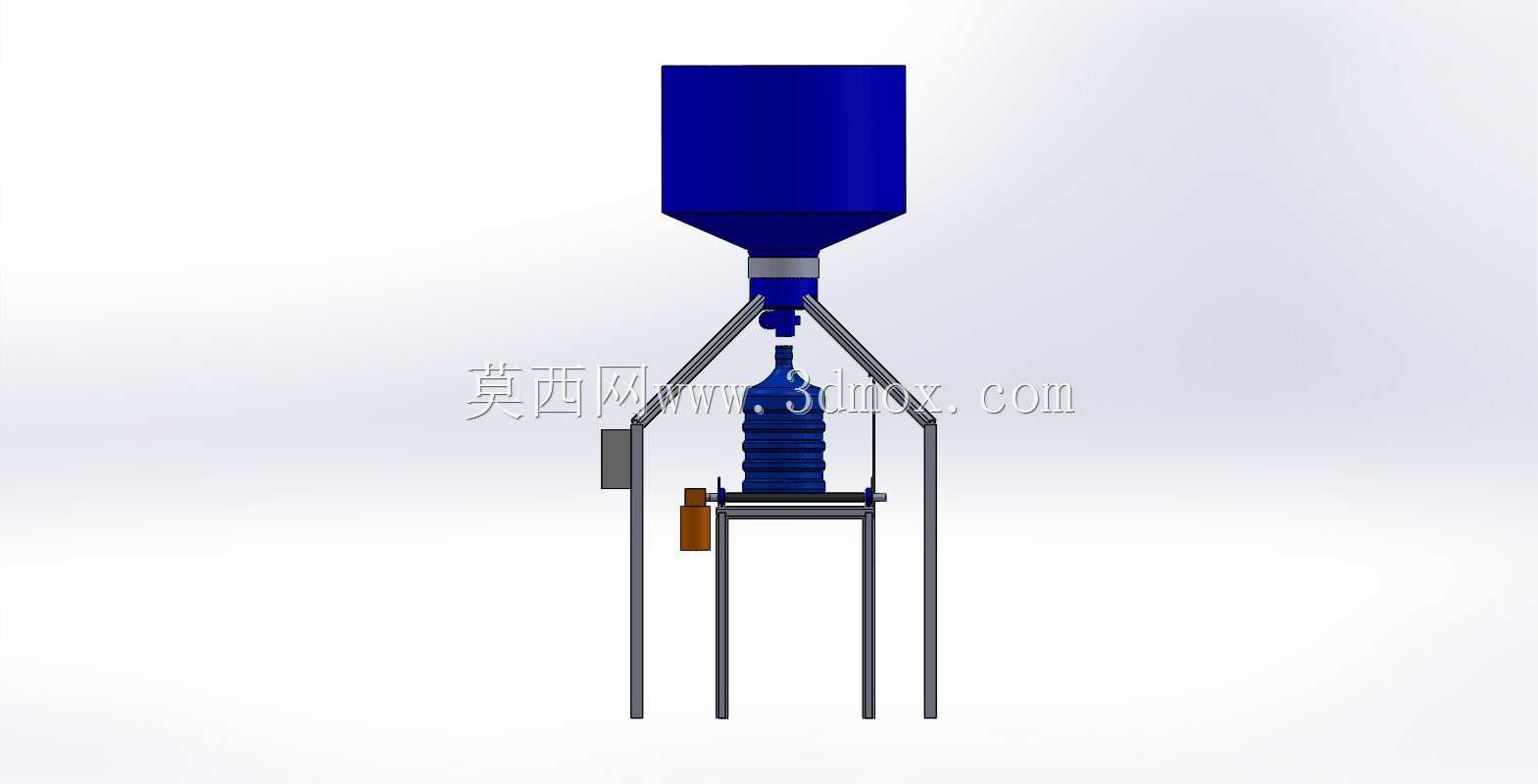

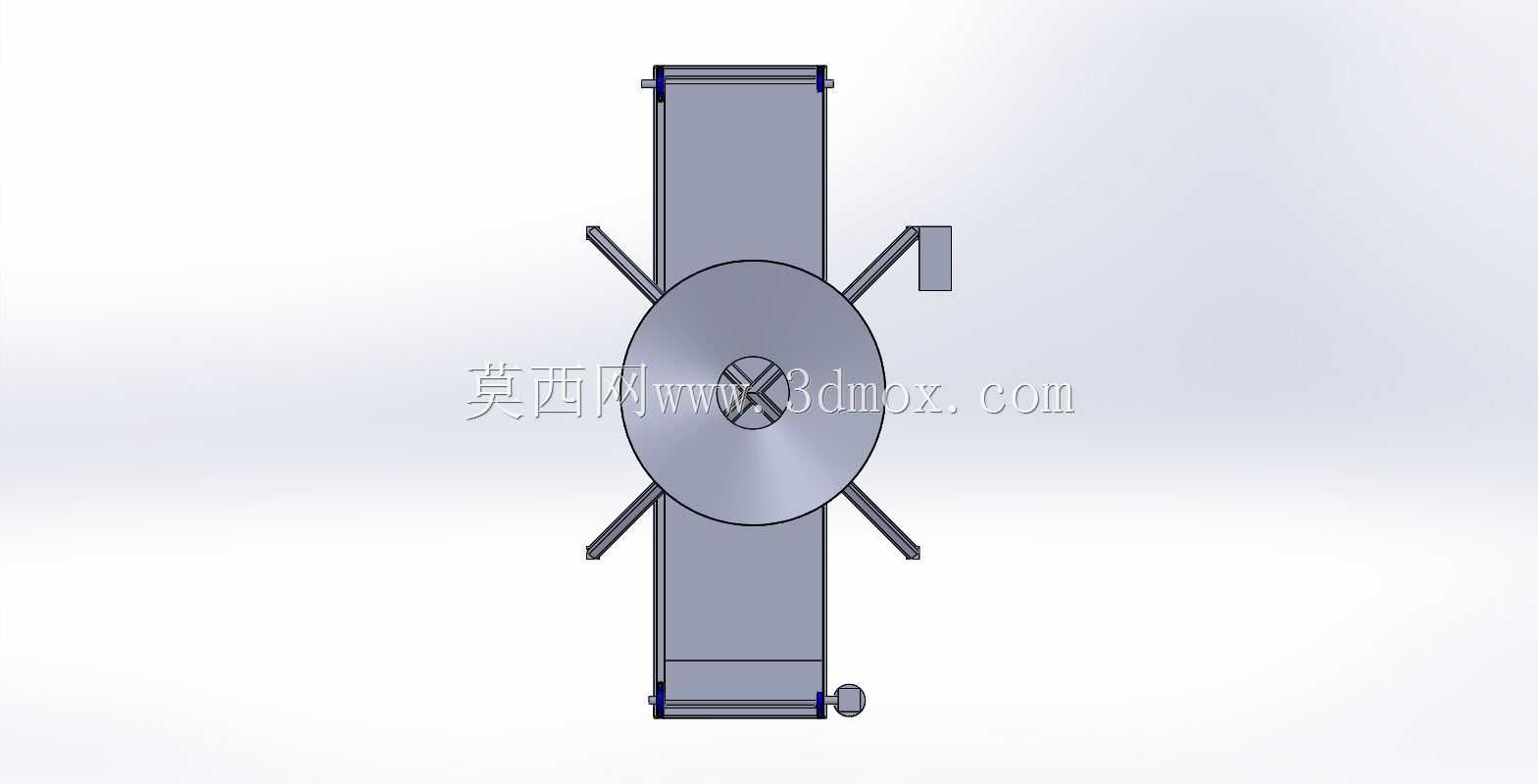

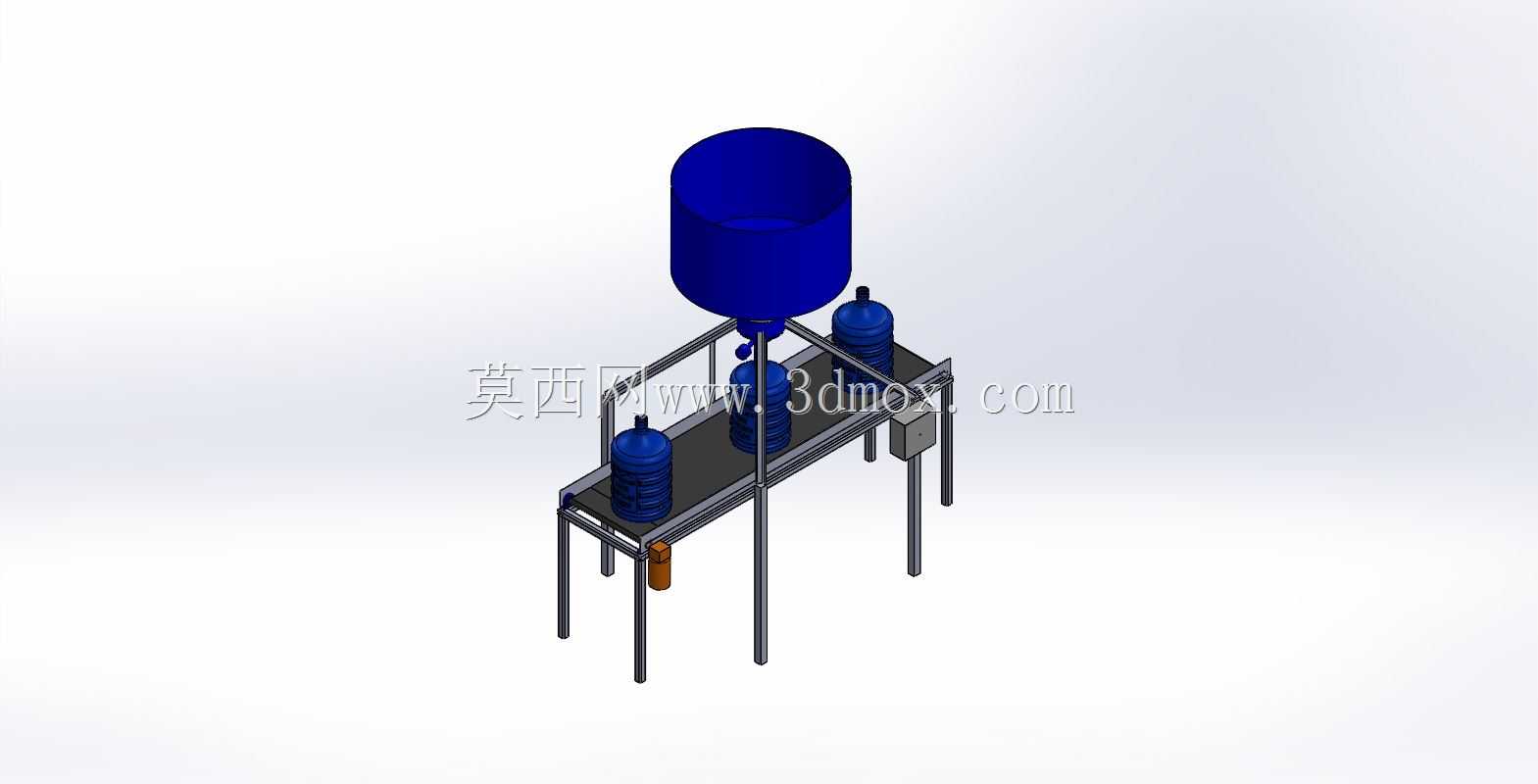

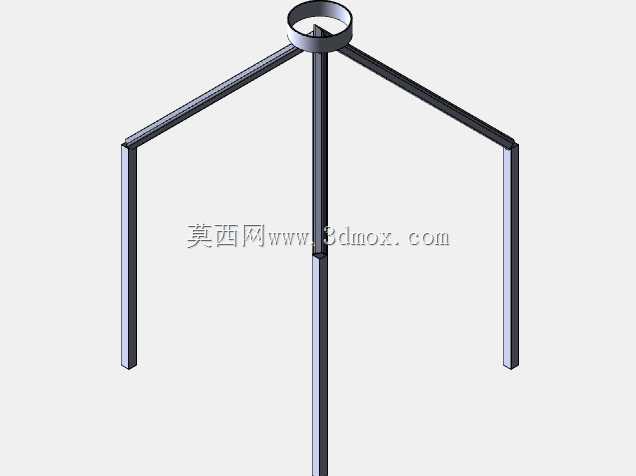

　　这套装置主要面向桶装饮用水生产环节的灌装输送工序，适配常规18.9升容量PC桶装水的生产节拍，可直接衔接上游的空桶上料、洗桶工位，下游对接压盖、灯检、套标工序，在中小型纯净水、矿泉水生产车间中应用广泛，也可经过简单调整适配大容量桶装日化液体、工业冷却液的灌装作业。整体采用直线式布局设计，核心支撑框架采用标准工业型材拼接成型，支脚底部预留调节螺栓安装位，可适配车间地面存在的30mm以内高度差，安装时无需额外浇筑预埋基础，整体占地长度约2.4米，宽度约0.8米，操作面高度设置为0.75米，符合人工辅助操作的人机工程学尺寸要求，设备顶部最高处的储液罐安装高度为2.2米，满足常规车间3米层高的安装边界要求，无需对车间顶部管线做额外改造。

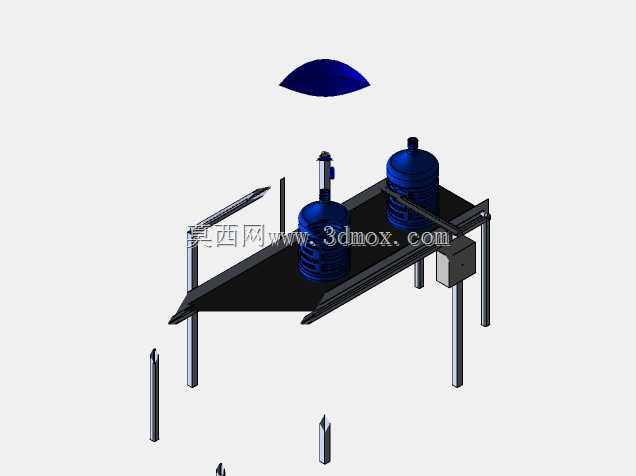

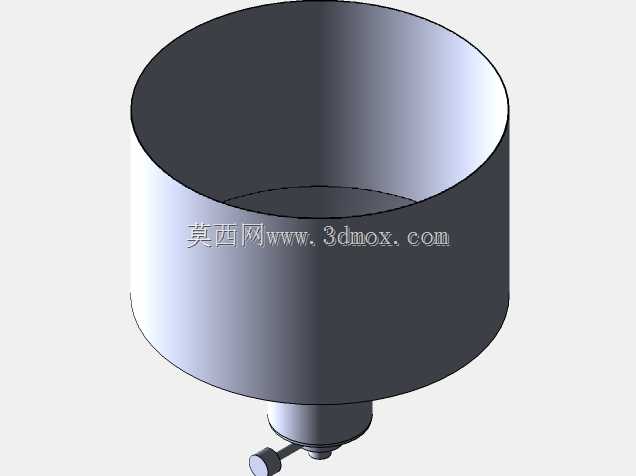

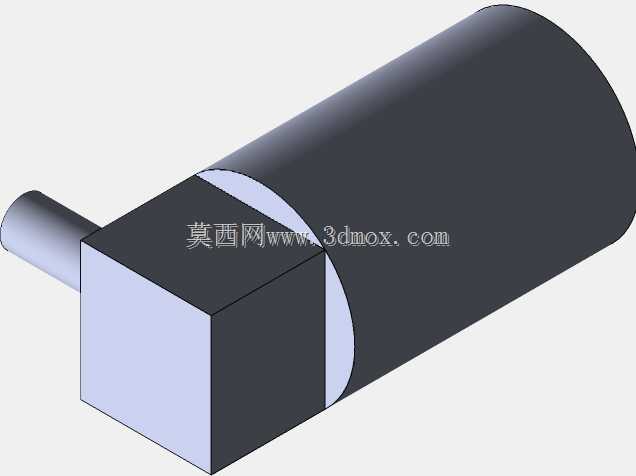

　　上方设置的圆柱型常压储液罐，罐体底部做锥面收口设计，可避免罐内液体残留，罐体侧面预留液位检测接口、进液接口与溢流接口，进液管路可直接对接厂区纯化水供液管网，依靠液位差实现稳定自流灌装，无需额外配置高压灌装泵，减少易损部件数量的同时降低运行能耗。输送线采用平顶链板结构，链板宽度适配桶装水底部支撑尺寸，线体两侧设置导向护栏，护栏间距可通过支架上的长圆孔调节，可兼容底部直径在250mm至300mm之间的不同规格桶型，线体上设置三个灌装工位定位点，桶体输送至对应位置时可通过简易挡停机构实现位置固定，保证灌装头对准桶口，减少灌装过程中的液体溅出。灌装头采用常闭结构，配合工位处的触发机构实现到位自动开启灌装，

　　灌装管路旁侧设置的小型控制盒可集成电磁阀、流量控制元件，实现灌装量的精准调节，机架下方预留的安装位可固定废液收集槽，承接灌装过程中滴落的残液，避免污染车间地面。整套结构没有复杂的传动部件，日常维护仅需定期检查链板张紧度、灌装头密封件磨损情况即可，对车间运维人员的技术要求较低，建模过程中所有型材、紧固件、链板部件均按实际工业件尺寸建模，装配关系完全还原实际设备的安装逻辑，可直接作为同类灌装设备设计的参考原型，也可用于生产线布局仿真的数字化建模使用。
