灌装机氧化铁供料输送成套装置

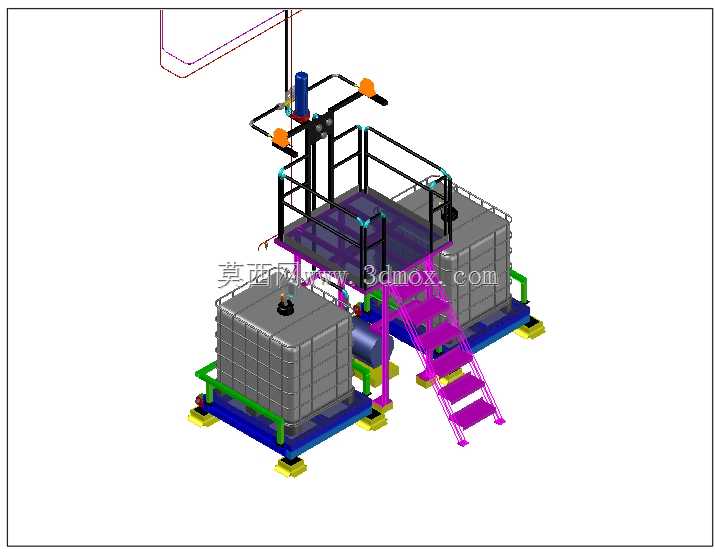

　　这套供料装置主要面向涂料、颜料类灌装生产场景，解决氧化铁粉体从存储到灌装工位的定量输送需求，适配吨级IBC存储料桶的上料工况，避免人工投料带来的粉尘泄漏、计量偏差问题。整套装置采用双料仓冗余布局，两个标准吨装料桶放置在带减震脚垫的底座框架上，底座采用型钢焊接成型，底部的可调减震脚垫可抵消输送过程中的振动传递，同时适配车间地面不平整的安装条件，单组料桶放置位的尺寸适配常规12001000mm规格的IBC吨桶，料桶定位处设置有限位挡块，防止换桶过程中料桶偏移。料桶上方设置带安全护栏的操作平台，平台采用花纹钢板铺设，护栏高度符合工业操作平台安全规范，平台侧面设置带防滑踏步的斜爬梯，爬梯倾角设置为45度，踏步表面做防滑凸起处理，

　　方便操作人员登上平台完成料桶对接、管路检查、阀门操作等日常维护作业，平台边缘预留了管路安装空间，避免管路突出影响人员通行。供料管路采用硬管加软管结合的布局，从料桶出料口引出的管路经过滤组件后连接至输送泵体，泵体固定在底座框架的侧方安装位，泵体进出口设置软连接，减少振动向管路传递，管路沿平台支架排布，最终延伸至灌装工位的进料端，管路上设置有控制阀、流量检测元件，可根据灌装需求调整供料流量，同时在管路高点设置排气口，避免粉体输送过程中产生气塞影响供料稳定性。装置顶部设置有料位检测、报警组件，当料桶内物料余量低于设定值时触发提示，方便操作人员及时更换料桶，避免供料中断影响灌装节拍。整套装置的安装边界控制在35002800mm范围内，

　　总高度不超过4200mm，可适配常规层高的生产车间安装需求，底座框架采用模块化焊接结构，各部件之间采用螺栓连接，方便运输到现场后快速组装，无需大规模现场焊接作业。在设计过程中充分考虑了粉体物料的输送特性，管路转角处采用大曲率半径弯头，减少物料在管路内的残留堆积，料桶出料口设置有流化装置，避免氧化铁粉体架桥导致出料不畅，操作平台的承重按照每平方200kg的载荷设计，可同时容纳2名操作人员进行作业，爬梯两侧设置扶手，保障上下过程的操作安全。双料仓的布局可实现不停机换桶，当其中一个料桶物料耗尽时，可切换至另一路供料，同时对空桶进行更换，大幅减少灌装线的停机等待时间，提升整体生产效率。管路布局充分考虑了日常维护需求，所有阀门、检测元件的安装位置都预留了操作空间，无需拆解其他部件即可完成检修更换，底座框架上预留了叉车孔位，方便整套装置的移位调整，适配车间生产线布局调整的需求。
