滚筒式物料翻转输送机构三维设计

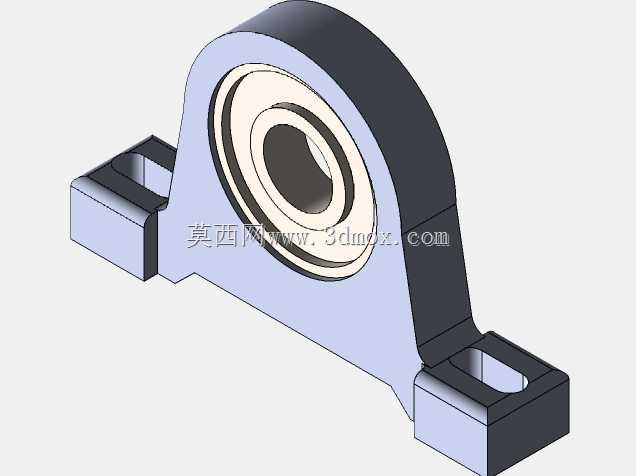

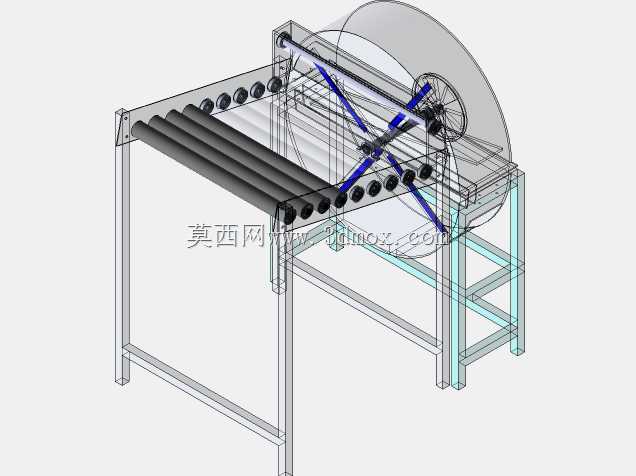

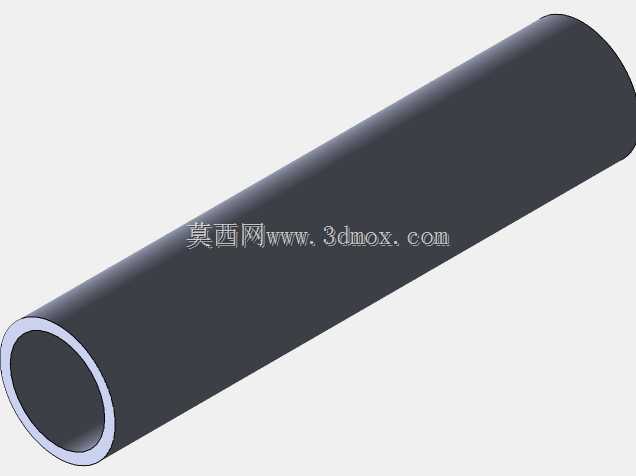

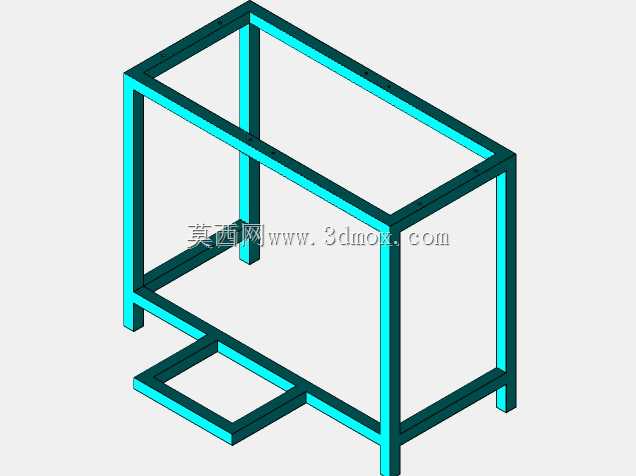

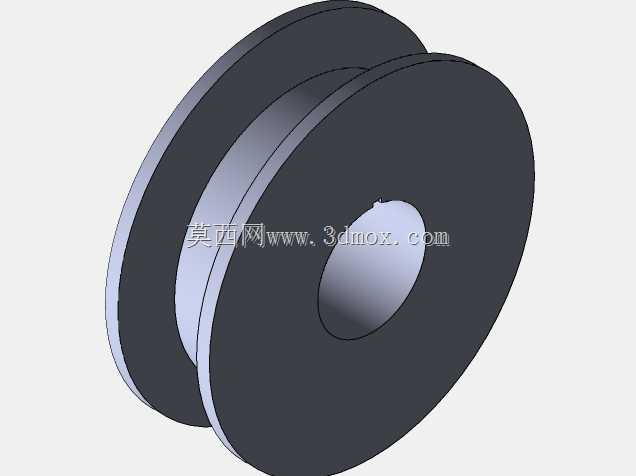

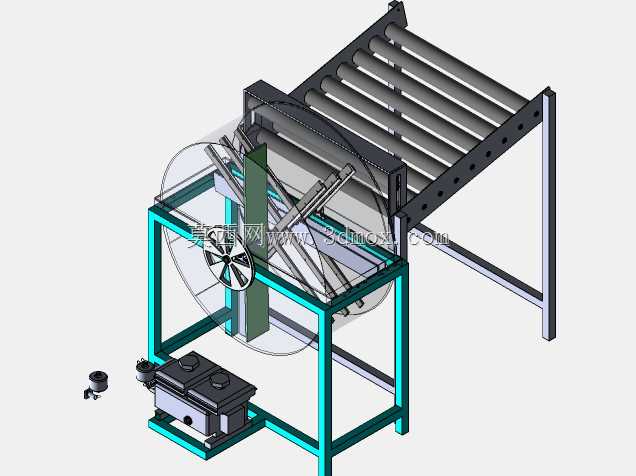

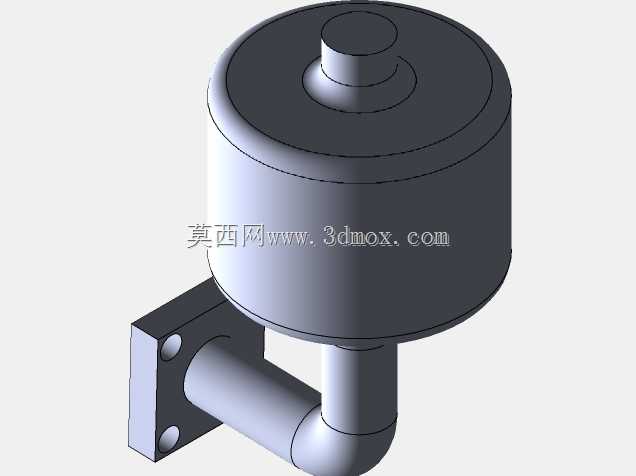

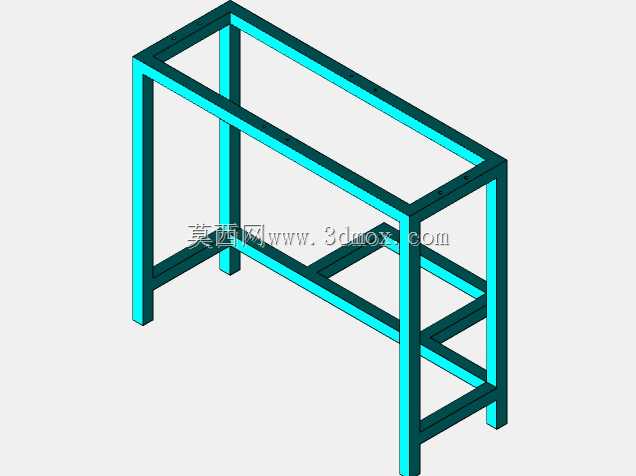

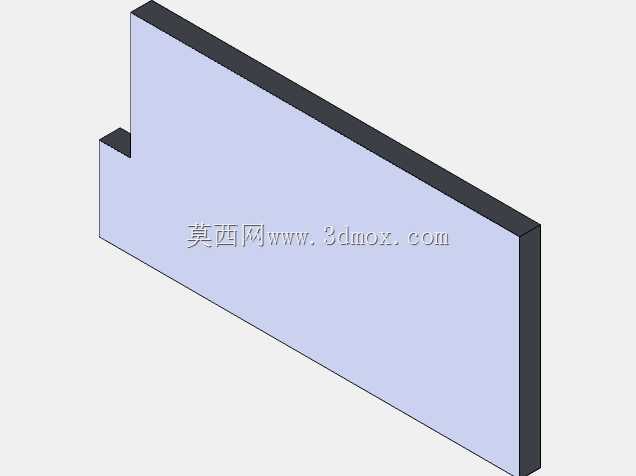

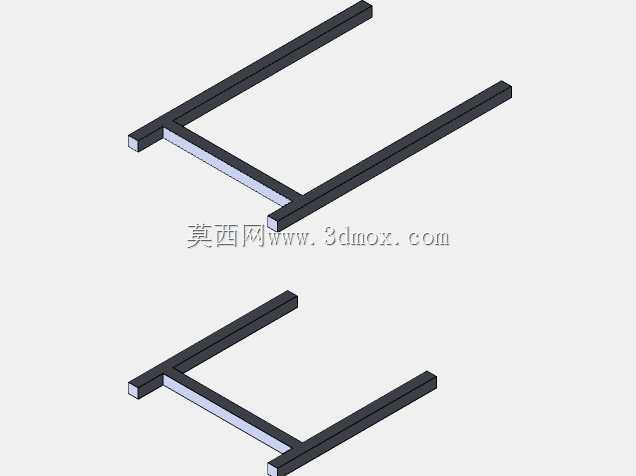

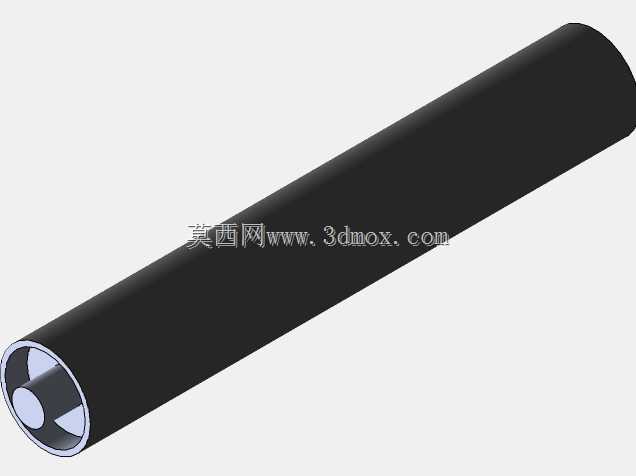

　　这套机构的设计初衷，是解决包装、轻工加工产线中，连续输送段上的工件姿态调整需求，常见于箱体类、规则捆包类物料的翻面作业，比如印刷品翻面检测、包装箱标识转印、工件双侧加工工位的上料衔接场景，替代传统人工翻面的高劳动强度作业，避免人工操作带来的输送节拍卡顿、工件磕碰损伤问题。从结构布局来看，整体采用方管焊接机架作为承载主体，机架上方衔接标准滚筒输送段，滚筒采用等间距排布，预留的安装孔位可适配不同宽度的物料输送需求，滚筒的轴端预留链轮安装位，可直接对接现有产线的链传动动力系统，不需要额外改动原有输送线的动力布局。翻转执行部分采用轮辐式翻转架结构，翻转架的回转中心与输送面的中心高度对齐，确保物料进入翻转工位时，

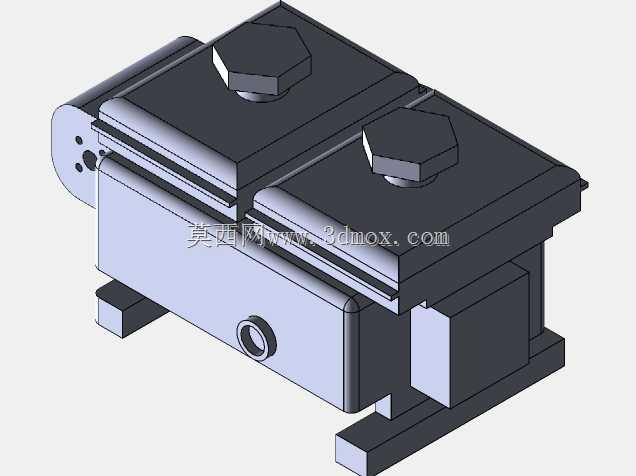

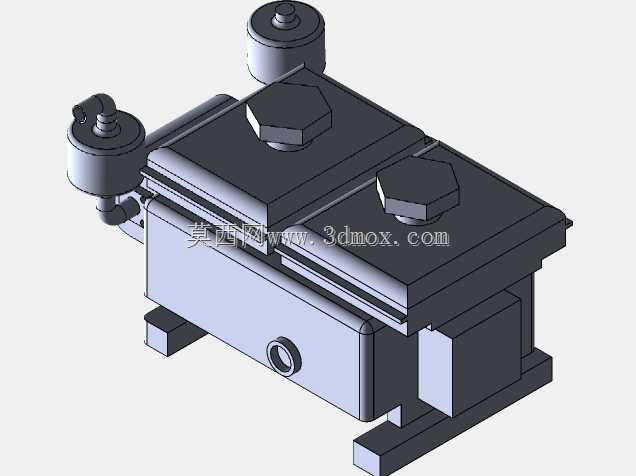

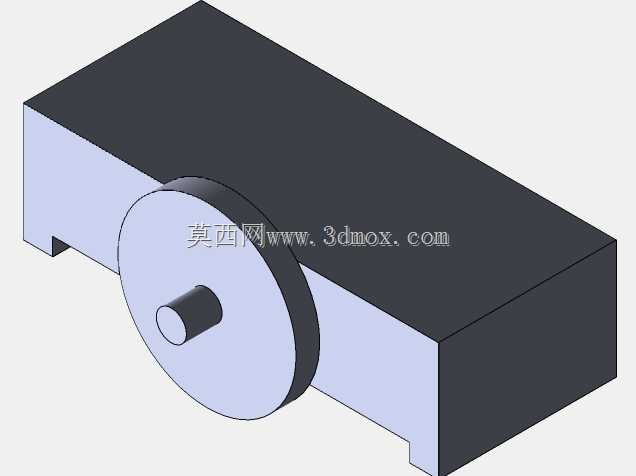

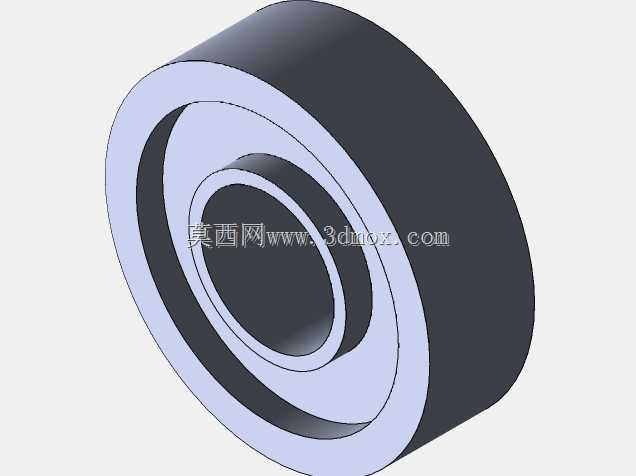

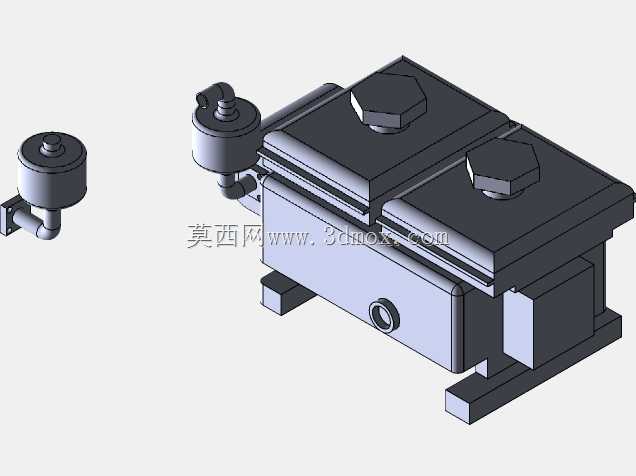

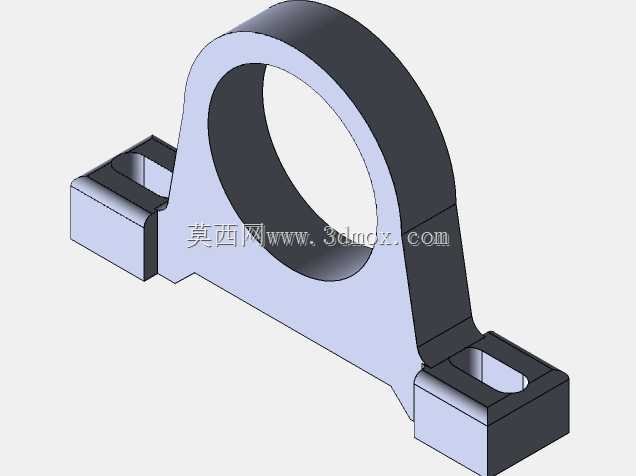

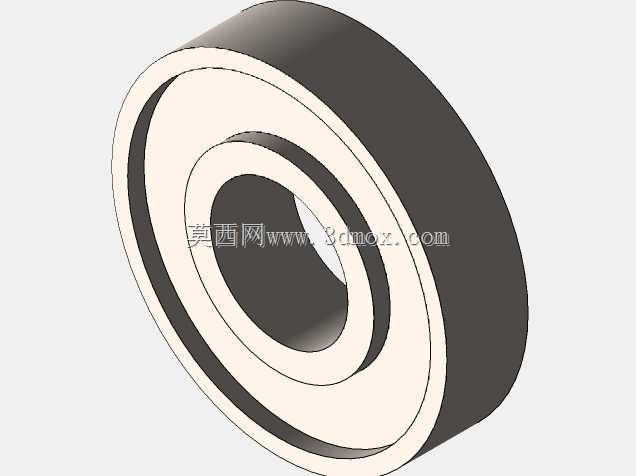

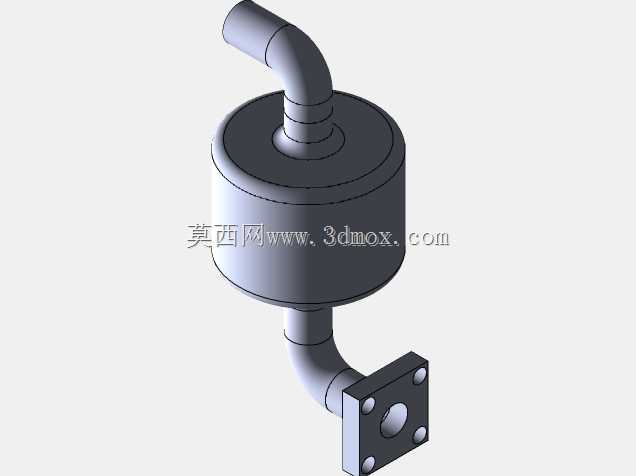

　　重心始终处于回转支撑的受力范围内，避免翻转过程中出现物料卡滞、滑落的问题；翻转架的拨杆采用可调节安装结构，可根据物料的实际高度调整拨杆伸出长度，适配不同尺寸规格的箱体、捆包物料，调整时仅需松开拨杆的锁紧螺栓即可完成位置标定，不需要额外加工定制配件。驱动部分采用独立的减速动力单元，安装在机架下部的预留安装位，通过链传动将动力传递至翻转主轴，动力单元的安装座设置长条形调节孔，可方便调整传动链条的张紧度，降低日常维护的拆装难度。安装边界方面，整套机构的进料端与出料端的滚筒面高度保持一致，可直接与同高度的现有滚筒输送线无缝对接，不需要额外设置过渡坡道，机架底部预留地脚螺栓安装孔，可直接固定在车间硬化地面上，

　　也可根据需求加装脚轮实现工位的灵活移动。设计过程中重点校核了翻转主轴的抗弯强度，以及机架在满载翻转工况下的结构刚度，避免长期交变载荷下出现机架变形、主轴挠曲的问题；翻转架的回转轨迹做了完整的干涉校验，确保翻转全程不会与周边的输送滚筒、机架立柱发生运动干涉，同时在翻转工位的两侧预留了传感器安装位，可直接接入产线的控制系统，实现物料到位后自动触发翻转动作，匹配产线的自动化运行节拍。
