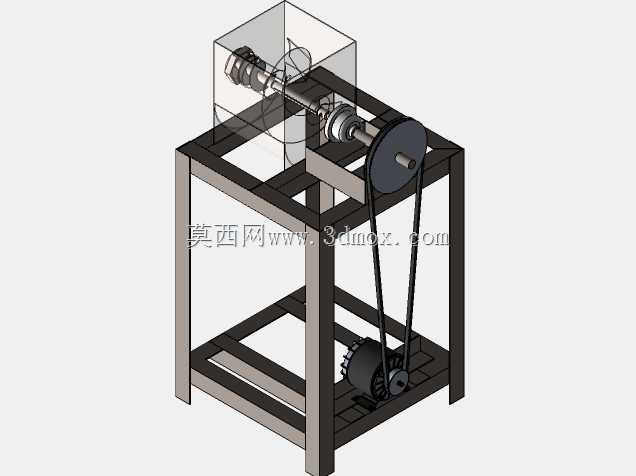

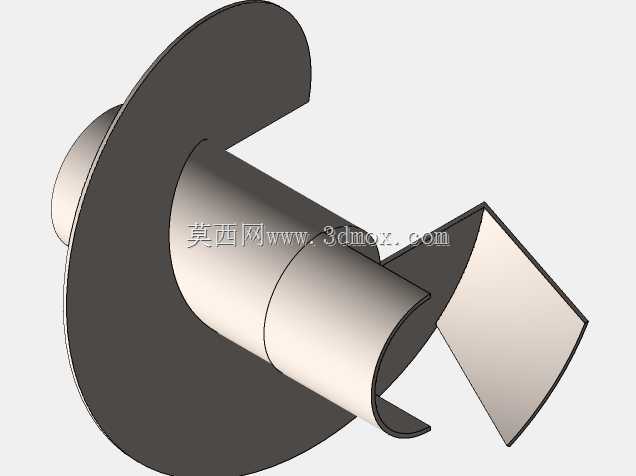

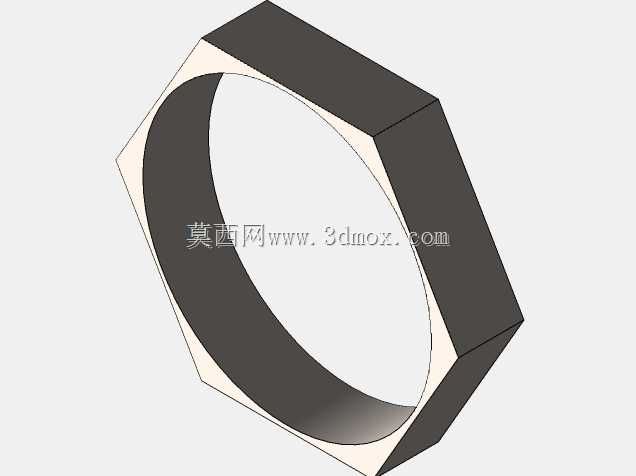

带传动框架式传感测试实验装置结构

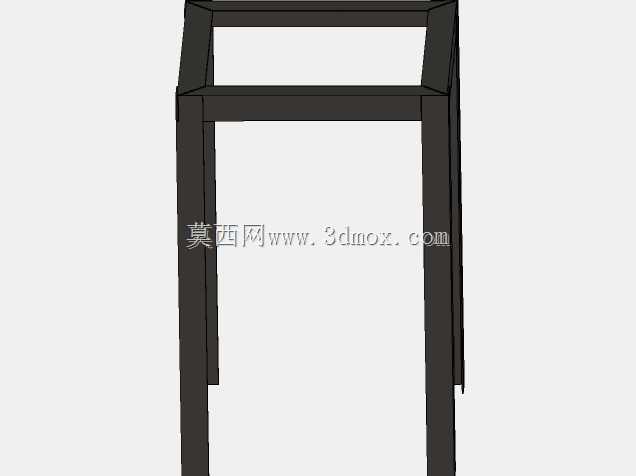

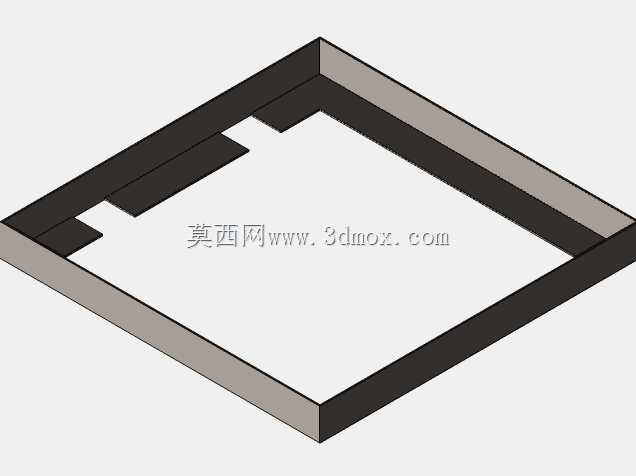

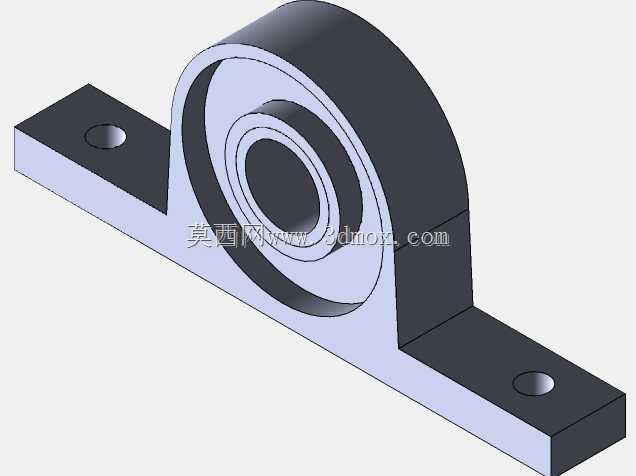

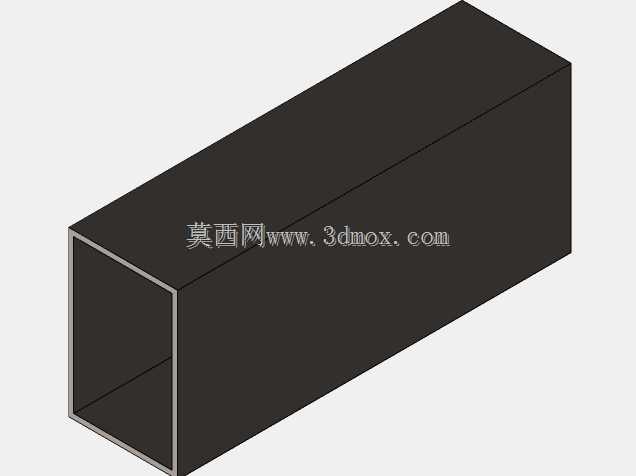

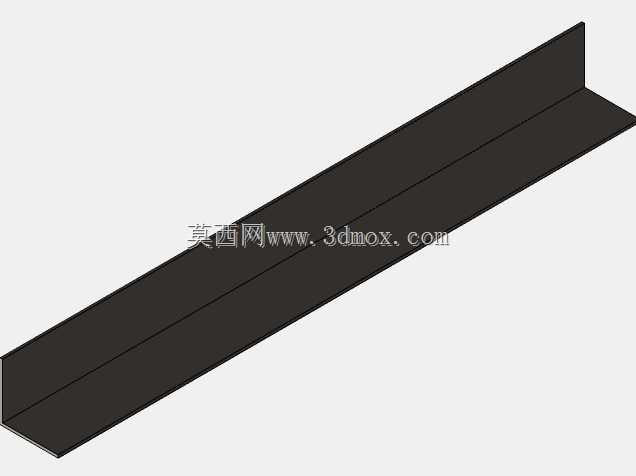

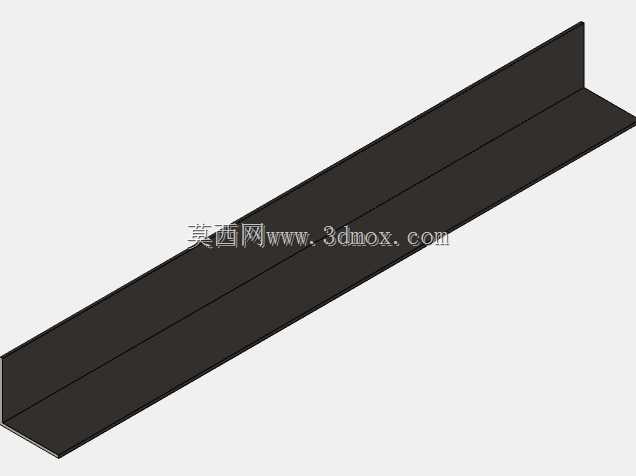

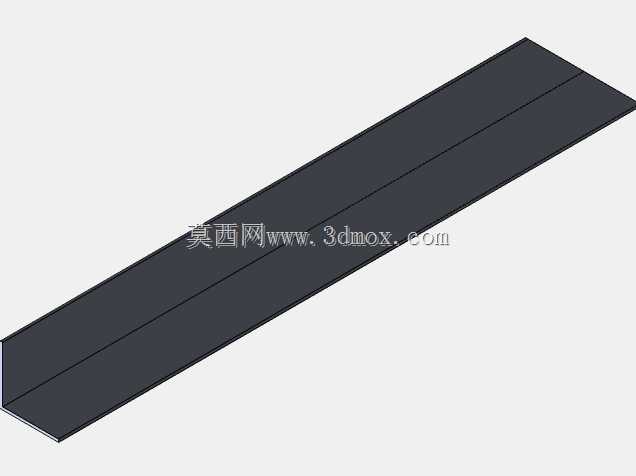

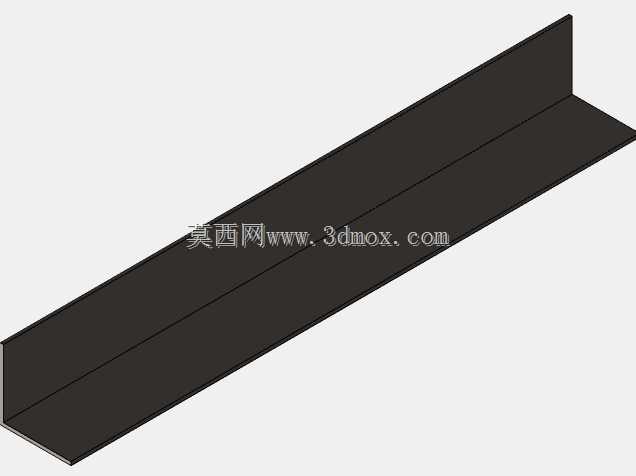

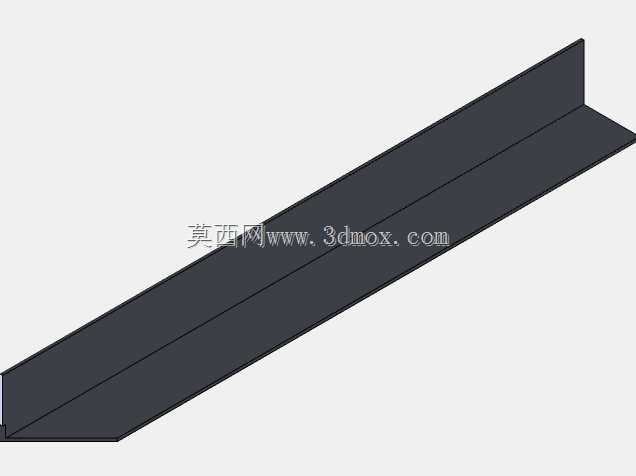

　　这套带机架的传动测试结构，主要面向实验室传感元件性能校验、小功率传动方案验证场景使用，日常可完成转速、扭矩类传感元件的搭载标定，也可作为小型动力传输实验的载体，适配高校机械实验室、企业研发部门的基础传动性能测试需求。整体采用方管焊接成型的框架式支撑结构，底部预留了动力元件的安装位，上层设置轴系安装的支撑横梁，框架上下层之间预留了充足的维护操作空间，安装时可直接通过底部框架的地脚孔固定在实验台台面，不需要额外制作安装基座，整体外廓尺寸适配常规实验室操作台的摆放边界，不会占用过多桌面空间。设计阶段优先考虑了轴系的对中调整需求，上层的轴承安装座预留了横向调节余量，可适配不同长度规格的被测传感元件安装，不需要重新加工支撑件；

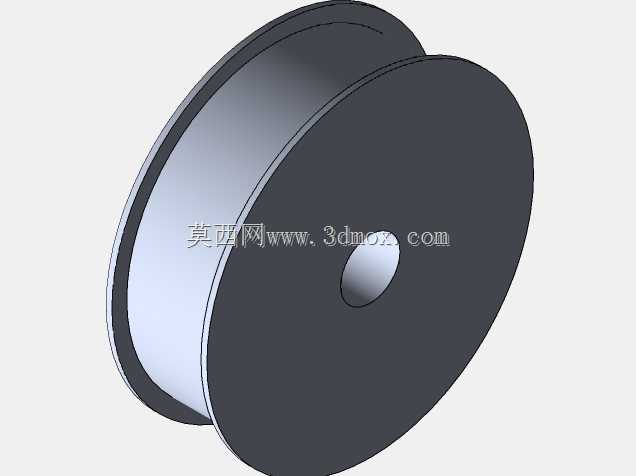

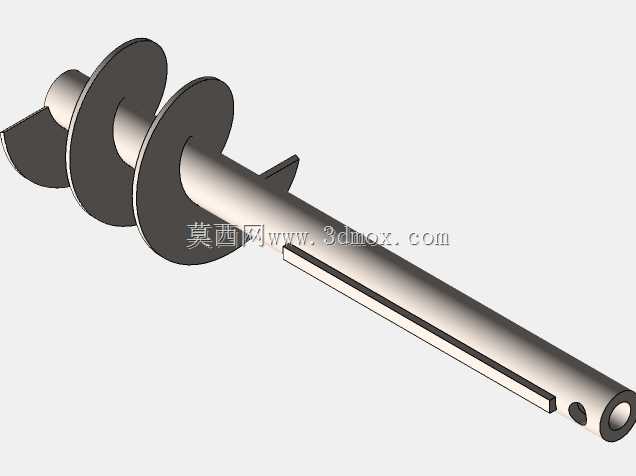

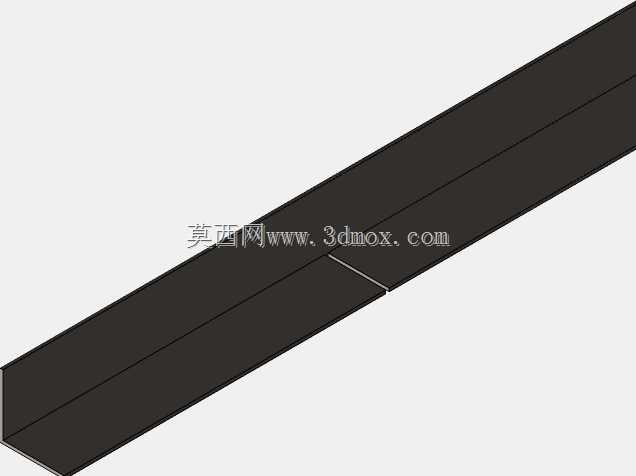

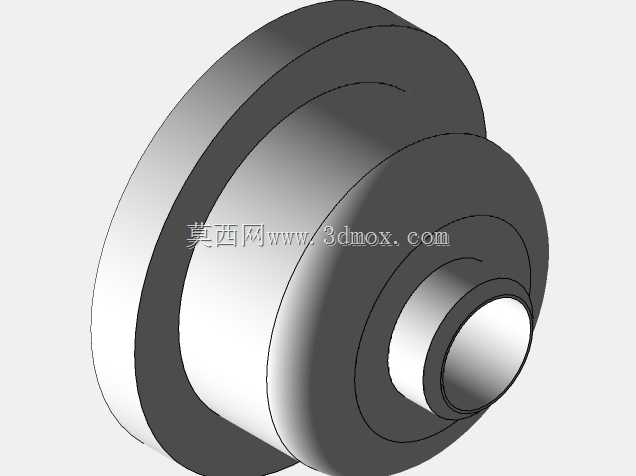

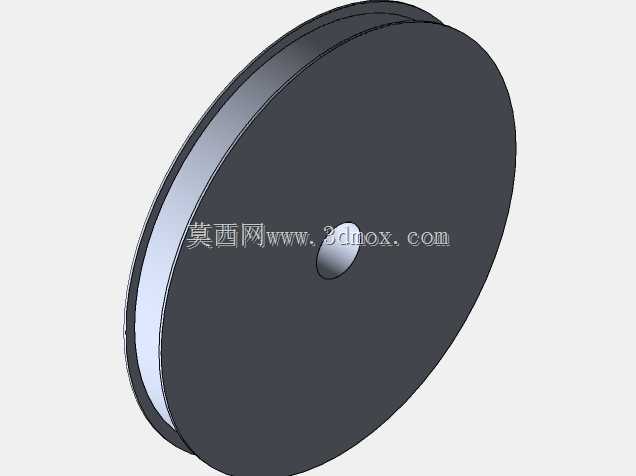

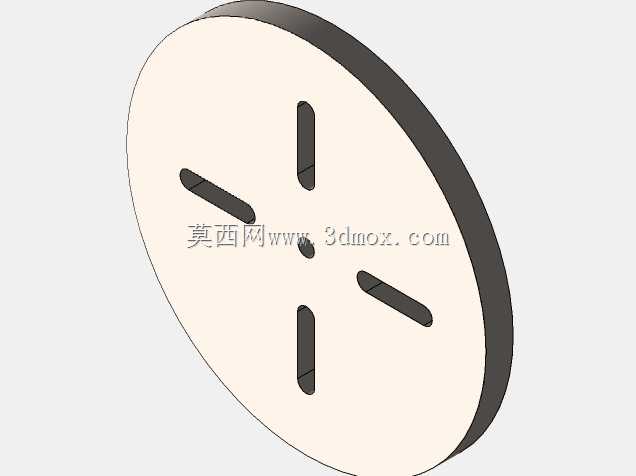

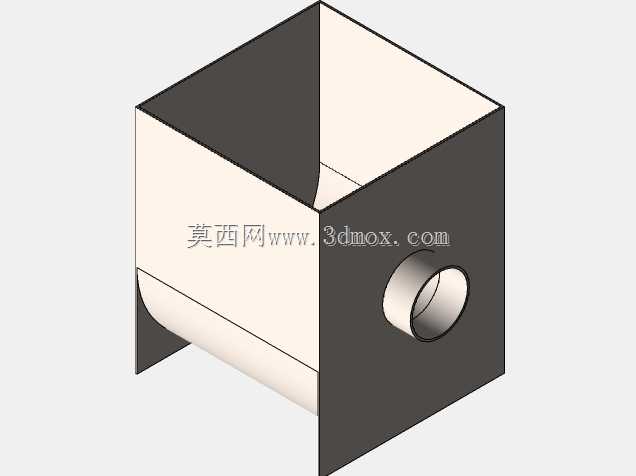

　　动力传递采用V带传动结构，将底部电机的动力传递到上层测试轴，带轮外侧预留了护罩安装位，可加装透明安全护罩避免实验过程中传动件外露带来的安全风险，同时不影响观察带传动的运行状态。轴系部分采用双轴承支撑结构，靠近被测元件的一端设置了轴伸接口，可通过联轴器直接对接不同规格的传感测试元件，轴端的同轴度公差控制在0.02mm以内，可减少传动偏心对传感测试数据的干扰；框架的方管选型兼顾了结构刚性与轻量化需求，满负载运行时框架的振动量控制在传感测试允许的范围内，不需要额外加装减震垫即可满足常规测试的精度要求。结构设计上充分考虑了拆装便捷性，所有传动部件、支撑部件均采用螺栓连接固定，更换不同传动比的带轮、不同规格的测试轴时，

　　只需要拆卸对应位置的紧固件即可完成操作，不需要对框架主体进行改动；上层的透明护罩采用快拆结构，日常检查轴系运行状态、清理传动部位杂物时不需要完全拆卸护罩，可大幅提升实验准备阶段的效率。底部电机安装位设置了张紧调节结构，调整V带张紧度时只需要调节电机安装板的固定螺栓位置即可完成操作，不需要撬动电机或者额外加装张紧轮，简化了日常维护的操作流程。
