手冲咖啡滤杯配套玻璃分享壶结构设计

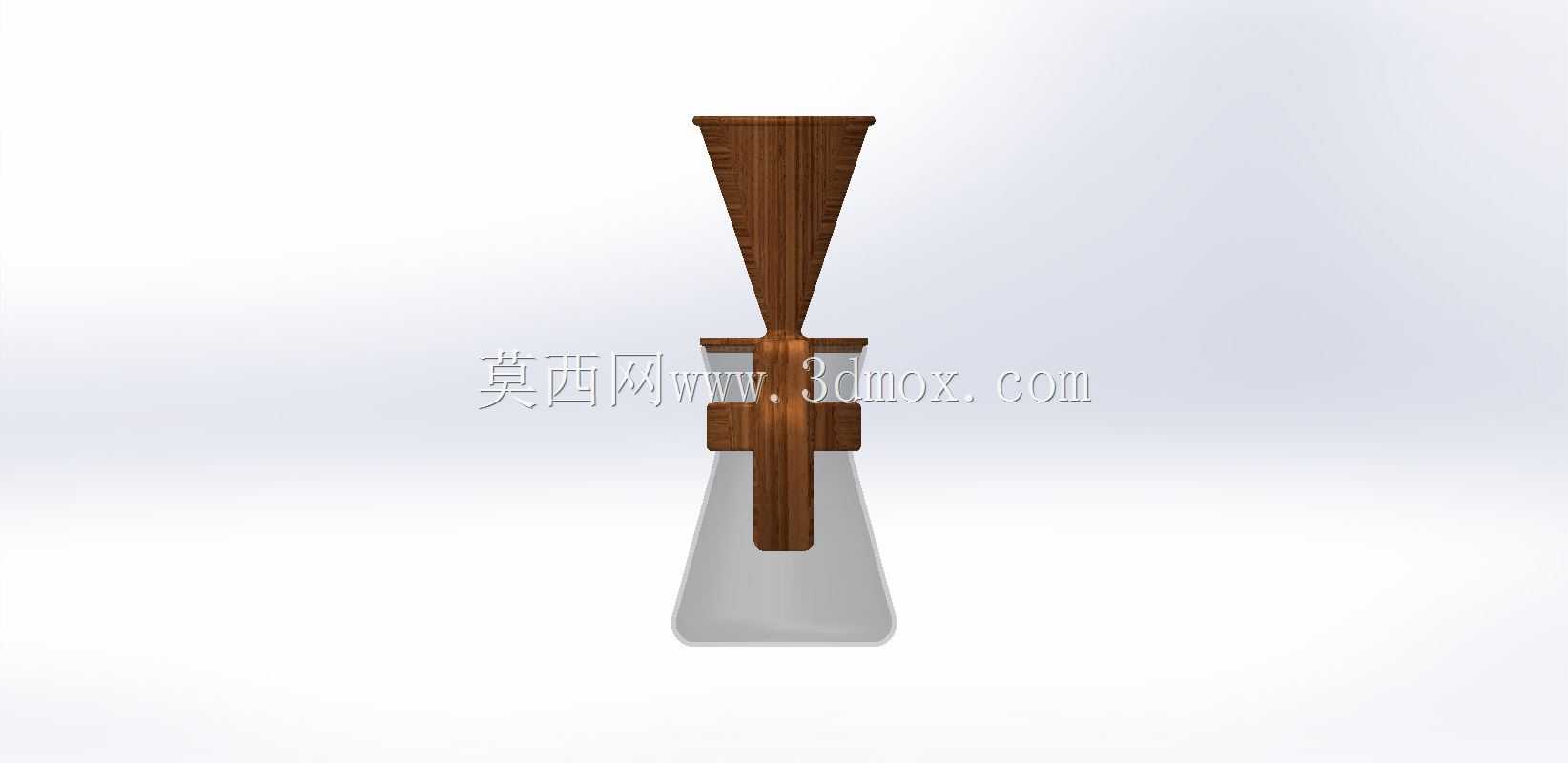

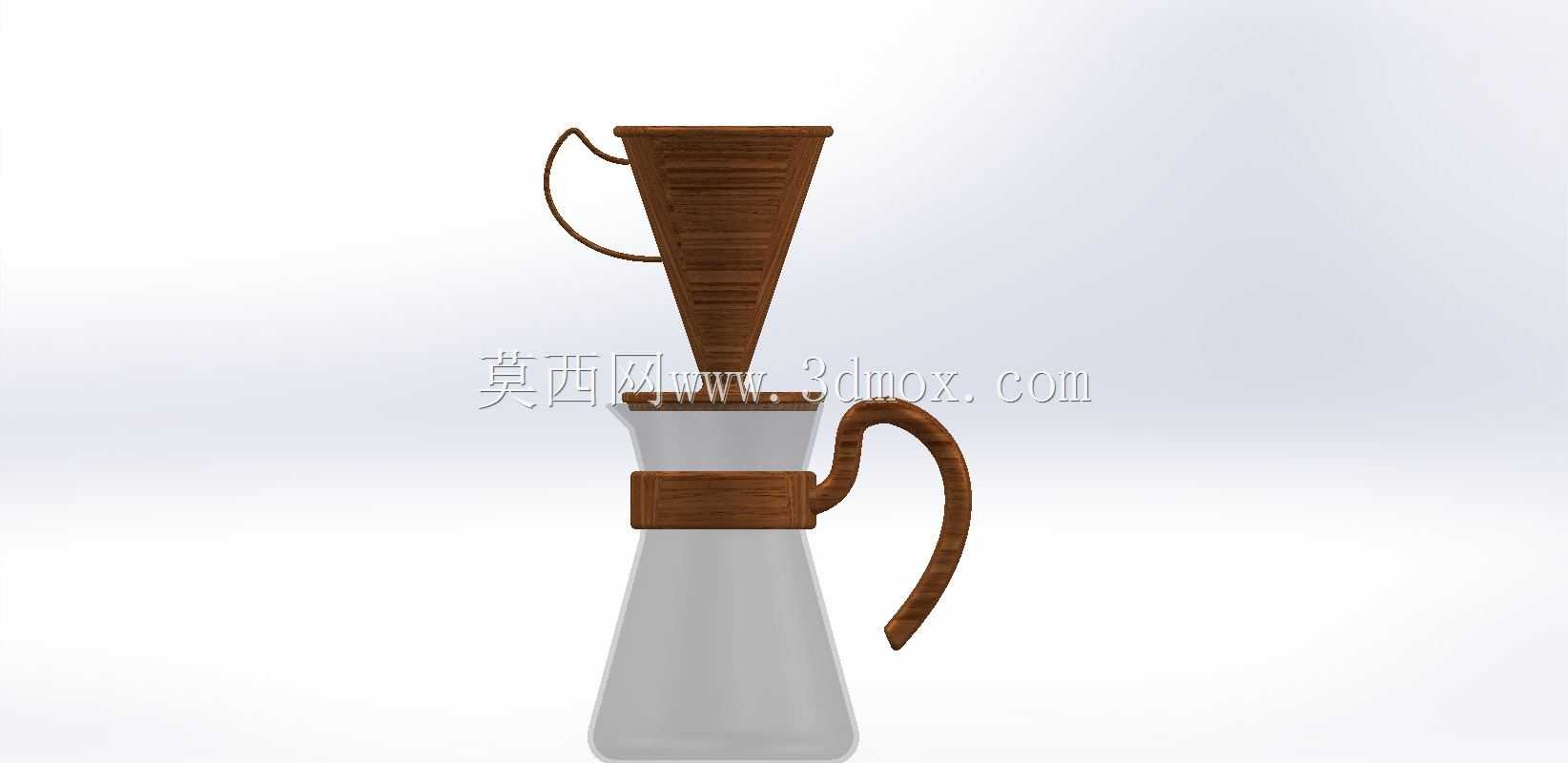

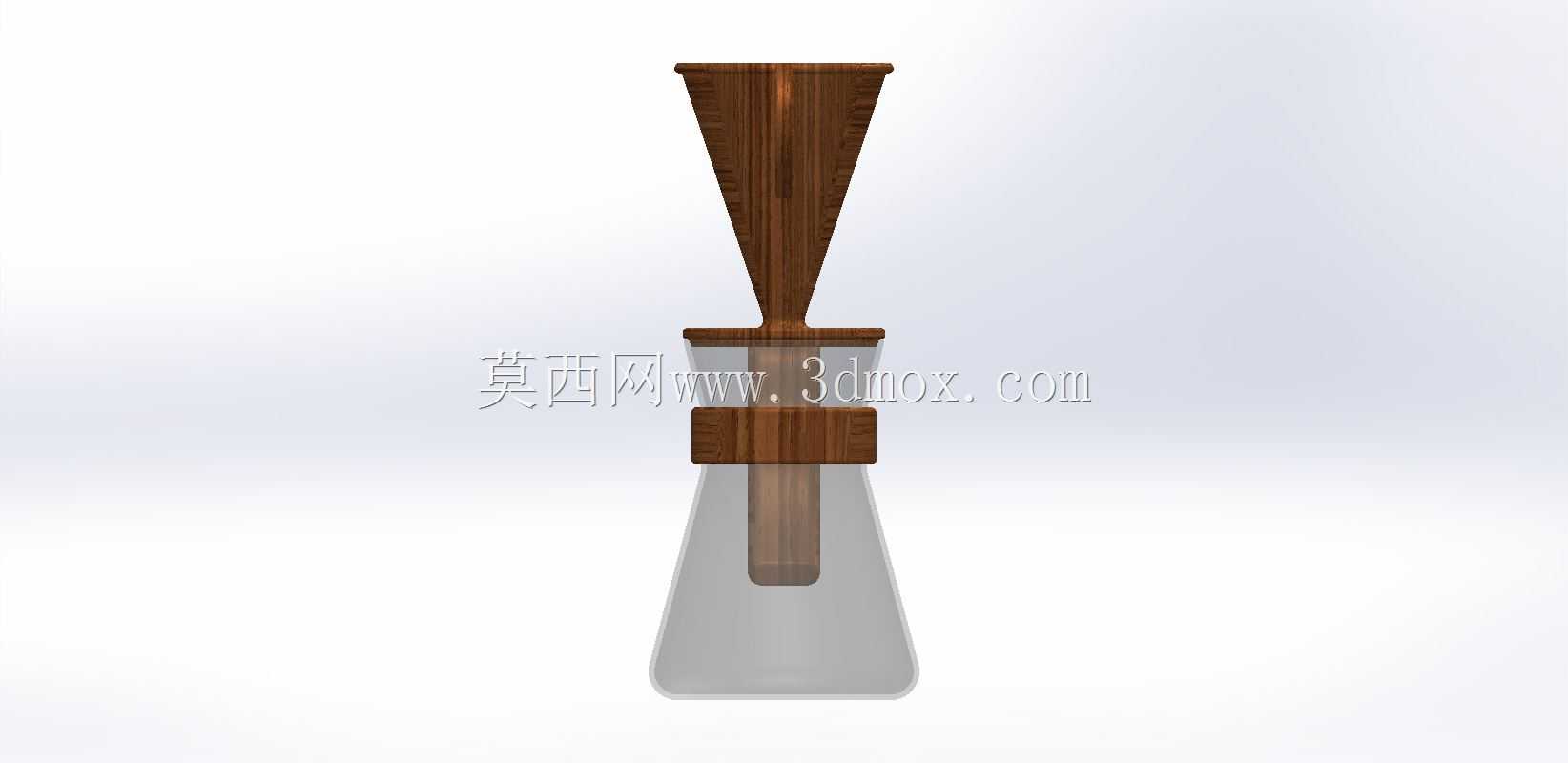

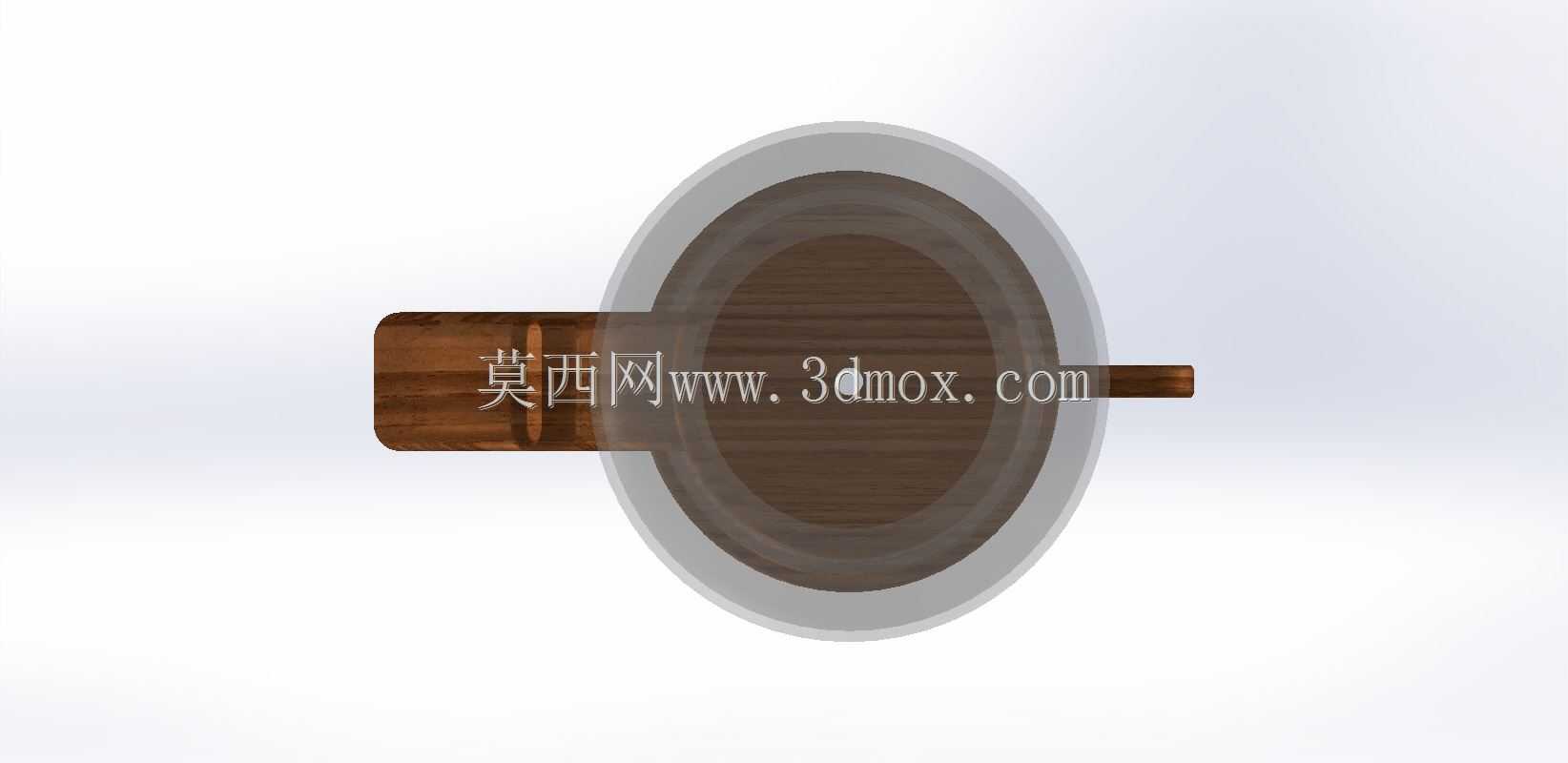

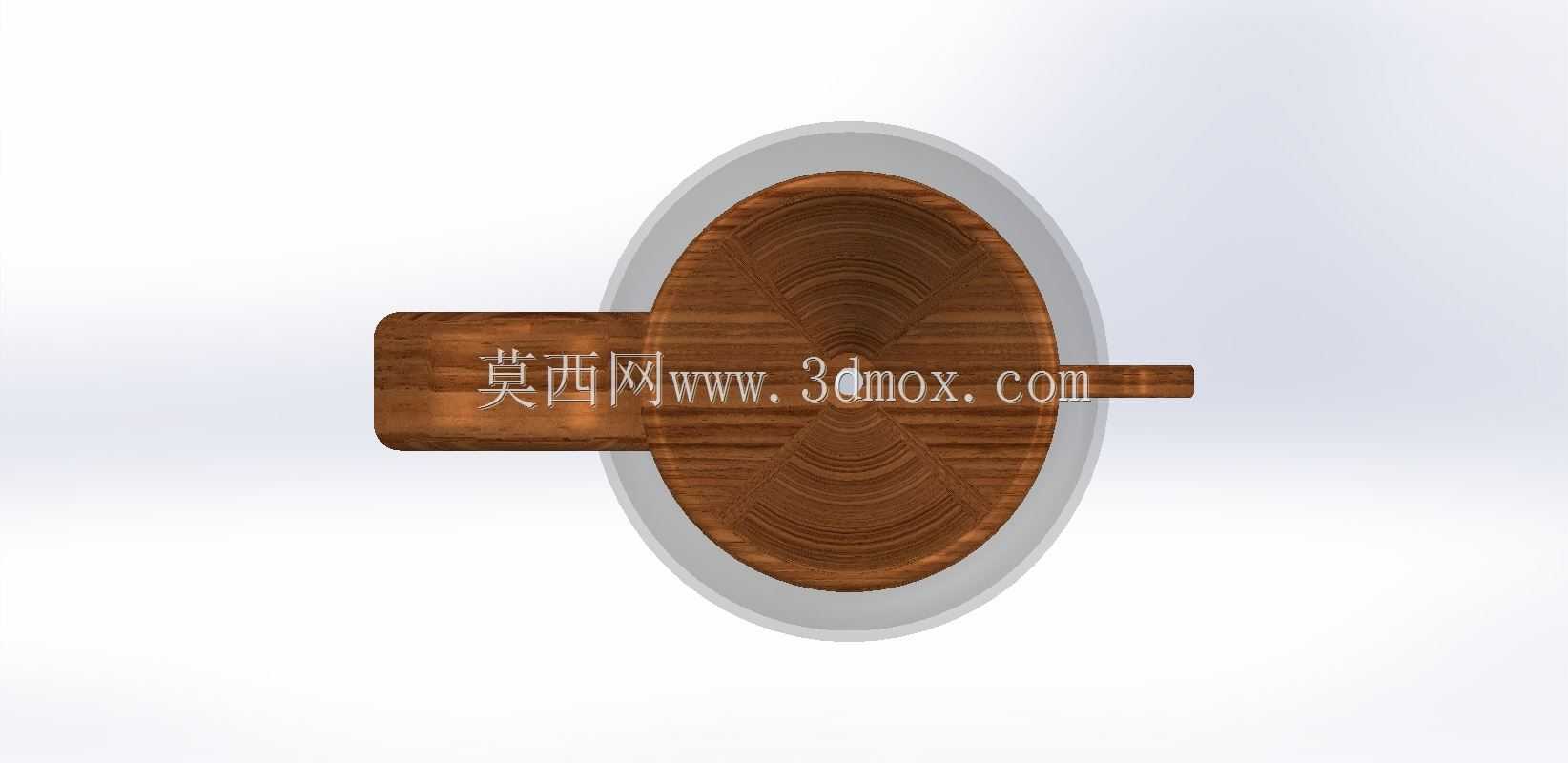

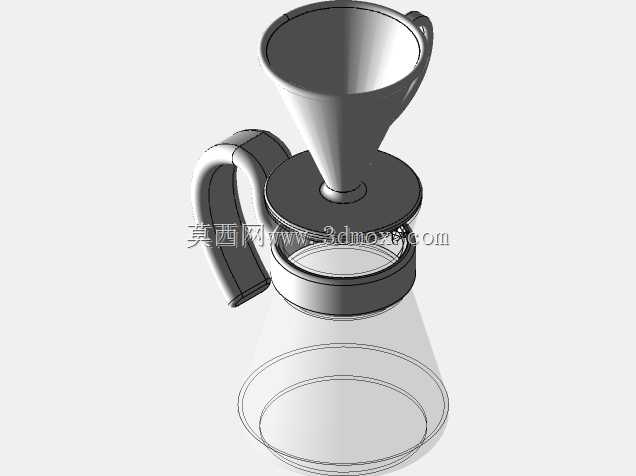

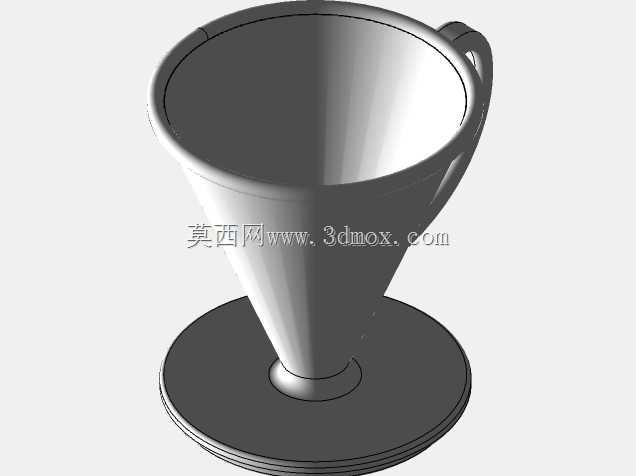

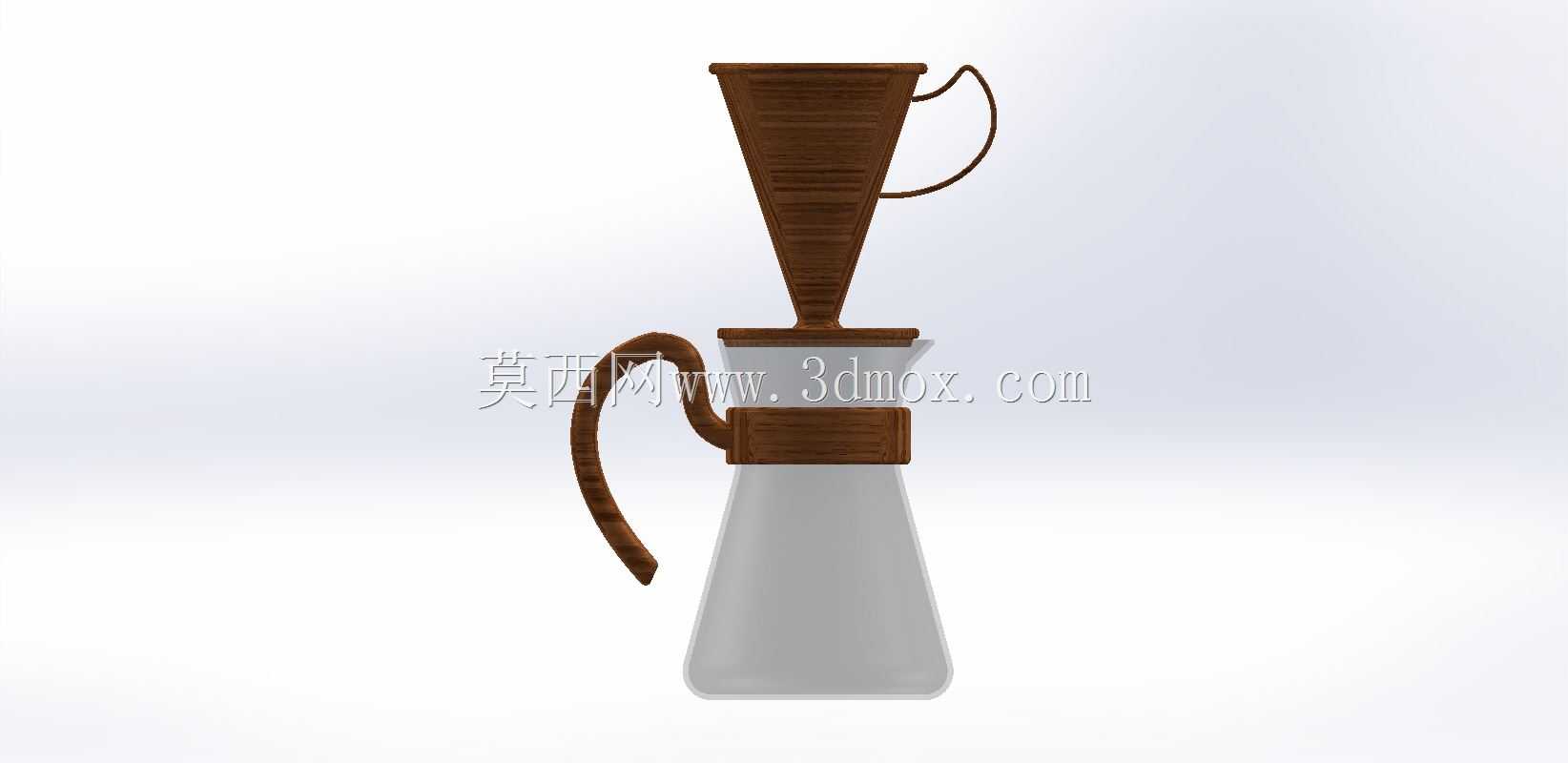

　　这套手冲咖啡冲泡组件的三维结构设计，核心围绕手冲咖啡的实际萃取流程做结构匹配，整套组件分为上层锥形滤杯、中部滤托、下层玻璃分享壶三个独立可拆分部分，各部件的配合边界都做了适配性的结构处理，满足日常咖啡冲泡的使用需求。上层锥形滤杯采用上宽下窄的锥度设计，锥角匹配常规手冲滤纸的折叠形态，滤杯侧壁预留的导流棱结构，在建模时做了0.8mm的凸起高度处理，能够在滤纸与滤杯壁之间形成均匀的导流间隙，避免萃取过程中出现水流贴壁滞留导致的萃取不均问题，滤杯侧部的把手采用符合人体工学的弧形弯折结构，握持区域的截面做了椭圆化处理，贴合手指握持的弧度，减少持握时的局部压强，同时把手与滤杯主体的连接位置做了圆弧过渡，避免应力集中导致的结构破损。

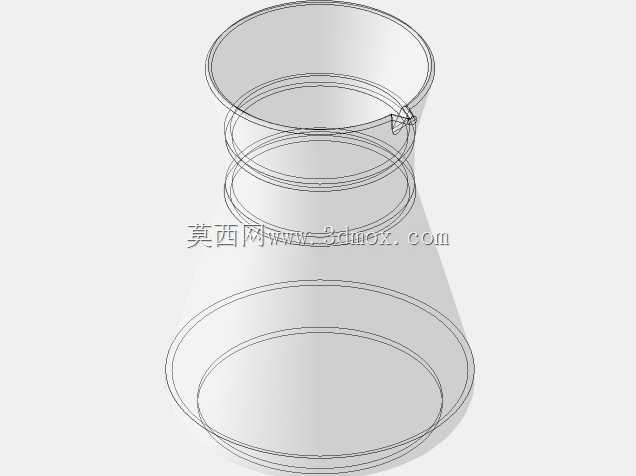

　　中部的滤托结构承担滤杯与分享壶的衔接定位作用，滤托的上部内凹锥面与滤杯底部的外锥面做了间隙配合，单边预留0.2mm的装配间隙，既可以保证滤杯放置时的定位稳定性，也能避免热胀冷缩导致的卡滞问题，滤托下部的环形定位边刚好嵌入分享壶的壶口内圈，定位边的外径比分享壶壶口内径小0.3mm，放置后不会出现滑动偏移，同时滤托的环形面上均匀分布了四个透水缺口，萃取后的咖啡液可以顺着缺口顺畅流入下方壶体，不会在滤托表面积留。下层的玻璃分享壶采用直筒加微扩口的结构形态，壶身的壁厚在建模时统一设置为2mm，匹配常规高硼硅玻璃的加工工艺要求，壶身侧部的把手与上层滤杯把手做了同弧度的造型呼应，把手与壶身的两个连接点分别位于壶身1/3高度和2/3高度位置，

　　保证持握倒液时的力矩平衡，壶口做了外翻的卷边处理，倒液时可以形成稳定的水膜，避免咖啡液顺着壶壁外流。整套模型的各部件拆分边界清晰，所有配合面都做了圆角过渡处理，没有尖锐的棱角结构，既符合餐饮器具的安全使用要求，也适配后续的开模生产工艺，各部件的外形尺寸都参考了市面主流手冲咖啡器具的通用规格，滤杯上口直径为110mm，分享壶总高度为150mm，整套组件放置后的总高度为220mm，占用的操作台空间直径不超过140mm，适配家庭、咖啡馆吧台等多种使用场景的摆放需求，建模过程中对各部件的壁厚均匀性做了校验，避免出现壁厚突变导致的加工成型缺陷，同时把手的承重结构也做了受力模拟，保证盛满液体时不会出现结构变形。
