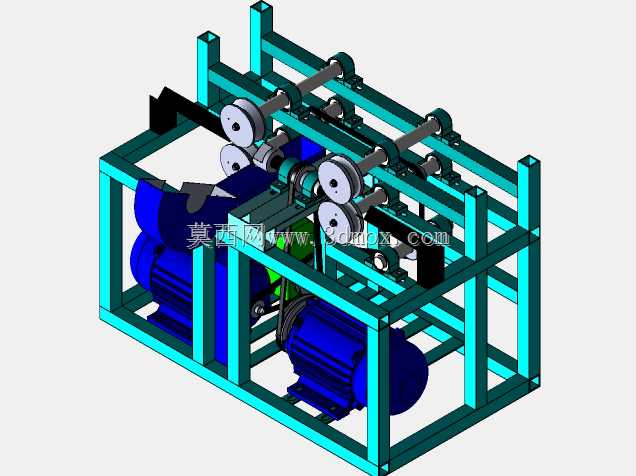

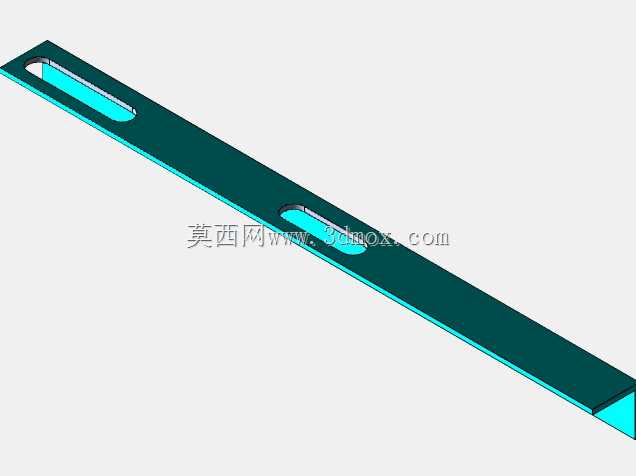

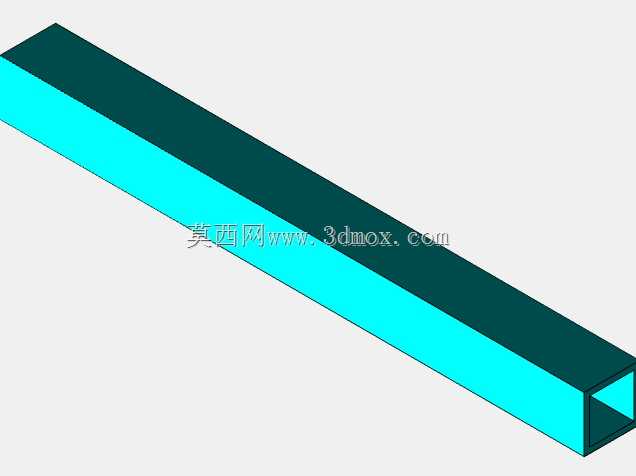

这套辊组式动力传输机架结构,主要面向线材、薄带材连续加工产线的牵引输送工位设计,常见于金属线材拉拔、包装带分切、线缆包覆挤出等连续生产场景,作为产线中段的动力牵引单元,为连续行进的物料提供稳定的夹持输送力,避免物料在加工过程中出现打滑、走偏、张力波动过大的问题。从结构设计逻辑来看,整体采用方管型材拼焊形成框架主体,型材选型兼顾结构刚性与轻量化需求,框架的立柱与横梁连接位置预留了安装调节余量,可根据现场安装地面的平整度微调支撑脚高度,保证上层辊组的水平度偏差控制在合理范围内,避免辊组偏斜导致物料走偏。动力端采用多台电机分置布置的方案,两台驱动电机分别安装在框架下层的左右两侧安装位,电机安装板设计成长条可调孔结构,方便调整皮带张紧度,

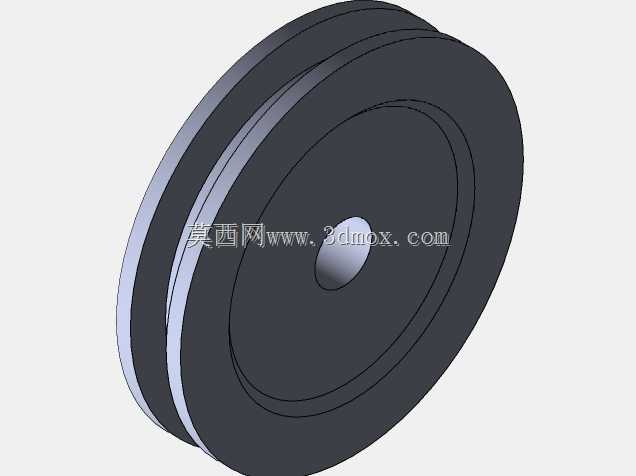

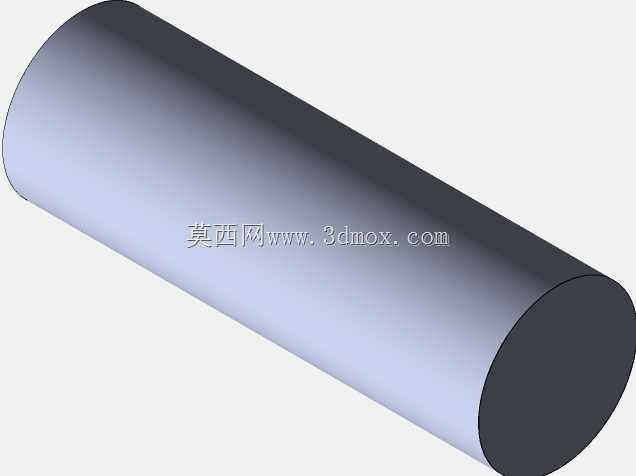

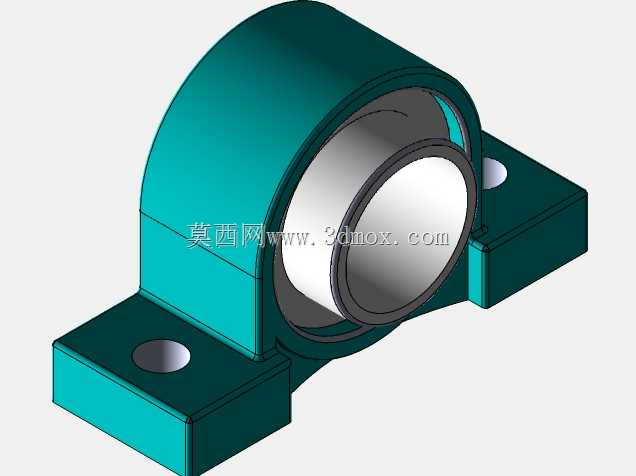

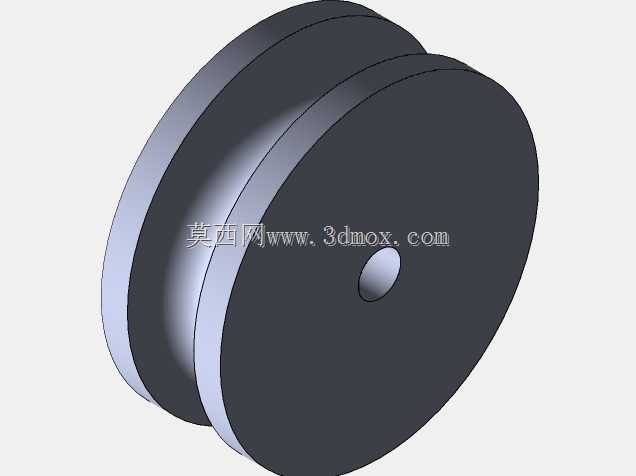

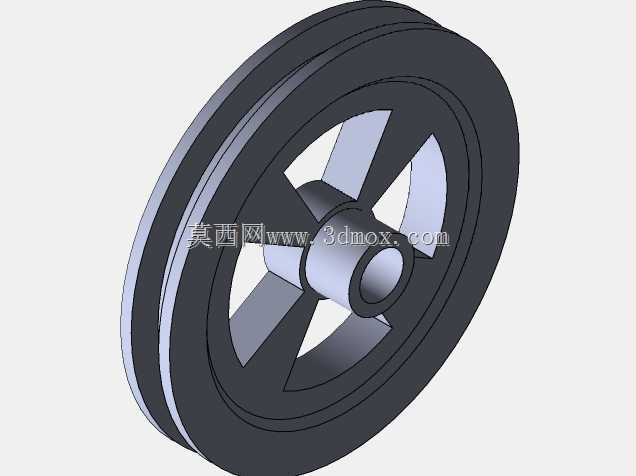

动力通过皮带轮组传递到上层的平行辊轴,每根辊轴两端都配置了带座轴承作为转动支撑,轴承座直接固定在框架上层的横梁上,相邻辊轴之间通过同步带轮实现动力联动,保证所有主动辊的线速度保持一致,避免辊面速差对物料表面造成擦伤。辊组的排布采用上下错位的夹持式布局,上排辊轴的安装座设计了可上下调节的滑槽结构,可根据输送物料的厚度调整上下辊之间的间隙,调整到位后通过锁紧螺栓固定,既能保证对物料的夹持压力足够提供牵引力,又不会因为压力过大导致物料被压变形。框架侧面预留了防护板安装位,现场安装时可加装钣金防护壳将传动皮带、带轮等转动部件完全封闭,避免生产过程中杂物卷入传动机构,也能防止操作人员误触转动部件发生安全事故。从安装边界来看,
整体机架的长宽尺寸适配常规1.2米幅宽以内的物料输送需求,底部支撑脚的安装孔位按照标准工业地脚尺寸设计,可直接固定在混凝土地面或者配套的设备底座上,不需要额外做复杂的安装基础改造。设备的进线口、控制按钮安装位都预留在框架侧面的统一位置,方便现场布线时快速对接产线的总控制系统,减少现场安装的改造成本。在结构细节处理上,所有辊轴的表面都做了粗糙度处理,增加辊面与物料之间的摩擦力,辊轴的动平衡精度按照工业转动件的常规标准调校,避免高速运转时出现振动过大的问题,框架的所有焊接位置都做了去应力处理,防止长期使用后框架变形影响辊组的平行度。
